> Anfertigung der Hülsen für den Rockschutz am SR 1
bikenils
Geschrieben am: 13.02.2007, 15:35
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 5852
Mitgliedsnummer.: 358
Mitglied seit: 26.10.2006



Hallo liebe SR-Freunde,

ich werde hier mal einen Beitrag für meinen immer heimlich mitlesenden Papa einstellen.

Hier die Arbeitsschritte in Kurzfassung für die Anfertigung der Presshülsen
bzw. die Verbindung mit dem 4mm-Gummiseil nach Originalvorlage:

1.Verwendung von 0,3mm Edelstahlblech (Original Alu) in einer Größe von 18X17mm
2.Anfertigung einer Verzahnung an den gegenüberliegenden schmaleren Seiten
3.Verzahnungsspitzen mit der Zange rechtwinklich umbiegen
4.Presshülse mit der Verzahnung nach innen über einen 4mm Draht vorbiegen
5.Anfertigung des Haltebügels aus dem o.g. Blech (Original Stahlblech) in
einer Größe von 2x45mm
6.Enden des Bleches anspitzen und rechtwinklich umbiegen
7.Haltebügel mit der Verzahnung nach innen über einen 4mm Draht vorbiegen
8.geeignete Pressvorrichtung Breite 18mm mit Bohrung 4,8mm anfertigen
9.Gummiseil und Haltebügel in Presshülse einlegen und verpressen
10.Anfertigung der Drahtbügel aus verzinktem Stahldraht

Wenn gewünscht, können wir ja Fotos von der Herstellung und der
Pressvorrichtung nachliefern. Bei Herstellung der Verzahnung bietet sich
die Verwendung einer Zackenschere an.

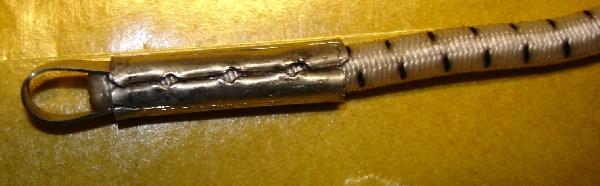

Auf dem nachfolgenden Bild könnt ihr das Endergebnis sehen.

LG, Nils (und der Texter)

Angefügtes Bild
Angefügtes Bild


--------------------

"Wir leben alle unter dem gleichen Himmel, aber wir haben nicht alle den gleichen Horizont." Aesop 6. Jh.v.Chr.
PME-Mail
Top
hottekob
Geschrieben am: 15.02.2007, 22:52
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 796
Mitgliedsnummer.: 148
Mitglied seit: 16.10.2005



ich denke, dass geht auch einfacher mit den Presshülsen für Elektroleitungen. Am Ende des Gummis muss aber auch ein Haken sein und keine Öse sonst klappt das auch nicht. rolleyes.gif
PME-Mail
Top
NorbertE
Geschrieben am: 15.02.2007, 23:36
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 14939
Mitgliedsnummer.: 211
Mitglied seit: 05.02.2006



Hallo Hotte,

das ist ja nun ein sehr spezielles Problem, was nicht unbedingt Jeden intressieren wird.

Die Intension war die, das "der Lehmann" biggrin.gif , Nils`s laugh.gif Vater an seinen SR1 die Dinger irgendwie orschinal drankriegen wollte.

Beim Kauf von Meinem hatte ich die fast (ich betone "fast") alle noch dran, mit den Gummiresten. Danach hat es den richtigen Gummi bestellt(4mm, weiss mit diesen schwarzen spiralförmigen Strichchen drauf. Sieht sehr edel aus thumbsup.gif und war auch preisgünstig) und dann habe ich überlegt, wie ich es machen könnte. Auf die Variante 6qmm Aderendhülsen war ich auch schon gekommen. Aber so ist es halt Originaler...

Ein originales Muster habe ich "dem Lehmann" abgelassen und bekomme jetzt die mir fehlenden 4 Stück in edlem Edölstahl biggrin.gif biggrin.gif

Wenn schon, denn schon.... biggrin.gif

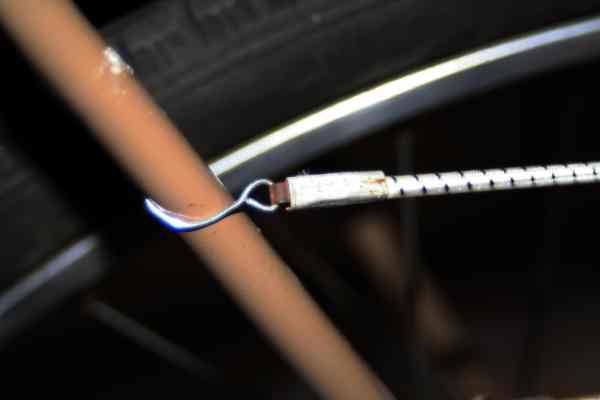

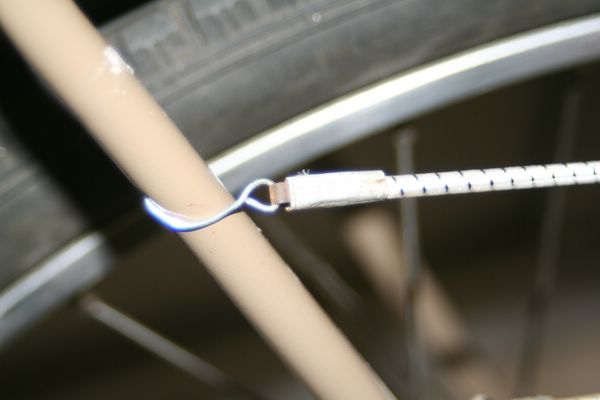

Auf dem Foto ist die originale Hülse(Alu) mit dem Blech (rostig) und einem nachgebogenen 1mm Edelstahldrahthaken.

Das ist der Bringer thumbsup.gif thumbsup.gif biggrin.gif biggrin.gif

Grüsse Norbert

Angefügtes Bild
Angefügtes Bild


--------------------
Wenn die Sonne der Kultur tief steht, werfen auch Zwerge lange Schatten.
Karl Kraus
PME-Mail
Top
bikenils
Geschrieben am: 16.02.2007, 13:37
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 5852
Mitgliedsnummer.: 358
Mitglied seit: 26.10.2006



Also Norbert, da hast du schon so eine gute neue Kamera und die Bilder werden trotzdem so hell... laugh.gif laugh.gif laugh.gif


--------------------

"Wir leben alle unter dem gleichen Himmel, aber wir haben nicht alle den gleichen Horizont." Aesop 6. Jh.v.Chr.
PME-Mail
Top
NorbertE
Geschrieben am: 16.02.2007, 15:27
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 14939
Mitgliedsnummer.: 211
Mitglied seit: 05.02.2006



Die EOS hat so einen bissigen Blitz, dass es bei Makroaufnahmen überbelichtet. Ich müsste dort vielleicht mit dem DIN-Wert raufgehn.Allerdings kann ich das auch alles im Corel hinterher machen. Ich werds mal bearbeiten und ersetzen.

Grüsse Norbert


--------------------
Wenn die Sonne der Kultur tief steht, werfen auch Zwerge lange Schatten.
Karl Kraus
PME-Mail
Top
bikenils
Geschrieben am: 16.02.2007, 16:01
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 5852
Mitgliedsnummer.: 358
Mitglied seit: 26.10.2006



Mach dir nicht so eine Mühe! Man sieht ja was du meinst. Kann man da nicht verschiedene Blitzstufen auswählen?


--------------------

"Wir leben alle unter dem gleichen Himmel, aber wir haben nicht alle den gleichen Horizont." Aesop 6. Jh.v.Chr.
PME-Mail
Top
NorbertE
Geschrieben am: 17.02.2007, 10:50
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 14939
Mitgliedsnummer.: 211
Mitglied seit: 05.02.2006



Hallo Nils,

nee, kann man nicht: Blitz oder nicht (Ja, gut, die red eye reduction hat an dieser Stelle nicht viel zu sagen). Der Blitz ist so heftig, dass ich in stockdunkler Nacht bis in die Hälfte des Gartens, also ca. 10Meter, komme.

Ich kann ihn abschalten. Dann müsste ich aber meinen Büro-Werkstattkeller ins Fotolab wandeln. biggrin.gif Wo sind die barbusigen Mädels laugh.gif laugh.gif

Angefügtes Bild
Angefügtes Bild


--------------------
Wenn die Sonne der Kultur tief steht, werfen auch Zwerge lange Schatten.
Karl Kraus
PME-Mail
Top
bikenils
Geschrieben am: 17.02.2007, 11:29
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 5852
Mitgliedsnummer.: 358
Mitglied seit: 26.10.2006



Danke für deine Mühe, ich schau ihn mir eventuell mal nächste Woche im Original an, wenn du da bist und Zeit hast. Melde mich nochmal...


--------------------

"Wir leben alle unter dem gleichen Himmel, aber wir haben nicht alle den gleichen Horizont." Aesop 6. Jh.v.Chr.
PME-Mail
Top
NorbertE
Geschrieben am: 22.02.2007, 16:55
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 14939
Mitgliedsnummer.: 211
Mitglied seit: 05.02.2006

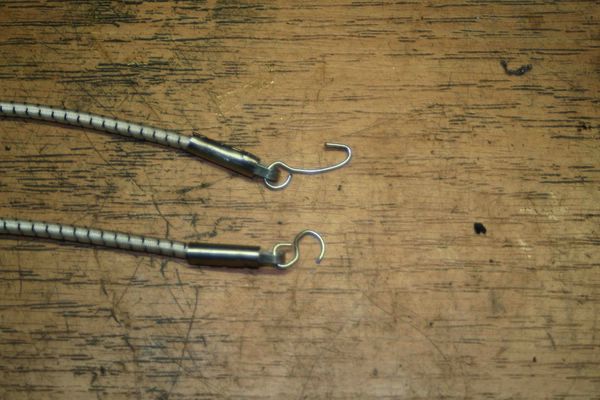

Hotte, des Lehmanns Endprodukt mit Häckchen aus 1mm Edelstahl sieht dann so aus.

Der Obere ist für hinten und der Untere für vorn.

Grüsse Norbert

Angefügtes Bild
Angefügtes Bild


--------------------
Wenn die Sonne der Kultur tief steht, werfen auch Zwerge lange Schatten.
Karl Kraus
PME-Mail
Top
Gringo
Geschrieben am: 22.02.2007, 17:25
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 2160
Mitgliedsnummer.: 42
Mitglied seit: 02.03.2005



Die sehen echt gut aus, Respekt. bei meinen originalen ist nur der strich etwas anders. Wie sieht denn der Nachbau von eBay aus??
PME-Mail
Top
Wolfgang
Geschrieben am: 22.02.2007, 18:23
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 2644
Mitgliedsnummer.: 195
Mitglied seit: 14.01.2006



Wo habt Ihr denn diese 4mm-Gummischnur thumbsup.gif her?

Gruß
Wolfgang


--------------------
Das Wort ist die Quelle aller Missverständnisse
PME-Mail
Top
Kachelkarl
Geschrieben am: 22.02.2007, 22:27
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 65
Mitgliedsnummer.: 250
Mitglied seit: 13.04.2006



die 4mm scheint Norbert komplett angesaugt zu haben.

nur noch 3, 5, 6 und 8mm momentan erhältlich.

Grüße Karl
PME-Mail
Top
joker317
Geschrieben am: 22.02.2007, 22:31
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 5880
Mitgliedsnummer.: 199
Mitglied seit: 20.01.2006



QUOTE (Kachelkarl @ 22. Feb 2007, 22:27)
die 4mm scheint Norbert komplett angesaugt zu haben.

nur noch 3, 5, 6 und 8mm momentan erhältlich.

Grüße Karl

laugh.gif laugh.gif laugh.gif
GRRRRRRRRRRRRRRRRRRÖÖÖÖÖÖÖÖÖÖÖÖÖÖÖHHHHHHHHHHLLLLLLL
Norbert kauft eBay, zum Ausklang des Tages kann ein Lachanfall nicht schaden laugh.gif
MfG joker317
PME-MailICQ
Top
Ostbiker
Geschrieben am: 22.02.2007, 22:39
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 6809
Mitgliedsnummer.: 75
Mitglied seit: 08.06.2005



Wie schaut´s aus mit den Häkchen für Auto-Schonbezüge? Da hab ich noch Hunderte rumliegen und die könnten mit minimaler Bearbeitung ein "einheitlicheres" Bild abgeben. wink.gif


--------------------
MfG. Christian M.

http://www.facebook.com/SimsonfreundeAltmuhltal

wer Simson fährt, - fährt nie verkehrt
PME-MailWebseiteICQ
Top
NorbertE
Geschrieben am: 22.02.2007, 23:09
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 14939
Mitgliedsnummer.: 211
Mitglied seit: 05.02.2006



Ich hau Dir gleich hinter die Löffel, Jungspund laugh.gif von wegen "einheitlich" biggrin.gif

Die Haken müssen für vorn und hinten unterschiedlich gebogen sein. biggrin.gif Aber hast Recht, die Schonbezugshäkchen sollten es mit Biegen auch tun.

Das Seil habe ich direkt aus dem Shop von einer Hamburger Tauwerkfabrik *rumsuch*

ebay-name ist http://myworld.ebay.de/htfhh/ (also: htfhh )

Sehr schnell, zuverlässig und preiswert. 10 Meter 4mm dieser Schnur haben mit Versand reichlich 10 Eus gekostet. Davon bekommt man für 2,5 SR1 die Netze.

Grüsse Norbert


--------------------
Wenn die Sonne der Kultur tief steht, werfen auch Zwerge lange Schatten.
Karl Kraus
PME-Mail
Top
