> Kabelbaum SR1 selber bauen
simson-moped-de
Geschrieben am: 22.02.2007, 14:17
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 705
Mitgliedsnummer.: 251
Mitglied seit: 13.04.2006



Mir ist gerade aufgefallen das ich meinen alten SR1 Kabelbaum nicht mehr auffinde :-(
Liegt sicher in irgend einer Kiste in deer Garage!! Aber zum eigentlichen Problem:
Ich wollte jetzt einen Kabelbaum selber bauen! Nur brauche ich mal Längen
anzahl Adern und Aufbau von einem SR1 Kabelbaum! Zwar kann man den für 20 EUR
kaufen, aber ich habe ja alles da, also warum kaufen ???

Könnt Ihr mir da weiter helfen?


--------------------
Mein Fuhrpark:
1 x SR1 maron Baujahr 1955 Originalzustand
1 x Simson Schwalbe Baujahr 1964 Originalzustand
PME-MailWebseite
Top
Hille
Geschrieben am: 22.02.2007, 16:20
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 3501
Mitgliedsnummer.: 60
Mitglied seit: 02.05.2005



Hallo,

na Kabelbaum will ich das beim SR1 mal nicht bezeichnen. Längen brauchst du dafür eigentlich nicht. Einfach jede Ader vorher anhalten und auf Maß schneiden (immer zu jeder Seite ca. cm Überstand) und später die einzelnen Adern mit Schrumpfschlauch oder Isolierschlauch versehen, fertig! Die Enden würde ich immer mit einer Aderendhülse versehen, nicht löten.

Gruß Hille


--------------------
PME-MailWebseiteICQ
Top
simson-moped-de
Geschrieben am: 23.02.2007, 10:24
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 705
Mitgliedsnummer.: 251
Mitglied seit: 13.04.2006



Mmmhh mehr Tipps habt Ihr nicht ??? biggrin.gif

Welche längen an Kabel brauche ich mit welchem Querschnitt ????

Ich weiß nut 0,75 und 1,0 aber wie lang und welche Farbe und vor allem welche Farbe wofür??? hmm.gif

Bin doch nicht so der Elektronikmeister, obwahl da ja nicht viel dran ist!! wink.gif


--------------------
Mein Fuhrpark:
1 x SR1 maron Baujahr 1955 Originalzustand
1 x Simson Schwalbe Baujahr 1964 Originalzustand
PME-MailWebseite
Top
simson-moped-de
Geschrieben am: 23.02.2007, 10:34
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 705
Mitgliedsnummer.: 251
Mitglied seit: 13.04.2006



na gut die Querschnitte und Farben habe ich!
Steht ja auf meiner eigenen Internetseite _clap_1.gif

Zusammenfassung:
man benötigt also folgende Kabel:
0,75 mm²
- gelb
- weiß
- schwarz weiß
- grau

1,0 mm²
- braun
- schwarz

Für die Sicherungsschaltung Rücklicht braucht man sicher noch ein Kabel ? _uhm.gif

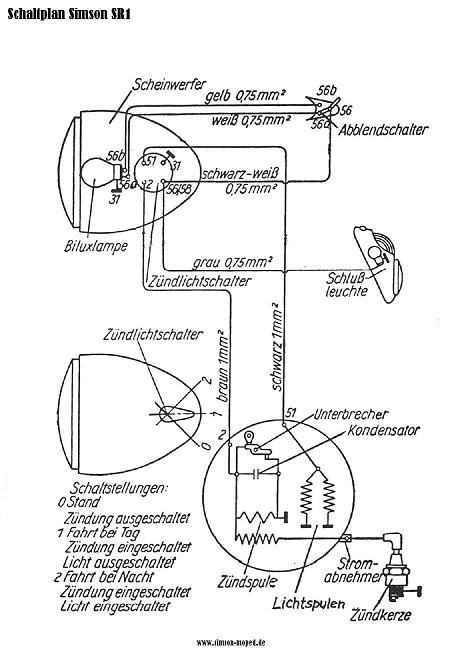

Angefügtes Bild
Angefügtes Bild


--------------------
Mein Fuhrpark:
1 x SR1 maron Baujahr 1955 Originalzustand
1 x Simson Schwalbe Baujahr 1964 Originalzustand
PME-MailWebseite
Top
NorbertE
Geschrieben am: 23.02.2007, 10:45
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 14939
Mitgliedsnummer.: 211
Mitglied seit: 05.02.2006



Hallo Alex,

an die Aderfarben habe ich mich bis jetzt noch nie gehalten. Die wurden ja eingeführt, um die Installation und Fehlersuche im KFZ zu erleichtern. Da die Elektrik im SR2 eigentlich ziemlich simpel ist, habe ich das weggelassen und immer 1qmm Aderleitung schwarz verwendet.

Wie Hille schon schrieb, einfach anhalten, grosszügig ablängen und fertig.

Du brauchst 2 Adern Lampe-Motor
1 (oder 2)Ader Lampe-Rücklicht
2 Adern Lampe-Hupe
3 Adern Lampe-Schalter

Mit richtigen Längen kann ich Dir auch nicht dienen, da ich mir die nie notiert habe.

Aber wenn Du`s fertig hast, kannst Du die korrekten Längen ja mal einstellen.

GRüsse Norbert


--------------------
Wenn die Sonne der Kultur tief steht, werfen auch Zwerge lange Schatten.
Karl Kraus
