> Kabelbaum / Schaltplan, Spatz (der kleine Unterschied)
Doc Holliday
Geschrieben am: 17.05.2011, 21:52
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 3592
Mitgliedsnummer.: 1191
Mitglied seit: 20.03.2008



Nun da ich hier noch einen niegel nagel neuen Motor für den Spatzen habe (der war quasi noch in der DDR Verpackung) wollte ich diesen in Betrieb nehmen.

Der Unterschied ist, ich hab einen Neckermann mit der kleinen 18 W Lichtspule und nur 2 Kabeln . Der neue Motor hat ja die (Ost) Grundplatte mit den 3 Kabeln.

Ein kurzes rot weißes (seperat abisoliert) und dann die 2 langen...
rot weiß & braun weiß... ich konnte keinen Schaltplan finden der mir sagt welches die richtige Spule ist. Wollte eigentlich die neue Grundpallte mit verbauen und nicht wieder alles umstricken....

Hat wer die 2 Schaltpläne im Vergleich ???

Gruß Matze


--------------------
Schraubst Du noch, oder fährst Du schon ???
PME-Mail
Top
lambiman
Geschrieben am: 17.05.2011, 22:16
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 3302
Mitgliedsnummer.: 567
Mitglied seit: 18.04.2007



Lieber Matzte

Im Prinzip kannst du die 18W Spule der ostplatte anzapfen welche eigentlich nur fürs Bremslicht gedacht ist es ist das Kabel Rot/Gelb.

Ich weiß jetzt nicht wies bei Neckermann geschalten ist aber ich vermute Front und Rücklicht werden von einer Spule gespeist hmm.gif

Das Rot/Weiße der ostplatte bliebe dann ungenutzt weil eigentlich nur fürs Frontlicht gedacht mit 15W Leistung.

Braun/Weiß geht weiterhin ans Zündschloß klemme 2

Gruß
Dirk


--------------------
Die Simsons sind die Besten im Osten wie im Westen
Vom Pol bis zum Äquator und auch in Ulan bator
Du Kannst sie gerne Testen
Sie sind die allerbesten
vom Süden bis zum Norden und hinaus bis in die Fjorden

Aktuelle Besitztümer:
Star Bj73 Patinamoped
Star Bj72 Liegt zerlegt rum
Star Bj74 Im verwendbaren Originallack
Star BJ73 Teileleiche
Spatz Bj65 nicht schön aber selten
Habicht Bj74 Auferstanden aus Ruinen
Kr51/1S Bj72 in der Restauration
KR51 Bj65 Arbeit fürs nächste Jahr
S51 B2-4 Bj86 Mein Alltagsmoped
S50N Bj76 Seit Juli 2010 10000Km gelaufen
SR50C BJ86 Im Alltagsbetrieb
ES250/0 Bj58 Viel Arbeit
ES150/0 Bj62 Erste Serie mit 2 Farb. Tank
ES125/0 Bj64 Vollrestaurierte Glitzerkiste
Troll Bj63 Desolater Zustand wird restauriert
Neuzugang:
PME-Mail
Top
Doc Holliday
Geschrieben am: 17.05.2011, 22:29
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 3592
Mitgliedsnummer.: 1191
Mitglied seit: 20.03.2008



Danke !!! ja der Neckermann hat nur eene Spule .... hat ja uch kein Bremslicht ...

wohin geht denn das kurze rotbraune Kabel bei der DDR OST Platte ?


--------------------
Schraubst Du noch, oder fährst Du schon ???
PME-Mail
Top
domdey
Geschrieben am: 17.05.2011, 22:52
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 11479
Mitgliedsnummer.: 392
Mitglied seit: 25.11.2006



Rot/braun ? _uhm.gif
Es gibt bei der DDR-Grundplatte das kurze rot/gelbe Kabel .
Das geht zu einer Lüsterklemme, und von da ein schwarz/rotes Kabel zur Klemme 54 (Bremslicht +) . hmm.gif

Edit: Besagtes rot/gelbes Kabel kommt übrigens von der 18W-Bremslicht-Spule . wink.gif


--------------------
Alexander der Grosse; grüsst aus Kolkwitz

Fahrzeuge:
SR 4-3 "Sperber" Bj '69
SR 4-1 "Spatz" Bj. '76
SR 4-2/1 "Star" Bj. '74
SR 4-4 "Habicht" Bj. '73
KR 51/1 (H) "Schwalbe Bj. '78
... und es kommen noch mehr ...
PME-Mail
Top
Doc Holliday
Geschrieben am: 17.05.2011, 22:56
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 3592
Mitgliedsnummer.: 1191
Mitglied seit: 20.03.2008



Bilder mache ich morgen ... nu is dunkel

Matze


--------------------
Schraubst Du noch, oder fährst Du schon ???
PME-Mail
Top
Doc Holliday
Geschrieben am: 18.05.2011, 05:07
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 3592
Mitgliedsnummer.: 1191
Mitglied seit: 20.03.2008

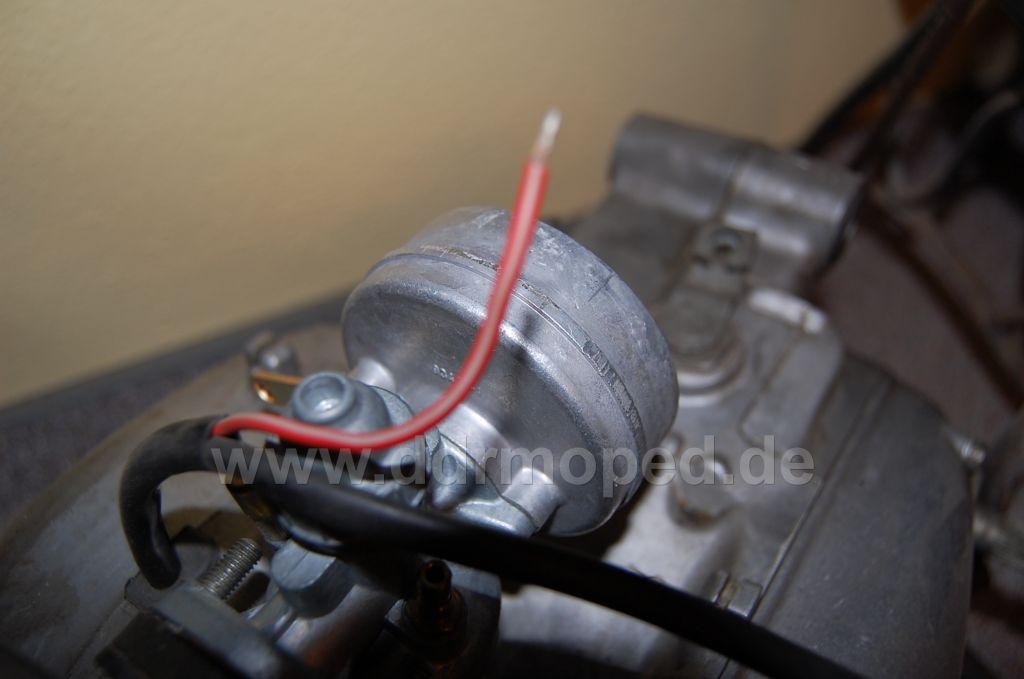

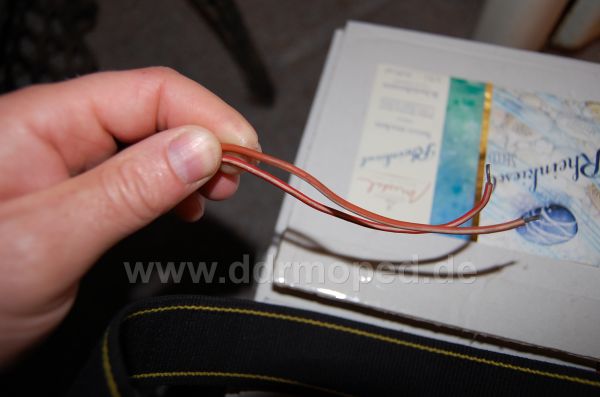

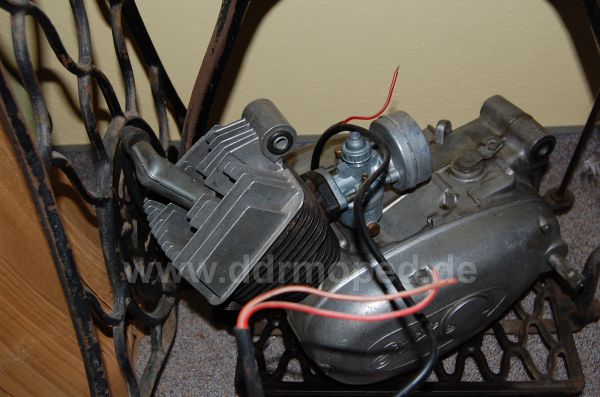

Nun sollen Bilder folgen ....

ich könnt auch das Polrad demontieren und alles durchmessen, aber ich denke es gibt hier Leute die kennen jedes Kabel mit Vornamen.



Angefügtes Bild
Angefügtes Bild


--------------------
Schraubst Du noch, oder fährst Du schon ???
PME-Mail
Top
Doc Holliday
Geschrieben am: 18.05.2011, 05:09
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 3592
Mitgliedsnummer.: 1191
Mitglied seit: 20.03.2008



,,,,

Angefügtes Bild
Angefügtes Bild


--------------------
Schraubst Du noch, oder fährst Du schon ???
PME-Mail
Top
Doc Holliday
Geschrieben am: 18.05.2011, 05:11
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 3592
Mitgliedsnummer.: 1191
Mitglied seit: 20.03.2008



...

Angefügtes Bild
Angefügtes Bild


--------------------
Schraubst Du noch, oder fährst Du schon ???
PME-Mail
Top
lambiman
Geschrieben am: 18.05.2011, 08:19
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 3302
Mitgliedsnummer.: 567
Mitglied seit: 18.04.2007



So Matze

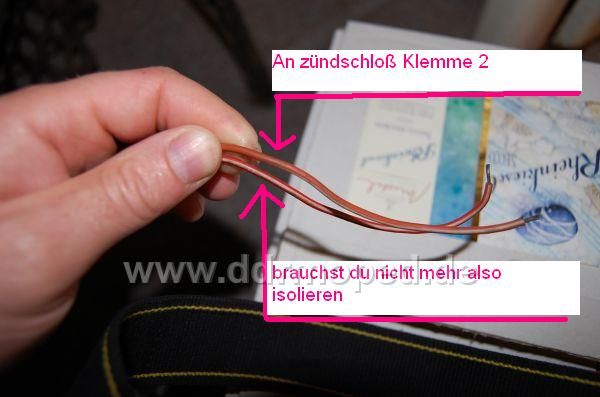

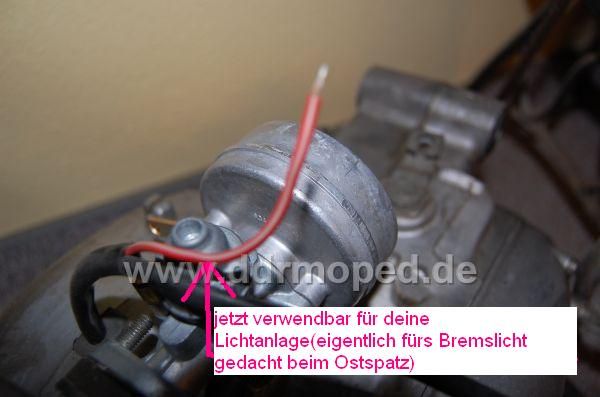

Ich habe deine Bilder mal mit Text versehen.

Gruß
Dirk

Angefügtes Bild
Angefügtes Bild


--------------------
Die Simsons sind die Besten im Osten wie im Westen
Vom Pol bis zum Äquator und auch in Ulan bator
Du Kannst sie gerne Testen
Sie sind die allerbesten
vom Süden bis zum Norden und hinaus bis in die Fjorden

Aktuelle Besitztümer:
Star Bj73 Patinamoped
Star Bj72 Liegt zerlegt rum
Star Bj74 Im verwendbaren Originallack
Star BJ73 Teileleiche
Spatz Bj65 nicht schön aber selten
Habicht Bj74 Auferstanden aus Ruinen
Kr51/1S Bj72 in der Restauration
KR51 Bj65 Arbeit fürs nächste Jahr
S51 B2-4 Bj86 Mein Alltagsmoped
S50N Bj76 Seit Juli 2010 10000Km gelaufen
SR50C BJ86 Im Alltagsbetrieb
ES250/0 Bj58 Viel Arbeit
ES150/0 Bj62 Erste Serie mit 2 Farb. Tank
ES125/0 Bj64 Vollrestaurierte Glitzerkiste
Troll Bj63 Desolater Zustand wird restauriert
Neuzugang:
PME-Mail
Top
lambiman
Geschrieben am: 18.05.2011, 08:21
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 3302
Mitgliedsnummer.: 567
Mitglied seit: 18.04.2007



Welche Birnchen sind eigentlich im Neckermann verbaut.

15W vorn und 3W hinten?

Angefügtes Bild
Angefügtes Bild


--------------------
Die Simsons sind die Besten im Osten wie im Westen
Vom Pol bis zum Äquator und auch in Ulan bator
Du Kannst sie gerne Testen
Sie sind die allerbesten
vom Süden bis zum Norden und hinaus bis in die Fjorden

Aktuelle Besitztümer:
Star Bj73 Patinamoped
Star Bj72 Liegt zerlegt rum
Star Bj74 Im verwendbaren Originallack
Star BJ73 Teileleiche
Spatz Bj65 nicht schön aber selten
Habicht Bj74 Auferstanden aus Ruinen
Kr51/1S Bj72 in der Restauration
KR51 Bj65 Arbeit fürs nächste Jahr
S51 B2-4 Bj86 Mein Alltagsmoped
S50N Bj76 Seit Juli 2010 10000Km gelaufen
SR50C BJ86 Im Alltagsbetrieb
ES250/0 Bj58 Viel Arbeit
ES150/0 Bj62 Erste Serie mit 2 Farb. Tank
ES125/0 Bj64 Vollrestaurierte Glitzerkiste
Troll Bj63 Desolater Zustand wird restauriert
Neuzugang:
PME-Mail
Top
Doc Holliday
Geschrieben am: 18.05.2011, 08:43
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 3592
Mitgliedsnummer.: 1191
Mitglied seit: 20.03.2008



Danke Dirk thumbsup.gif

der Neckernmann hat vorn 1x 15 W nichts mit auf und abblenden sad.gif
und hinten 1,8 Watt laugh.gif toll oder .... ich habe aber in Colmintz 2 Glühlampen mit 2 Watt bekommen . Haber aber auch schon überlegt ne Diode hinten einzubauen....

Was hat der der Ostspatz für leistung an der Lichtanlage ..... ok die Zündspule, die Bremslichspule 18 W ??? und die Lichtspule mit ??? Watt

Matze


--------------------
Schraubst Du noch, oder fährst Du schon ???
PME-Mail
Top
Ramirez
Geschrieben am: 18.05.2011, 13:17
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 841
Mitgliedsnummer.: 1319
Mitglied seit: 19.06.2008



Die Lichtspule hat 15W, der Ostspatz hat ja das gleiche Leuchtmittel drin wie Star oder KR51/1, 15/15W... Tachobeleuchtung gabs beim Spatz ja eh nicht.


--------------------
---
Gruß,
Carsten
PME-Mail
Top
domdey
Geschrieben am: 18.05.2011, 22:01
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 11479
Mitgliedsnummer.: 392
Mitglied seit: 25.11.2006



So kommen wir auf 33 W Gesamtleistung . wink.gif


--------------------
