> SR4-2: Der alte und der "neue" Kolben?, genaue Unterschiede?; Einbauspiele?
Jackalized
Geschrieben am: 21.05.2011, 12:55
Zitat


Newbie
*

Gruppe: Mitglieder
Beiträge: 29
Mitgliedsnummer.: 4354
Mitglied seit: 08.04.2011



Hi.
Erstmal zum Sachverhalt: habe vor paar Tagen einen neuen K20 Kolben aus DDR Produktion erstanden.
Ist ja prinzipiell nicht schlecht einen da zu haben falls mal der nächste Zylinderschliff ansteht (und ich habe ehrlichgesagt keine Ahnung wieviele KM mein derzeitiger Zylinder runter hat... für wenig Geld bei ebay geschossen, begutachtet... keine Riefen, kein Rost, Kolben hat keine Abbrandspuren; rein damit und fahren wink.gif )

Kolbenmaß ist natürlich passend für das 1. Schleifmaß (40,22) da der Zylinder selber noch das Serienmaß besitzt.

Bei dem Zylinder handelt es sich um einen alten M53-Zylinder. Diese besaßen ja einwenig andere Kolben (mit den Nuten unterm Kolbenboden; für bessere Schmierung?).
Die "neueren" Kolben besitzen ja keine Nuten mehr.


Nun aber zu meinen Fragen:

-Wofür sind die Nuten gut?
-Ist die "Einbohrung" am Kolbenboden beim alten Kolben so original? (wenn ja, wozu?)
-Gibt es noch weitere Unterschiede zwischen den Kolben?
-Kann man unbedenklich die neueren Kolben ohne Nuten im M53 fahren? Hat es irgendwelche Auswirkungen auf irgendwas?
-Auf welches Einbauspiel müsste man schleifen? Ich laß in der Literatur von 0.04mm beim M53 und von 0.03mm beim M53/1. Stimmt das so auch bei der Verwendung der neueren Kolben? Und wieso gibt es diese Unterschiede?


Fragen über Fragen.


Danke und mfg
-Miko

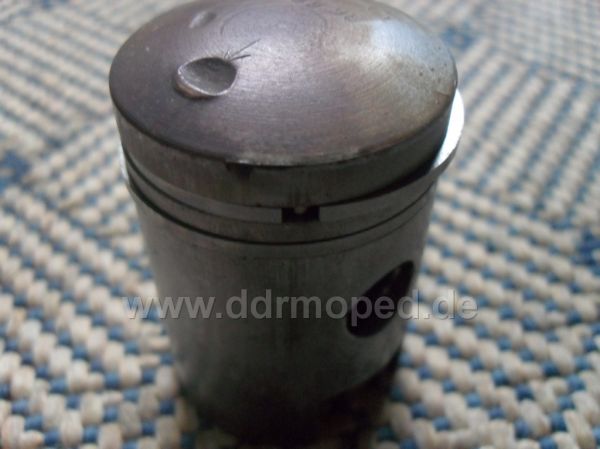

Angefügtes Bild

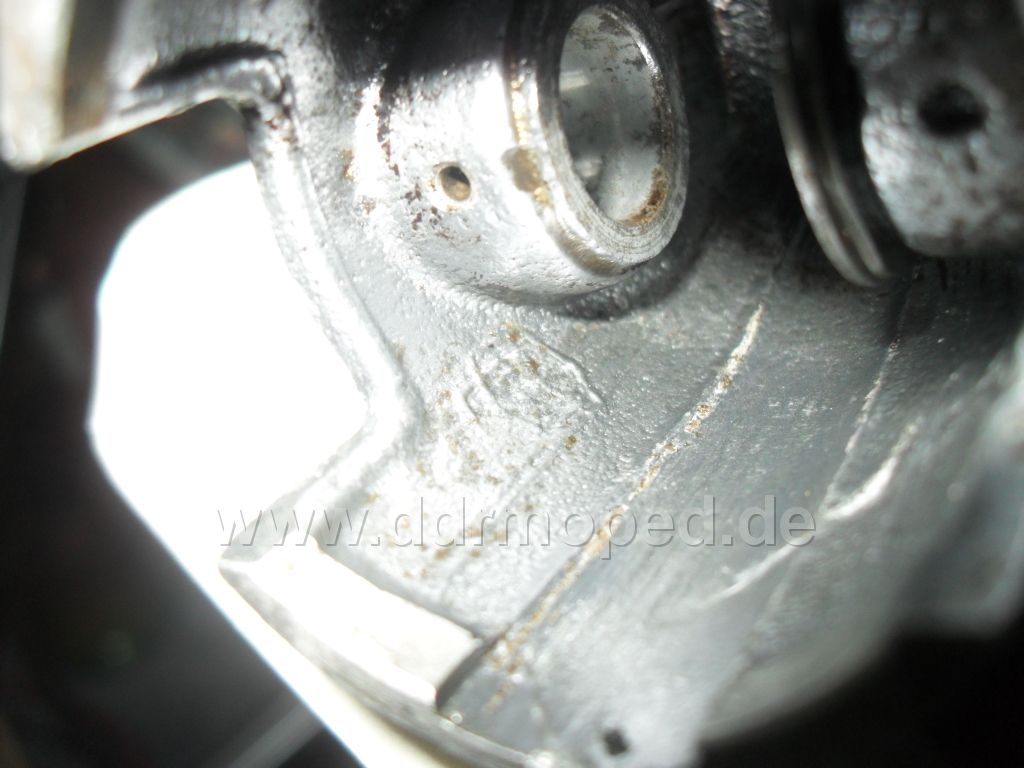

Angefügtes Bild


--------------------
