Verschiedende Spulen für die Grundplatte., Bestimmung! Welche Spule ist wofür?
SimsonSammler1234 |
|
Advanced Member
Gruppe: Moderator
Beiträge: 15529
Mitgliedsnummer.: 2069
Mitglied seit: 07.04.2009
|

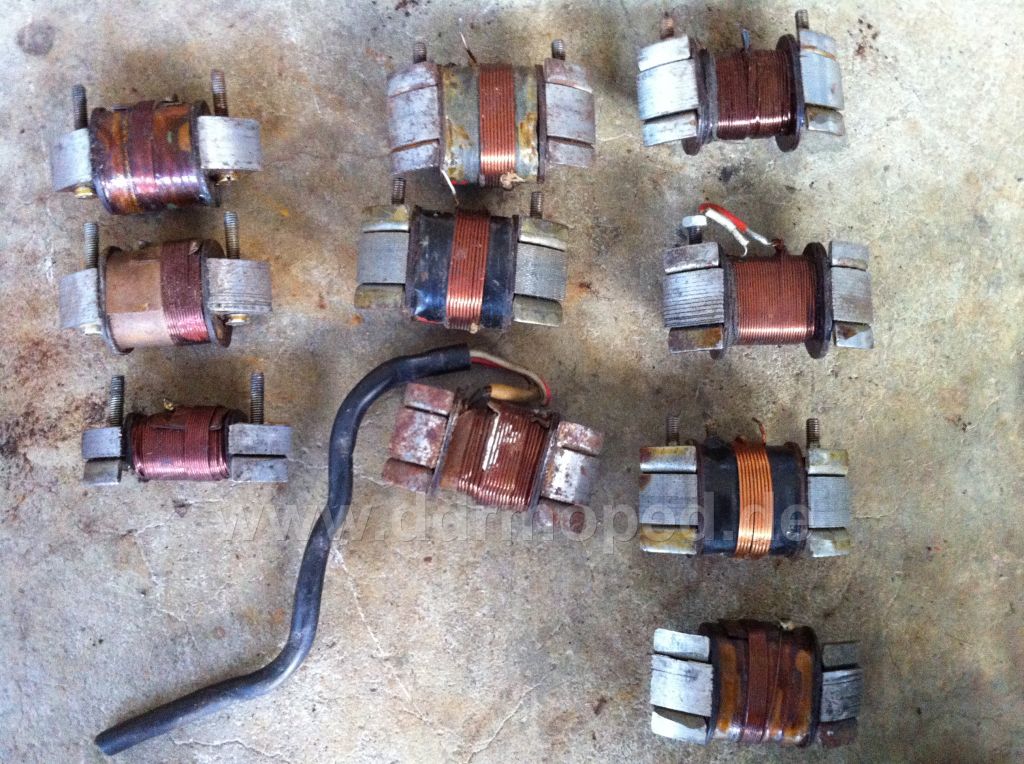

Ich brauche mal Hilfe von den Zündungsfachmännern hier im Forum. Vielleicht kann ja sogar Alex gleich was dazu sagen. Der ist ja für solche Sachen eigentlich der Spezi. Ich denke es geht vielen so wie mir. Man hat eine Kiste voll mit gebrauchten teiweise aber auch neuen Spulen für die Grundplatten. Also Lichtspulen 15/15 W, 25/25W und 35/35W oder auch Rücklicht/Ladespulen in 18 oder 21 W. Dann gibt es ja auch noch die Primärspulen für die außenliegenden Zündspulen. Da es allerdings so viele verschiedene Spulen gibt, blick auch ich leider nicht mehr ganz durch und möchte mit diesem Thema versuchen etwas Licht ins Dunkel zu bringen und sozusagen eine Art Aufstellung bestenfalls mit originaler Teilenummer und eventuellen Besonderheiten hier aufzeigen. Also helft mir bitte, dann kann dieses Thema auch hilfreich für Jederman sein. Und hier fange ich gleich mal an, ich habe meine Spulen alles mal sortiert und fotografiert. Ich hoffe man kann so erkennen, um welche Spulen es sich handelt. Vielen Dank und Grüße Jörg
Angefügtes Bild
--------------------
Grüße JörgSuche auch dauerhaft defekte, schlüssellose BAB Schlösser und Schlüssel. Einfach alles anbieten. Originales BAB Schloss defekt oder ohne Schlüssel? ich biete euch die Aufarbeitung, Reparatur und Schlüsselanpassung für diese Schlösser an. Biete auch generalüberholte Schlösser zum Verkauf. Einfach anfragen. Biete Ersatzteile für die Überholung von Reibungsdämpfern. Schreibt mich an. Laut der Freigabe von MZA dürfen hier Simson Unterlagen veröffentlicht werden, die Erlaubnis dazu findest du HIER. Sollte es hier dennoch mal ein Problem mit einem Beitrag oder einer Veröffentlichung von mir geben, soll sich der Rechteinhaber bitte mit mir per PM in Verbindung setzen. Der Beitrag wird dann umgehend gelöscht.
|
|
|
chrumi |
|
Advanced Member
Gruppe: Mitglieder
Beiträge: 763
Mitgliedsnummer.: 2218
Mitglied seit: 12.05.2009
|
Oh je, das alte Leid. Da habe ich mir auch schon stark den Kopf zerbrochen. Erstmal solltest du die Spulen nach optischen Merkmalen sehr penibel sortieren. Soll heißen: Drahtstärke, Anordnung der Anschlüsse, Stehbolzen (manche sind nah am Stahlkern verdickt und passen dann nicht auf jede Grundplatte), am Stahlkern sind einige mit 4, mit 2 und mache ohne abgewinkelte Laschen (ich nenne die immer Kragen) passen dann auch nicht auf jede Grundplatte. Bei den Spulen mit 2 Anschlüssen, kann man noch mit einem Multimeter prüfen, ob jeder der 2 Anschlüsse Durchgang zu Masse (Stahlkern) hat. Hat keiner der beiden Durchgang zu Masse, haben aber die beiden Spulen untereinander Durchgang ist es eine 12V Lichtspule. Dann sollte man möglichst Unverbastelte Grundplatten nehmen und die Spulen vergleichen. Messen bringt da gar nichts, man müsste sich da einen Prüfstand bauen, das ganze bei etwa 4000 U/min mit der jeweiligen Glühlampe belasten und dabei gleichzeitig Strom und Spannung messen. Manche wollten mir schon erzählen, dass man über den Widerstand die Spulen bestimmen kann, ist aber totaler Schwachsinn, weil die Spulenwiderstände im 0,...Ohm Bereich liegen. Dann sind auch die Schwungmassen unterschiedlich in der Magnetisierung. Ich schau mir in den nächsten Tagen mal meine Sammlung an, eventuell baue ich mir doch mal einen Prüfstand. Um die Frage vorweg zu nehmen, ja ich bin Elektriker.
--------------------
Gruß Mike
Simson Freunde Bairoda
Ich prüfe deine Lichtmaschine auf Lichtleistung und Funktion bei Interesse einfach mailen.
Qualität ist: Wenn der Kunde wieder kommt und nicht das Produkt
|
|
|
chrumi |
|
Advanced Member
Gruppe: Mitglieder
Beiträge: 763
Mitgliedsnummer.: 2218
Mitglied seit: 12.05.2009
|

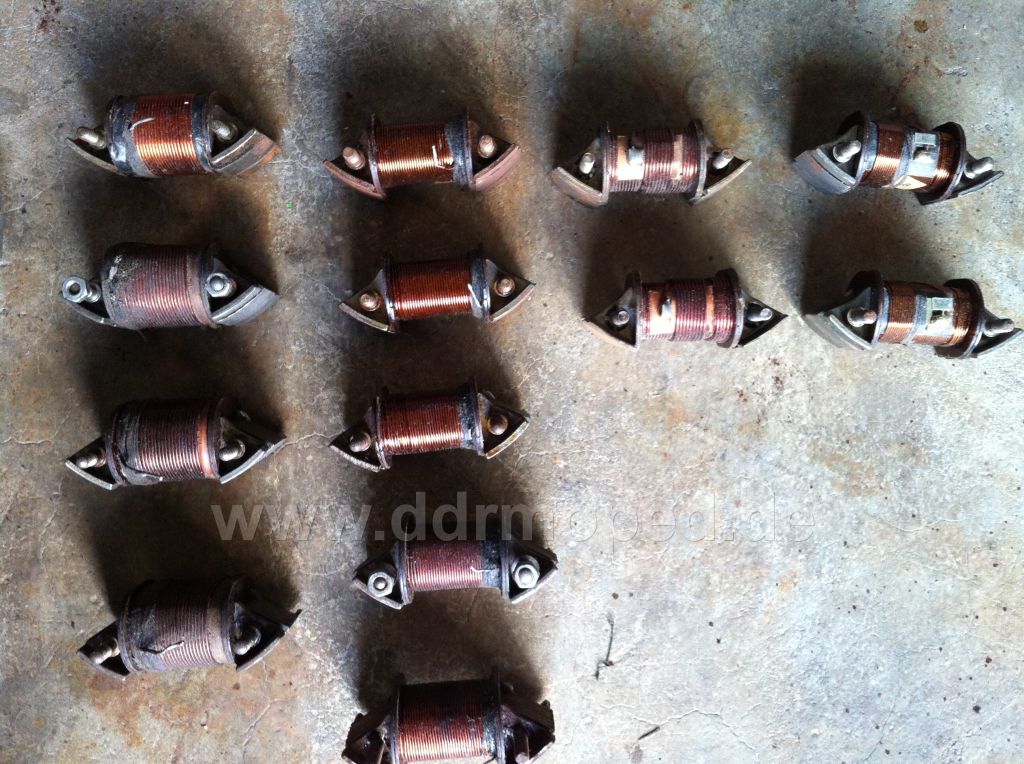

@Jörg Um eine Spule zu bestimmen, gehört es auch dazu die Funktion zu kennen. Die Primärspule und die Lichtspule kann man schnell verwechseln. Du solltest die verschiedenen Typen wenn möglich einzeln und größer Fotografieren, da es doch gravierende unterschiede in der Bauart gibt. Siehe Bild.
Angefügtes Bild
--------------------
Gruß Mike
Simson Freunde Bairoda
Ich prüfe deine Lichtmaschine auf Lichtleistung und Funktion bei Interesse einfach mailen.
Qualität ist: Wenn der Kunde wieder kommt und nicht das Produkt
|
|
|
docralle |
|
Advanced Member
Gruppe: Mitglieder
Beiträge: 6784
Mitgliedsnummer.: 3883
Mitglied seit: 01.10.2010
|
Zur not, wie es früher beim Lanz Bulldog an der Dreschmaschiene funktionierte ,Riemenantrieb. Aber warum 4000. Anderseits hätte die Maschine genügt, bei passender Übersetzung 1:2...
--------------------
Geduld ist etwas, was einem weiterbringt. 1986-2016 Der Roller wird 30Mein Fuhrpark: SR 50 CE (neues Projekt)Meine 51er 1 Mifa Universal (510); 1 Mifa Klappi (904) und 2 schöne Diamantfahräder.... Gruß Ralle
|
|
|
chrumi |
|
Advanced Member
Gruppe: Mitglieder
Beiträge: 763
Mitgliedsnummer.: 2218
Mitglied seit: 12.05.2009
|

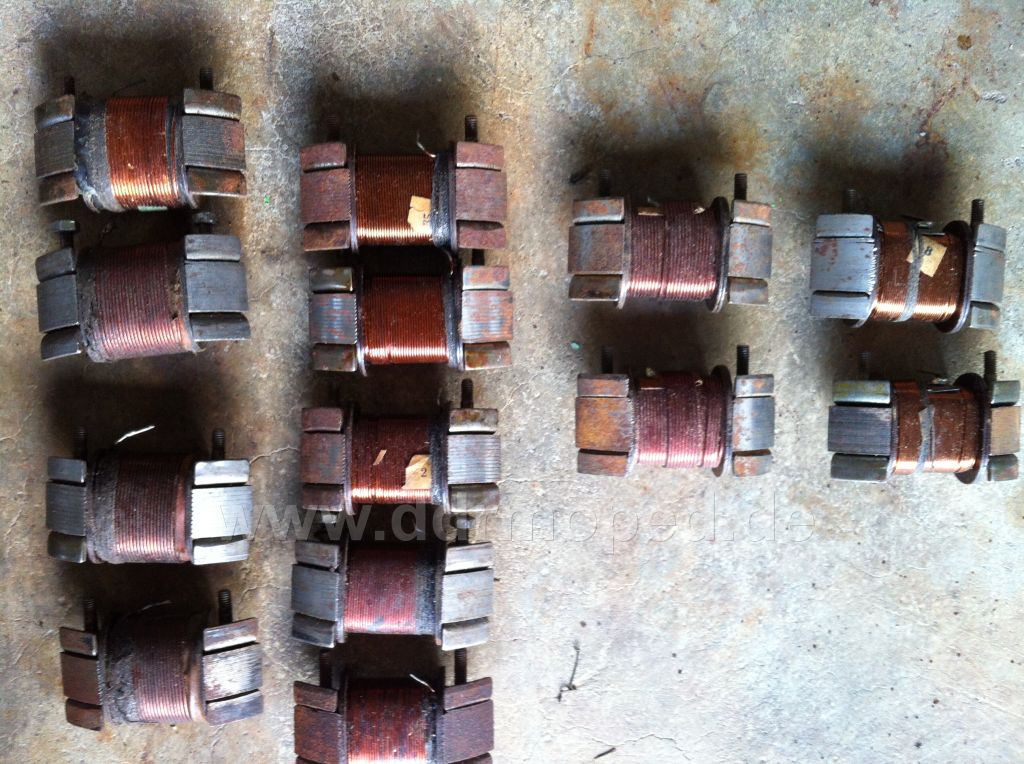

QUOTE (SimsonSammler1234 @ 21.04.2013, 10:38) | So und hier die Ansicht seitlich. |
So die 5 stück untereinander sind 15W Spulen aus der Vogelserie. Vielleicht ist das eine Antwort auf deine Fragen.
--------------------
Gruß Mike
Simson Freunde Bairoda
Ich prüfe deine Lichtmaschine auf Lichtleistung und Funktion bei Interesse einfach mailen.
Qualität ist: Wenn der Kunde wieder kommt und nicht das Produkt
|
|
|
SimsonSammler1234 |
|
Advanced Member
Gruppe: Moderator
Beiträge: 15529
Mitgliedsnummer.: 2069
Mitglied seit: 07.04.2009
|
QUOTE (chrumi @ 27.05.2013, 20:52) | QUOTE (SimsonSammler1234 @ 21.04.2013, 10:38) | So und hier die Ansicht seitlich. |
So die 5 stück untereinander sind 15W Spulen aus der Vogelserie. Vielleicht ist das eine Antwort auf deine Fragen. |
Ja das hilft mir und sicher auch vielen anderen erheblich weiter. Genau das ist ja das Ziel der Aufstellung die ich machen will. Es soll anhand der Beschaffenheit der Spule also Wicklung, Kontakte usw. genau gezeigt werden, was es für Spulen sind, damit man weiß, welche Spulen man z.B. als Ersatz liegen hat. Dazu soll zu jeder Spule auch noch die originale Simson ET-Nummer dazu geschrieben werden, sowie in welche Zündungen die verbaut wurden bzw. in welchen Zündungen passen. Gruß Jörg Also wer hier noch weiteres Fachwissen gerne mit Fotos und Bezeichnung beitragen will und kann, dann los. Ich bin allerdings erstaunt, dass unser domdey (Alex) hier bisher noch Garnichts geschrieben hat, obwohl er doch das wandelnde Ersatzteilnummernlexikon ist und hier zumindest zu den ET-Nummern der einzelnen Spulen was schreiben könnte. Gruß Jörg
--------------------
