Kolben S51 S70 unterschiede?

[schwalbe rider]

Hat Jemand zufälligerweiße mal beide Kolben griffbereit zum Nachsehen?
Hab mit ein S70 Zylinder (Ohne Buchse auf Membraneinlass umgearbeitet) beschafft.
Beim Betrachten den Zylinderfußes ist mit aufgefallen, dass der beim S70 flacher ist
Natürlich hab ich gleich die Messhacke (Messschieber) genommen und die Gesamthöhe mit einem 50´er verglichen...
5mm Unterschied
Den Unterschied wo der Bund der Buchse aufliegt hab ich noch nicht gemessen.
Bilder kommen noch...
Ich hab da soein Bild im netz gefunden wo ein S70 Kolben mit einem S51 Kolben im Vergleich steht. Der S70 sieht flacher aus.
Könnte das mal Jemand Vergleichen?
Als Bezugspunkt das Bolzenauge nehmen.
http://www.google.de/imgres?imgurl=http://...Q9QEwAQ&dur=371

[docralle]

Auch die Bohrung im Gehäuse ist etwas anders, damit man den 70er nicht auf dem 50 aufsetzen kann.

[schwalbe rider]

Na das ist mir klar...
Ich bin nur bissl Verwundert, da die S70 auch über 44mm Hub verfügt

[ddrschrauber]

Die Kanäle können doch trotzdem woanders sitzen. Ist die Oberkante vom Einlasskanal höher, muss auch der Kolben kürzer sein. Vielleicht ist das hier der Fall.

Der Tim

[schwalbe rider]

Sieht auf dem ersten Blick nicht so aus.
Es geht Mir vielmehr darum, da der Kolben sonst im OT über der Buchse steht und am Kopf nicht nur anschlagen würde...

[ddrschrauber]

Dann ist das kein S70 Kolben.

Der Tim

[schwalbe rider]

Ich glaube du hast mein Thema falsch verstanden.
Ich hab einen Zylinder Ohne Buchse, der ist ca. 5mm flacher als ein S51 Zylinder.
Nun will ich wissen, ob der Kolben auch anders ist (Auser im Durchmesser natürlich ).

[ddrschrauber]

Natürlich muss dann die Kompressionshöhe angpasst werden. Wenn der Zylinder 5mm flacher ist, muss auch die Kompressionshöhe des Kolbens 5mm kleiner sein.

Der Tim

[schwalbe rider]

Ja , ist da jetzt Original oder nicht

[andi2]

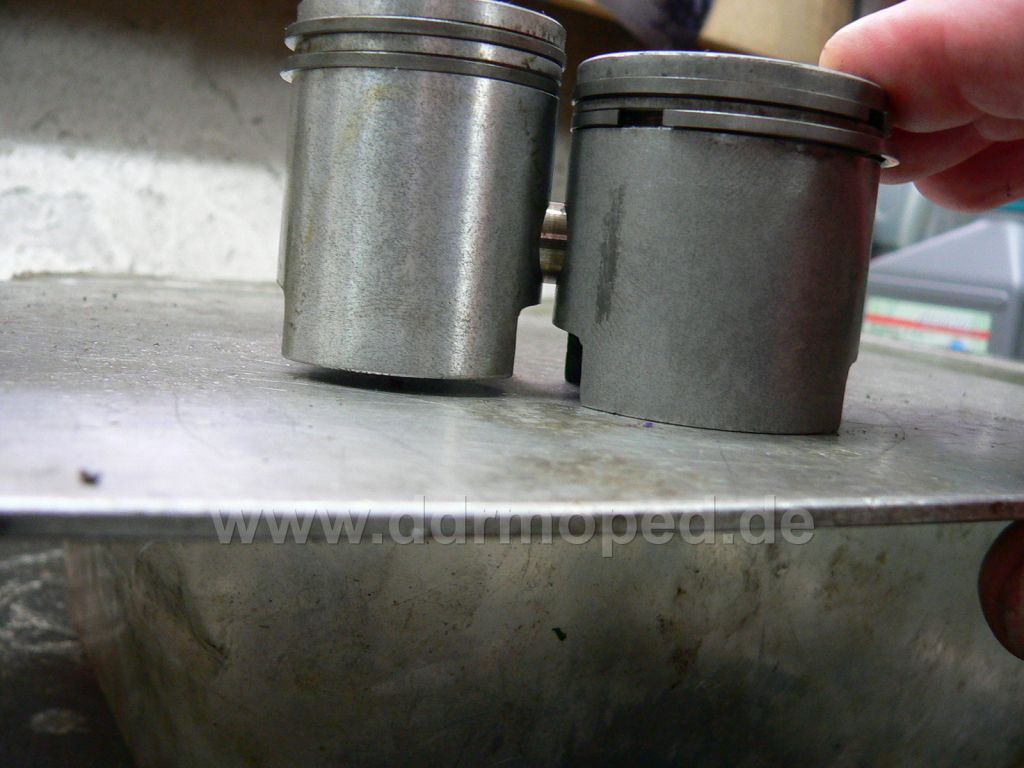

Hallo,hier zum Vergleich ori S 51 und S 70 Kolben(Bezugspunkt Kolbenbolzen).Die geringere Kompressionshöhe des S 70 Kolbens(kolbenbolzen-Kolbenoberkante) erfordert eine Anpassung des Kühlkörpers.Sonst müsste ein anderes Pleul bzw. Kurbelwelle verbaut werden.mfg andi

Angefügtes Bild

[andi2]

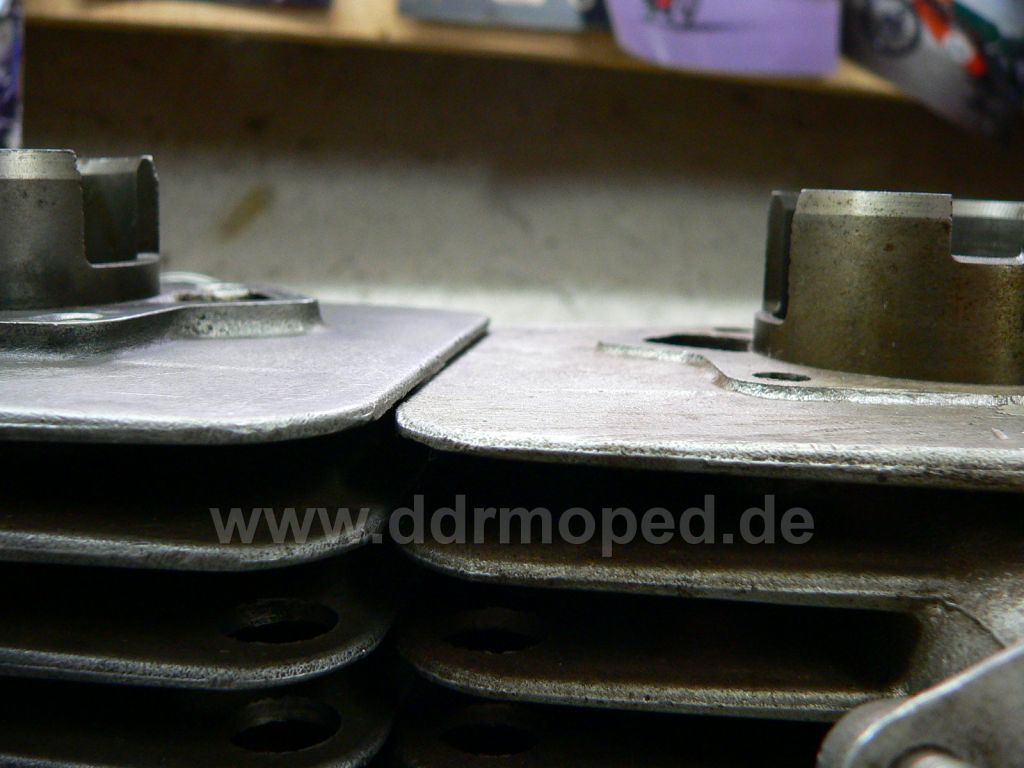

Hier noch mal zum Vergleich Kühlkörper S 51-S 70 alles original.mfg andi

Angefügtes Bild

[schwalbe rider]

Genau das wollte ich wissen. Danke.
Weil der Fuß so flach aussah. Aber wie überarbeitet sah er ebend auch nicht aus.
Sowas sollte man villeicht mal anpinnen

[andi2]

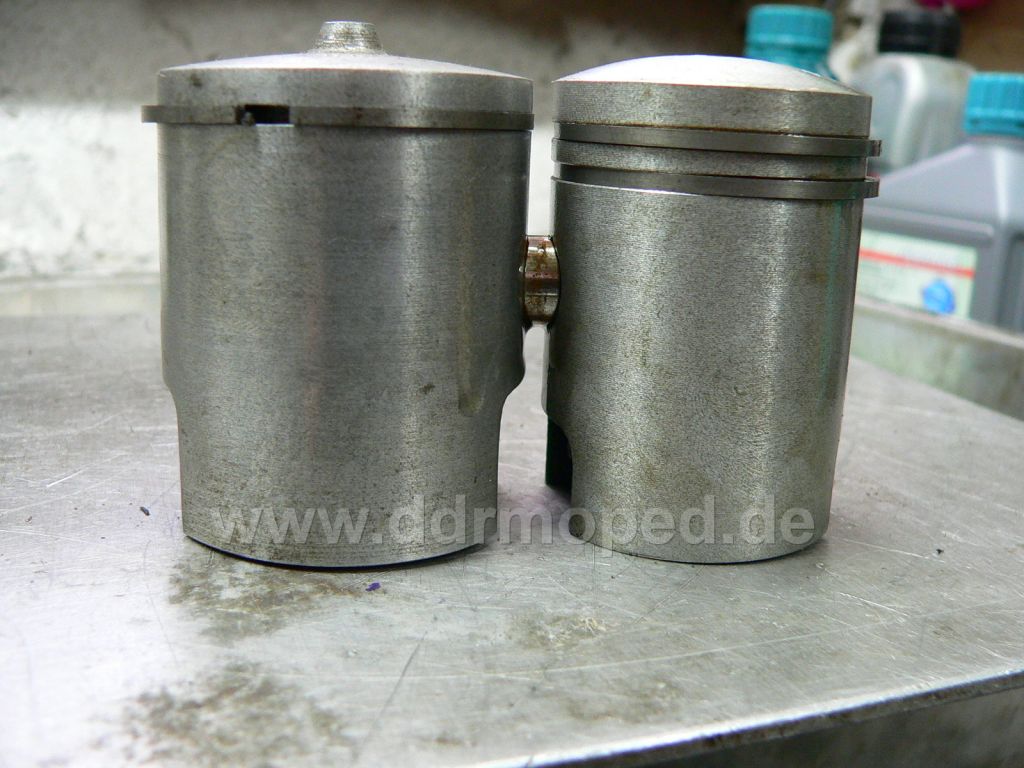

Hallo rider kein Problem immer ruhig fragen ist ja alles serie.Bei untenstehenden Bild wird es schon kniffliger(kolben Vogelserie)mfg andi

Angefügtes Bild

[schwalbe rider]

S50/ Schwalbe,... Kolben vs. S70?
