Simson E Zündung, Grundplattenmarkierung
Eisenbahner1983 |
|
Advanced Member
Gruppe: Mitglieder
Beiträge: 808
Mitgliedsnummer.: 5642
Mitglied seit: 03.07.2012
|
Moin, ich wollte heute mal meine Zündung nachstellen. Allerdings finde ich keine Markierung auf der Grundplatte. Bei mir ist noch eine DDR verbaut. Meine Frage: Was ist die Markierung ? Ist es der Punkt ? Mal hier an einen Nachbauteil gezeigt, was ich meine: Oder wo finde ich die Markierung ? Gruß Björn
--------------------
Guten Flug (Vogelserie) wünscht Björn aus der Seehafenstadt Emden (Ostfriesland) Simson Schwalbe KR51/1S Halbautomatik Baujahr 1974' Simson S51 B2-4 Baujahr 1981' (DDR Deutsche Post) Heldrungen Anhänger MKH M3 Baujahr 1978' Puch SR 150 Baujahr 1957' "SIMSON FAHRER OSTFRIESLAND"
|
|
|
docralle |
|
Advanced Member
Gruppe: Mitglieder
Beiträge: 6785
Mitgliedsnummer.: 3883
Mitglied seit: 01.10.2010
|
Wenn ich es net vergesse, mach ich mal ein Foto. Fausregel, die Einstellnasen auf der Grundplatte und am Motor gegenüber und Geber an der rechten Nase von der unteren Kralle.
Ansonsdem, wen absolut nichts zu sehen ist, Mitte der Pollücke nach außen führen und mit Messuhr ZZP auf Motorgehäuse makieren. Grundplatte auf Makierung einstellen.
Hat bis jetzt immer Funktioniert...
--------------------
Geduld ist etwas, was einem weiterbringt. 1986-2016 Der Roller wird 30Mein Fuhrpark: SR 50 CE (neues Projekt)Meine 51er 1 Mifa Universal (510); 1 Mifa Klappi (904) und 2 schöne Diamantfahräder.... Gruß Ralle
|
|
|
Unhold |
|
Advanced Member
Gruppe: Mitglieder
Beiträge: 4069
Mitgliedsnummer.: 3936
Mitglied seit: 22.10.2010
|
QUOTE (Eisenbahner1983 @ 22.08.2015, 05:10) | ... Wie gehe ich da genau vor ?
1,8 vor ot und in dieser Stellung dann den Geber mit Lücke im Einklang bringen.... Plus nachträgliches abblitzen ? ... |
Genau so. Kolben auf 1,8 mm vor OT einstellen und in dieser Stellung dann die zuvor mit einem dünnen Stift markierte Mitte der Spulenkerne des Gebers auf der Grundplatte mit der zuvor ebenso markierten Mitte der Polradlücke in Übereinstimmung bringen. Wenn du die jeweilige Mitte von Geber und Polradlücke exakt getroffen hast, dann sollte die Zündungseinstellung am Ende hinreichend genau sein. Da brauchst du dann auch nix mehr mit dem Stroboskop anzublitzen. Also peinlichst genau bei der Markierung der jeweiligen Mitte arbeiten!
--------------------
der Unhold
|
|
|
docralle |
|
Advanced Member
Gruppe: Mitglieder
Beiträge: 6785
Mitgliedsnummer.: 3883
Mitglied seit: 01.10.2010
|

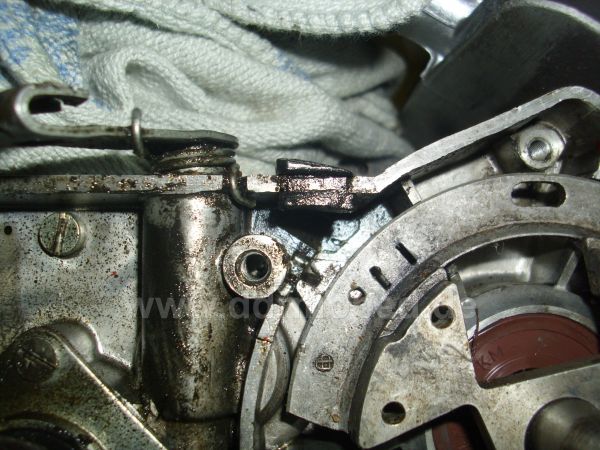

Schnell noch ein Foto, ungefähre Stelle der Einstellmöglichkeit, Unterkante der oberen Nase im Einklang mit Unterkante der oberen Nase am Motorgehäuse bringen...
Angefügtes Bild
--------------------
Geduld ist etwas, was einem weiterbringt. 1986-2016 Der Roller wird 30Mein Fuhrpark: SR 50 CE (neues Projekt)Meine 51er 1 Mifa Universal (510); 1 Mifa Klappi (904) und 2 schöne Diamantfahräder.... Gruß Ralle
|
|
|
docralle |
|
Advanced Member
Gruppe: Mitglieder
Beiträge: 6785
Mitgliedsnummer.: 3883
Mitglied seit: 01.10.2010
|

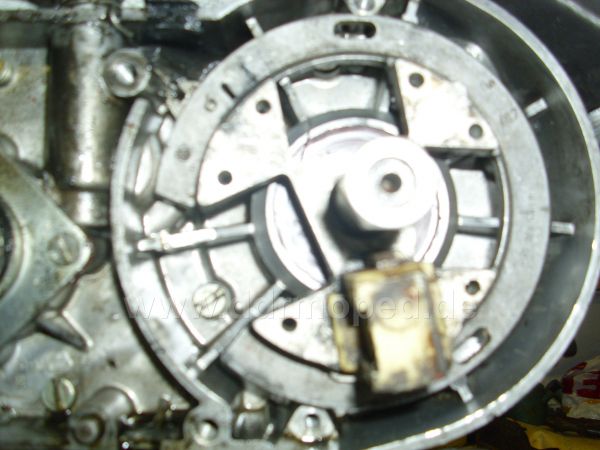

Gesamtansicht: Ohne Krallen!
Angefügtes Bild
--------------------
Geduld ist etwas, was einem weiterbringt. 1986-2016 Der Roller wird 30Mein Fuhrpark: SR 50 CE (neues Projekt)Meine 51er 1 Mifa Universal (510); 1 Mifa Klappi (904) und 2 schöne Diamantfahräder.... Gruß Ralle
|
|
|
docralle |
|
Advanced Member
Gruppe: Mitglieder
Beiträge: 6785
Mitgliedsnummer.: 3883
Mitglied seit: 01.10.2010
|

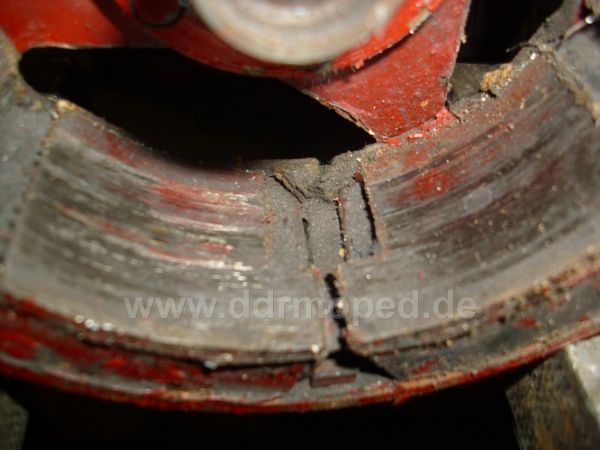

Pollücke, Variante 1 vermutlich. Gibt 2 Varianten und 3 Polradkörper für die EMZA
Angefügtes Bild
--------------------
Geduld ist etwas, was einem weiterbringt. 1986-2016 Der Roller wird 30Mein Fuhrpark: SR 50 CE (neues Projekt)Meine 51er 1 Mifa Universal (510); 1 Mifa Klappi (904) und 2 schöne Diamantfahräder.... Gruß Ralle
|
|
|
docralle |
|
Advanced Member
Gruppe: Mitglieder
Beiträge: 6785
Mitgliedsnummer.: 3883
Mitglied seit: 01.10.2010
|
V-Förmig.
--------------------
