> Unterschiedliche Federteller, Kupplungsvariationen beim M5X
Simsu
Geschrieben am: 31.01.2016, 13:14
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 180
Mitgliedsnummer.: 4427
Mitglied seit: 03.05.2011



Hallo zusammen,
ich habe eine Frage zum Federteller der Spiralfederkupplung auf Grundlage der folgenden Informationen (ganz unten auf der Seite): http://www.schwalbennest.de/simson/wiki/in...?title=Kupplung

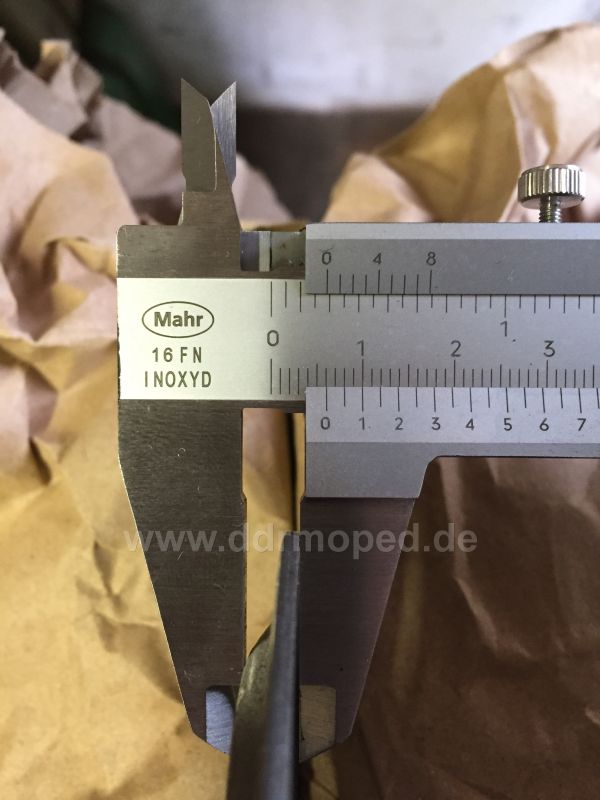

Dort steht, dass der Federteller des Sperber keine Kennzeichnung besitzt und 4,5 mm hoch ist. Ich habe einen solchen Teller ohne Kennzeichnung aber messe eine Höhe von 6 mm (Unterseite - Sitz der Federkappen | Bild 2). Dann müsste gemäß der Quelle allerdings eine "3" im Federteller eingeschlagen sein. Oder wird die Höhe von den flacheren Flächen zu Unterseite des Tellers gemessen? Da käme ich auf besagte 4,5 mm (Bild 1).

Angefügtes Bild
Angefügtes Bild


--------------------
Schöne Grüße

Max
PME-Mail
Top
Simsu
Geschrieben am: 31.01.2016, 13:16
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 180
Mitgliedsnummer.: 4427
Mitglied seit: 03.05.2011

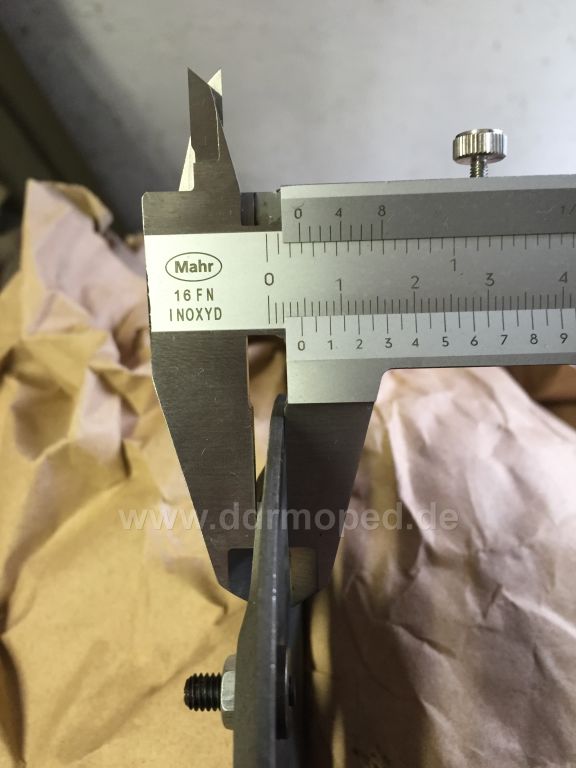

Und hier noch mal Messvariante Nummer zwei.

Angefügtes Bild
Angefügtes Bild


--------------------
Schöne Grüße

Max
PME-Mail
Top
SFT3250
Geschrieben am: 31.01.2016, 13:31
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 215
Mitgliedsnummer.: 6269
Mitglied seit: 17.03.2013



na wenn de auf 6mm kommst, ist das laut der verlinkten Textpassage ein Federteller vom M53


--------------------
Gruß Lars
PME-Mail
Top
SimsonSammler1234
Geschrieben am: 31.01.2016, 16:39
Zitat


Advanced Member
***

Gruppe: Moderator
Beiträge: 13534
Mitgliedsnummer.: 2069
Mitglied seit: 07.04.2009

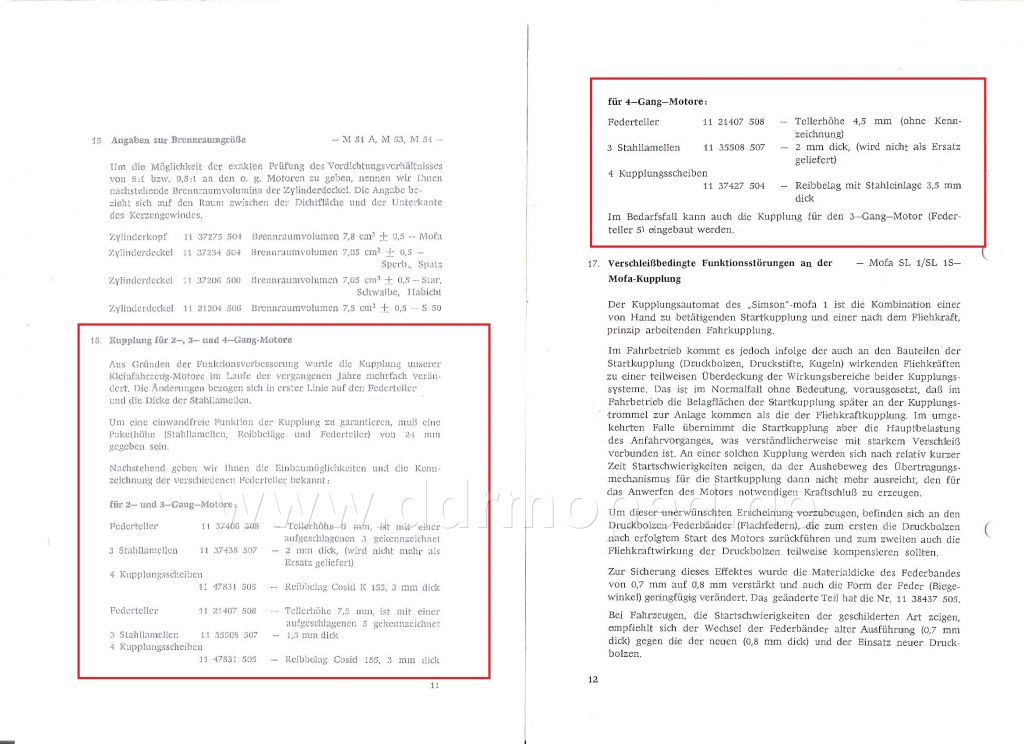

Hier kannst du genau nachlesen, wie die einzelnen Teile gekennzeichnet sein sollten und die Kupplungspakete nach Werksvorgabe zusammengestellt werden müssen.

Grüße Jörg

Angefügtes Bild
Angefügtes Bild


--------------------
Ersatzteile für die Überholung von Reibungsdämpfern gesucht? Schreibt mich an. Grüße Jörg
Originales Sitzbankschloß Vogelserie, Werkzeugkastendeckelschloß SR2, Seitendeckelschloß S50/S51 und andere Simson Schlösser ohne oder mit nicht passendem Schlüssel? Ihr wollt euer Originalschloß aber gerne wieder verwenden, weil die Nachbauten ja wie wir wissen nicht passen? Dann schreibt mir eine Nachricht, ich biete euch die Aufarbeitung, Reparatur und Schlüsselanpassung für diese Schlösser an. Biete auch komplette Schlösser zum Verkauf an.

Ich suche dauerhaft einzelne Schlösser (auch defekt) und BAB Schlüssel. Einfach alles anbieten.

Laut der Freigabe von MZA dürfen hier Simson Unterlagen veröffentlicht werden, die Erlaubnis dazu findest du HIER. Sollte es hier dennoch mal ein Problem mit einem Beitrag oder einer Veröffentlichung von mir geben, soll sich der Rechteinhaber bitte mit mir per PM in Verbindung setzen. Der Beitrag wird dann umgehend gelöscht.
PME-Mail
Top
Simsu
Geschrieben am: 31.01.2016, 18:43
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 180
Mitgliedsnummer.: 4427
Mitglied seit: 03.05.2011



Hallo,
das sind die gleichen Informationen, welche ich bereits verlinkt hatte. Noch mal die Kurzfassung meines Anliegens: Von wo nach wo wird die Höhe des Federtellers gemessen?
Ich besitze einen ohne Kennzeichnung, bei dem es sich folglich um den 4,5 mm hohen Federteller handeln müsste. Dieses Maß besitzt er allerdings nur an den flacheren Stellen.


--------------------
Schöne Grüße

Max
PME-Mail
Top
SimsonSammler1234
Geschrieben am: 01.02.2016, 13:54
Zitat


Advanced Member
***

Gruppe: Moderator
Beiträge: 13534
Mitgliedsnummer.: 2069
Mitglied seit: 07.04.2009



Sorry in die Verklinkung hatte ich nicht rein gesehen.

Der Federteller ist aus meiner Sicht 6mm.

Wenn ich meine Federteller mal in die Hand bekomme, mache ich von allen Ausführungen mal ein Foto mit Messschieber.

Grüße Jörg


--------------------
Ersatzteile für die Überholung von Reibungsdämpfern gesucht? Schreibt mich an. Grüße Jörg
Originales Sitzbankschloß Vogelserie, Werkzeugkastendeckelschloß SR2, Seitendeckelschloß S50/S51 und andere Simson Schlösser ohne oder mit nicht passendem Schlüssel? Ihr wollt euer Originalschloß aber gerne wieder verwenden, weil die Nachbauten ja wie wir wissen nicht passen? Dann schreibt mir eine Nachricht, ich biete euch die Aufarbeitung, Reparatur und Schlüsselanpassung für diese Schlösser an. Biete auch komplette Schlösser zum Verkauf an.

Ich suche dauerhaft einzelne Schlösser (auch defekt) und BAB Schlüssel. Einfach alles anbieten.

Laut der Freigabe von MZA dürfen hier Simson Unterlagen veröffentlicht werden, die Erlaubnis dazu findest du HIER. Sollte es hier dennoch mal ein Problem mit einem Beitrag oder einer Veröffentlichung von mir geben, soll sich der Rechteinhaber bitte mit mir per PM in Verbindung setzen. Der Beitrag wird dann umgehend gelöscht.
PME-Mail
Top
Simsu
Geschrieben am: 01.02.2016, 14:36
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 180
Mitgliedsnummer.: 4427
Mitglied seit: 03.05.2011



Hallo Jörg,
das wäre super - Danke schon mal.


--------------------
Schöne Grüße

Max
PME-Mail
Top
Unhold
Geschrieben am: 01.02.2016, 15:04
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 3336
Mitgliedsnummer.: 3936
Mitglied seit: 22.10.2010



Hallo Simsu,

das was du da hast ist ein Federteller für den Viergangmotor (Sperber) für die Kupplung mit 4 mit korkbesetzten Kupplungsscheiben aus Stahl. Gemessen wird hier beim Federteller immer das sogenannte "Funktionsmaß", in deinem Fall also die 4,5 mm von der Druckfläche des Federtellers bis zur Auflagefläche der 4 kleinen Federbecher. Für die Sperberkupplung spricht auch, dass dein Federteller ungekennzeichnet ist.

Ich hoffe, das hilft dir weiter. smile.gif


--------------------
der Unhold



"DEXIT" ... jetzt ! ... Raus aus der EU - her mit der D-Mark!
PM
Top
Simsu
Geschrieben am: 02.02.2016, 21:47
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 180
Mitgliedsnummer.: 4427
Mitglied seit: 03.05.2011



Hallo,
Würde mich freuen, wenn jemand einmal einen 4,5 mm Federteller beispielhaft vermessen und fotografieren könnte. Vielen Dank.

Mit Unhold hatte ich bereits bei PM geschrieben.


--------------------
Schöne Grüße

Max
PME-Mail
Top
Simsu
Geschrieben am: 05.02.2016, 19:19
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 180
Mitgliedsnummer.: 4427
Mitglied seit: 03.05.2011



Grüße,
ich habe mal AKF und Ostoase angeschrieben, da sie "Sperber Federteller" anbieten. Beide Händler haben mir gesagt, dass der Federteller ~ 6 mm hoch ist. Haben sie nun also doch keine Federteller für den Sperber oder sind mit den 4,5 mm wirklich das Maß der "flacheren Ebene" zur Druckfläche gemeint? Bitte, bitte Fotos machen Jörg. unsure.gif


--------------------
Schöne Grüße

Max
PME-Mail
Top
SimsonSammler1234
Geschrieben am: 06.02.2016, 20:03
Zitat


Advanced Member
***

Gruppe: Moderator
Beiträge: 13534
Mitgliedsnummer.: 2069
Mitglied seit: 07.04.2009



Ich mach nächste Woche Bilder wenn ich dazu komme.



--------------------
Ersatzteile für die Überholung von Reibungsdämpfern gesucht? Schreibt mich an. Grüße Jörg
Originales Sitzbankschloß Vogelserie, Werkzeugkastendeckelschloß SR2, Seitendeckelschloß S50/S51 und andere Simson Schlösser ohne oder mit nicht passendem Schlüssel? Ihr wollt euer Originalschloß aber gerne wieder verwenden, weil die Nachbauten ja wie wir wissen nicht passen? Dann schreibt mir eine Nachricht, ich biete euch die Aufarbeitung, Reparatur und Schlüsselanpassung für diese Schlösser an. Biete auch komplette Schlösser zum Verkauf an.

Ich suche dauerhaft einzelne Schlösser (auch defekt) und BAB Schlüssel. Einfach alles anbieten.

Laut der Freigabe von MZA dürfen hier Simson Unterlagen veröffentlicht werden, die Erlaubnis dazu findest du HIER. Sollte es hier dennoch mal ein Problem mit einem Beitrag oder einer Veröffentlichung von mir geben, soll sich der Rechteinhaber bitte mit mir per PM in Verbindung setzen. Der Beitrag wird dann umgehend gelöscht.
PME-Mail
Top
Simsu
Geschrieben am: 23.02.2016, 17:27
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 180
Mitgliedsnummer.: 4427
Mitglied seit: 03.05.2011



Hat vielleicht noch jemand anderes die Möglichkeit ein paar Bilder zu machen?


--------------------
Schöne Grüße

Max
PME-Mail
Top
Murph
Geschrieben am: 10.03.2016, 22:46
Zitat


Mitglied
**

Gruppe: Mitglieder
Beiträge: 58
Mitgliedsnummer.: 4847
Mitglied seit: 14.09.2011

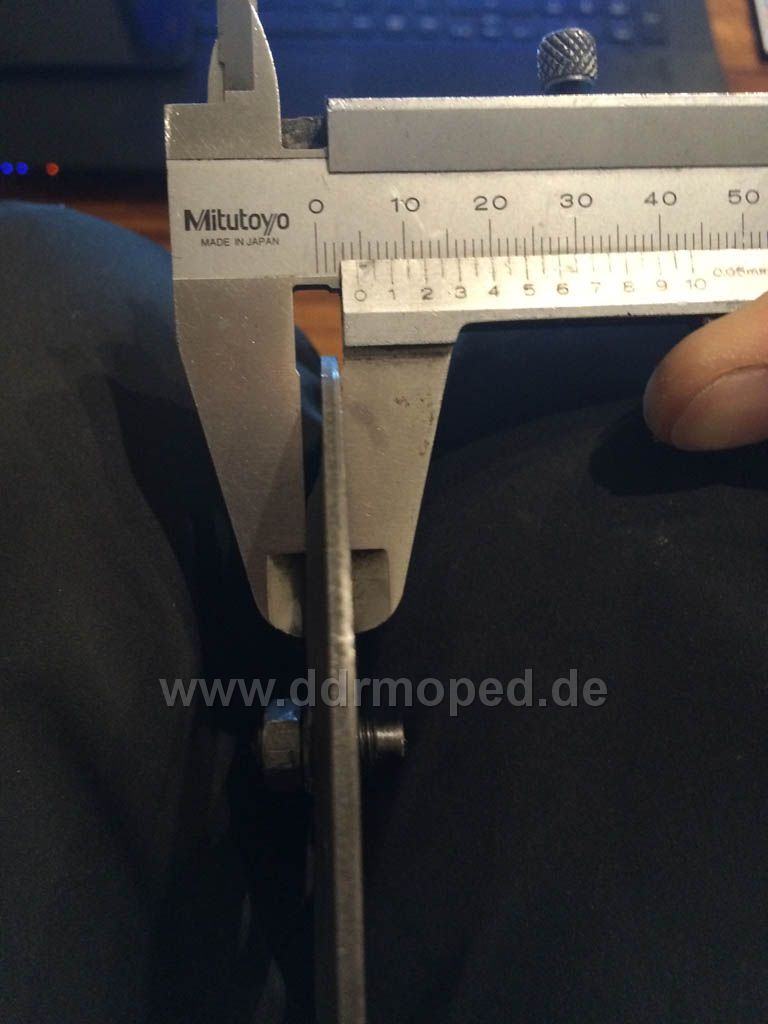

Hier der 4,5mm Federteller.

Angefügtes Bild
Angefügtes Bild


--------------------
PME-Mail
Top
Simsu
Geschrieben am: 11.03.2016, 05:54
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 180
Mitgliedsnummer.: 4427
Mitglied seit: 03.05.2011



Besten Dank - da ist er endlich. Fakt ist damit aber auch, dass man sich nicht darauf verlassen kann, dass der 4,5 mm Federteller der einzige ohne Markierung durch Schlagzahlen ist. Der von mir abgebildete Federteller (6 mm) besitzt ebenfalls keine Markierung.

Diesen zuletzt abgebildeten Federteller suche ich. Wer etwas abzugeben hat schreibt mir bitte eine PM - Danke!


--------------------
Schöne Grüße

Max
PME-Mail
Top
Simsonschraubär
Geschrieben am: 14.03.2016, 16:41
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 159
Mitgliedsnummer.: 4030
Mitglied seit: 29.11.2010



Hallo,
sorry dass ich nicht eher dazu gekommen bin. Hier nun die Bilder. Ich habe jetzt die Tiefere Sicke genommen, ist das richtig? Ich habe auf jeden Fall unterschiedliche da und diese ist flacher. Dann habe ich noch eine Flache die vom Durchmesser kleiner ist: 92 mm. Die normale ist 97 mm.

user posted imageuser posted imageuser posted imageuser posted image

Grüße, Richard.
