> Elektrik , Ein letztes Stück Arbeit!
dekon
Geschrieben am: 21.01.2017, 18:24
Zitat


Newbie
*

Gruppe: Mitglieder
Beiträge: 11
Mitgliedsnummer.: 9277
Mitglied seit: 08.01.2017

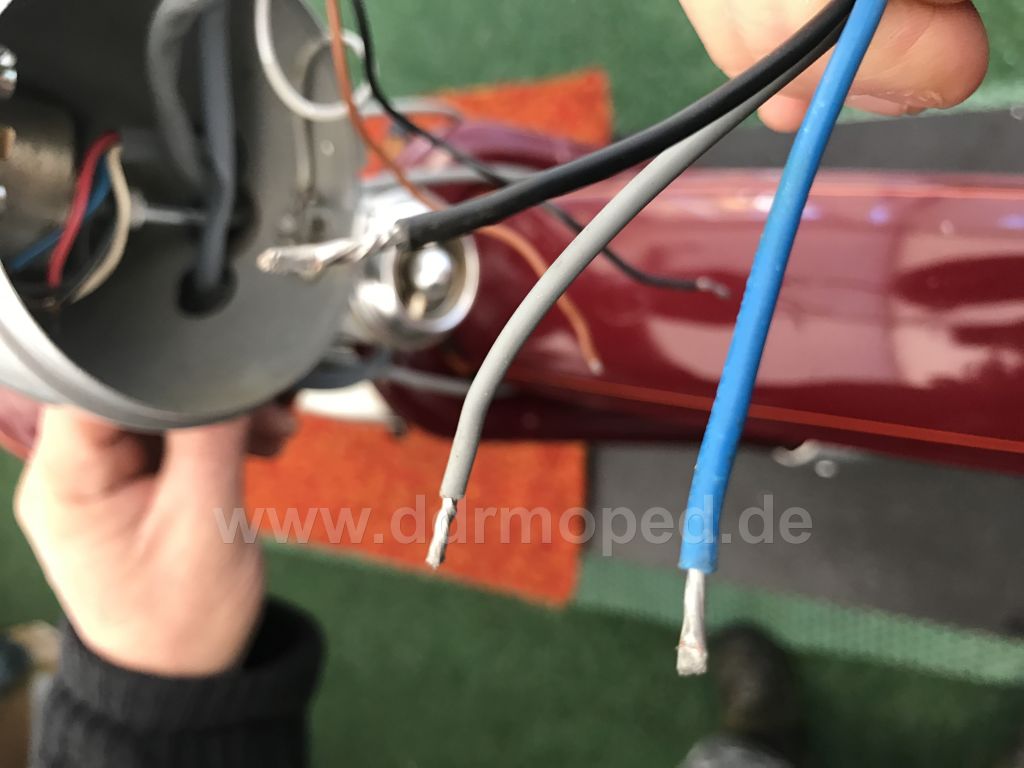

Hallo alle zusammen, schon mal vorab vielen vielen dank für die ganze Hilfe die ich hier bekommen habe und neue Leute kennlernen durfte. Jetzt zum letzten Problem die Elektrik. Da ich von sowas überhaupt keine Ahnung habe und kein Elektriker Privat kenne hoffe ich mal hier kann mir einer anhand der Fotos sagen wie ich es alles anschließen muss.
Das erste Foto kommt von der Lima....

Angefügtes Bild
Angefügtes Bild
PME-Mail
Top
dekon
Geschrieben am: 21.01.2017, 18:26
Zitat


Newbie
*

Gruppe: Mitglieder
Beiträge: 11
Mitgliedsnummer.: 9277
Mitglied seit: 08.01.2017

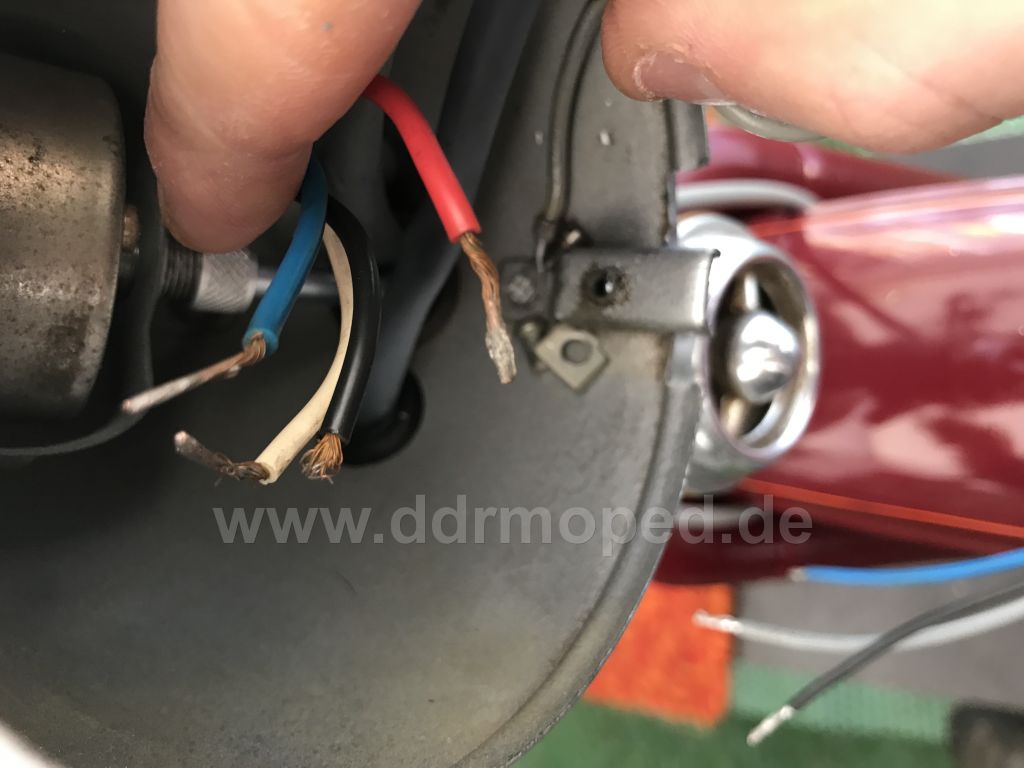

das zweite von der Hupe

Angefügtes Bild
Angefügtes Bild
PME-Mail
Top
dekon
Geschrieben am: 21.01.2017, 18:29
Zitat


Newbie
*

Gruppe: Mitglieder
Beiträge: 11
Mitgliedsnummer.: 9277
Mitglied seit: 08.01.2017

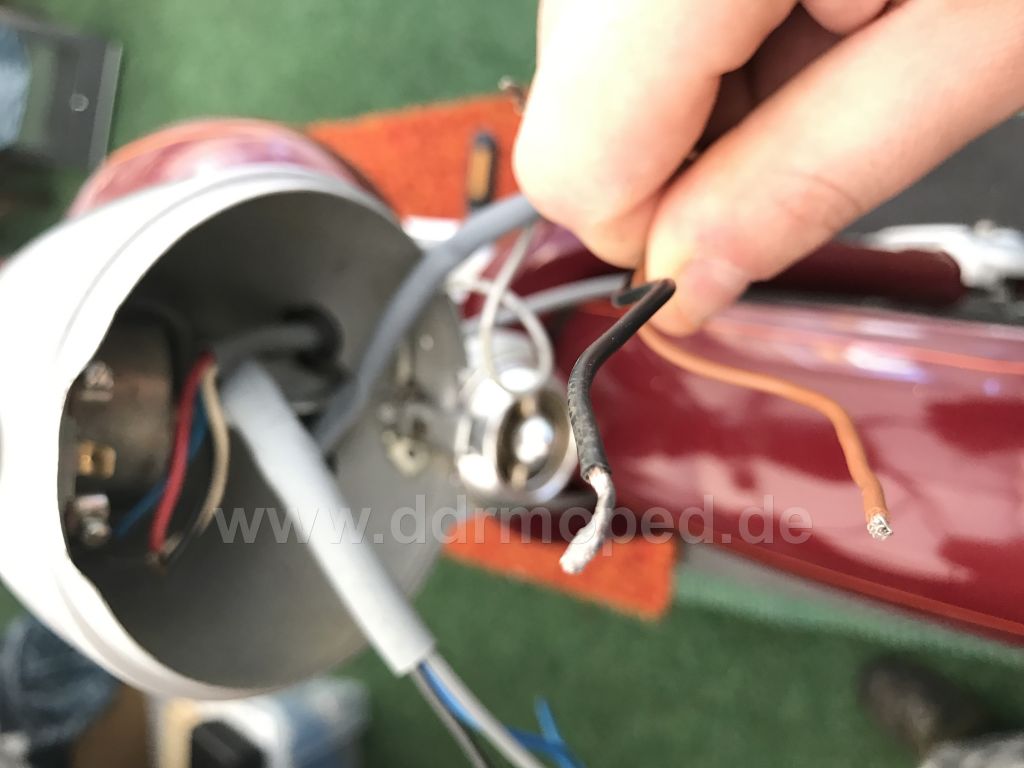

Das Dritte von Foto vom Schalter mit Hinterlicht ???

Angefügtes Bild
Angefügtes Bild
PME-Mail
Top
dekon
Geschrieben am: 21.01.2017, 18:30
Zitat


Newbie
*

Gruppe: Mitglieder
Beiträge: 11
Mitgliedsnummer.: 9277
Mitglied seit: 08.01.2017

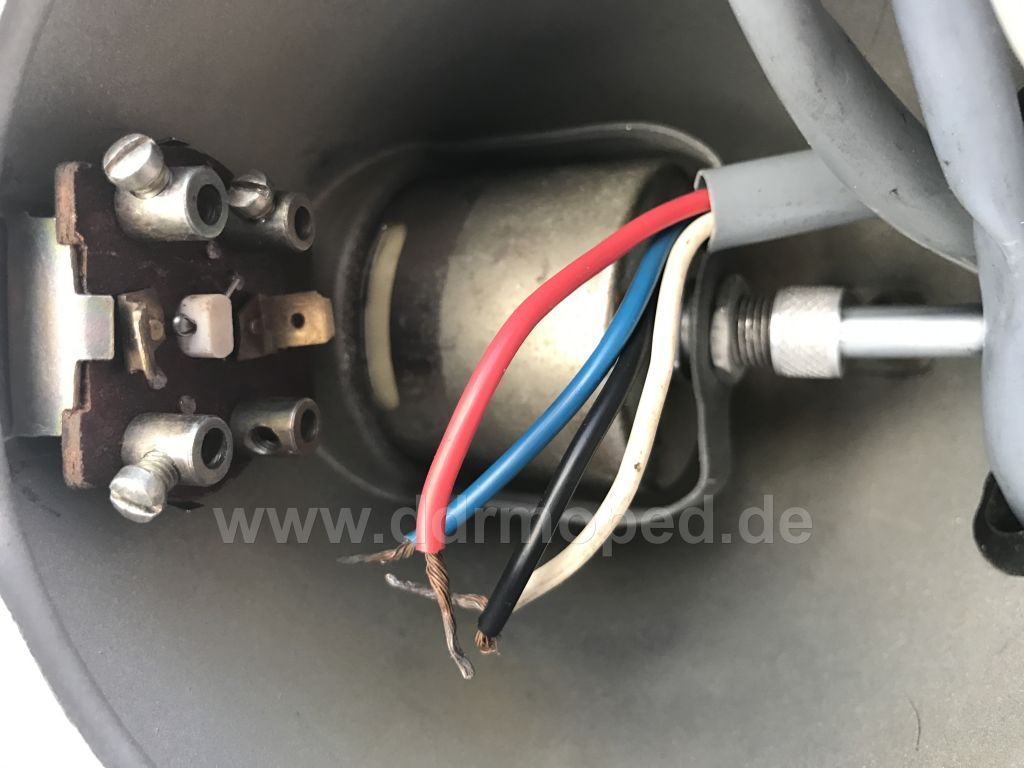

Das vierte ist der Schalter...

Angefügtes Bild
Angefügtes Bild
PME-Mail
Top
dekon
Geschrieben am: 21.01.2017, 18:33
Zitat


Newbie
*

Gruppe: Mitglieder
Beiträge: 11
Mitgliedsnummer.: 9277
Mitglied seit: 08.01.2017

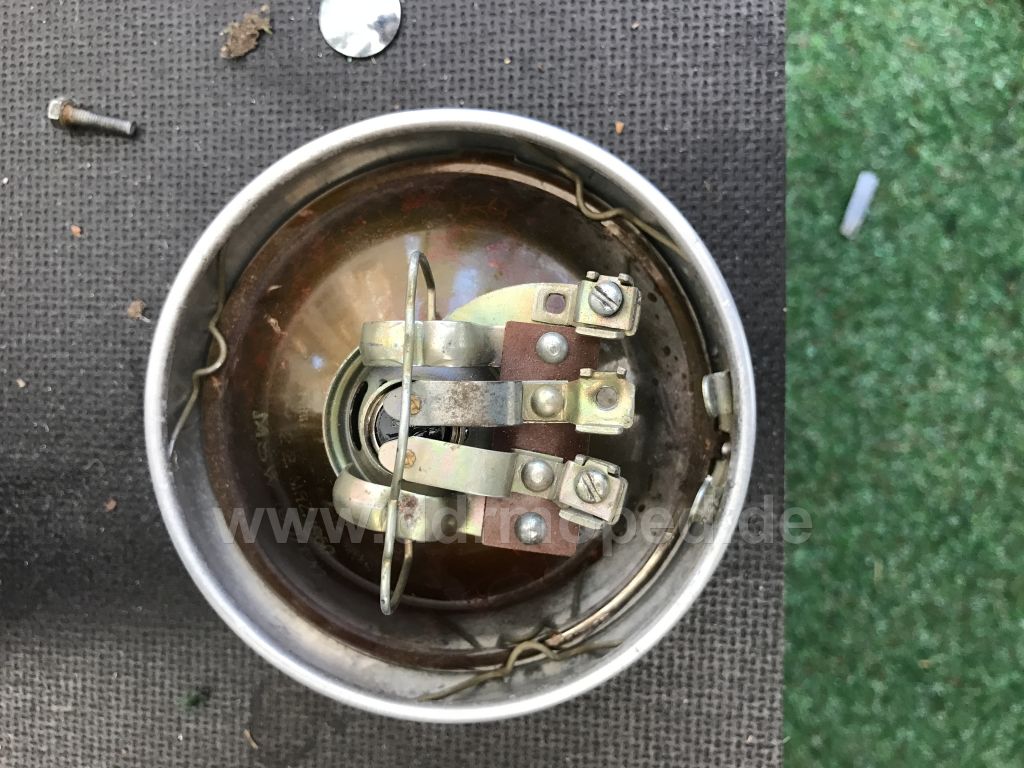

Das Fünfte und letzte ist die Lampe..... Ich hoffe ihr könnt mir noch einmal helfen da das, das letzte stück Arbeit ist und ich wie gesagt keine Ahnung von Elektrik habe. Danke schon mal für eure HILFE!!!!!!! _clap_1.gif _clap_1.gif thumbsup.gif thumbsup.gif

Angefügtes Bild
Angefügtes Bild
PME-Mail
Top
andifmt
Geschrieben am: 21.01.2017, 20:10
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 179
Mitgliedsnummer.: 2041
Mitglied seit: 29.03.2009



Wie soll Dir das denn jemand anhand der Bilder beschreiben? Wird bestimmt aufwändig.... _uhm.gif
Da wirst Du Dich wohl mit dem Schaltplan einmal auseinandersetzen müssen und dann nochmal fragen.


--------------------
Viele Grüße
Andreas
PME-Mail
Top
dekon
Geschrieben am: 21.01.2017, 20:59
Zitat


Newbie
*

Gruppe: Mitglieder
Beiträge: 11
Mitgliedsnummer.: 9277
Mitglied seit: 08.01.2017



Kann ja sein das mir jemand sagen kann wo was rein muss hmm.gif
PME-Mail
Top
JST1972
Geschrieben am: 21.01.2017, 22:06
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 133
Mitgliedsnummer.: 1292
Mitglied seit: 31.05.2008



Tja, gut wenn man nen Schaltplan hat und den auch lesen kann. blink.gif



--------------------
RT 125/3 Bj. 1959 (restauriert)
SR1 Bj. 1956 (restauriert)
SR2 E Bj. 1964 (restauriert)
KR51/1 Bj. 1976 (restauriert)
S51 B 2-4 Bj. 1985 (Altagsmoped)
PME-Mail
Top
essiquäler
Geschrieben am: 21.01.2017, 22:30
Zitat


Advanced Member
***

Gruppe: Moderator
Beiträge: 2498
Mitgliedsnummer.: 1154
Mitglied seit: 06.03.2008



Das Zündschloss ist von Spatz.


--------------------
Grüße Gerald
PME-Mail
Top
kradschütze
Geschrieben am: 22.01.2017, 08:59
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 1173
Mitgliedsnummer.: 6158
Mitglied seit: 27.01.2013



Unter den Splint vom Zünschlüssel muss auch noch ein Scheibe. Da passt auch was nach DIN.


--------------------
Gruß, Sven
PME-Mail
Top
Wolfgang
Geschrieben am: 22.01.2017, 09:00
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 2647
Mitgliedsnummer.: 195
Mitglied seit: 14.01.2006



Aus Deinen anderen Beiträgen schließe ich, dass es sich um ein SR2 handelt.

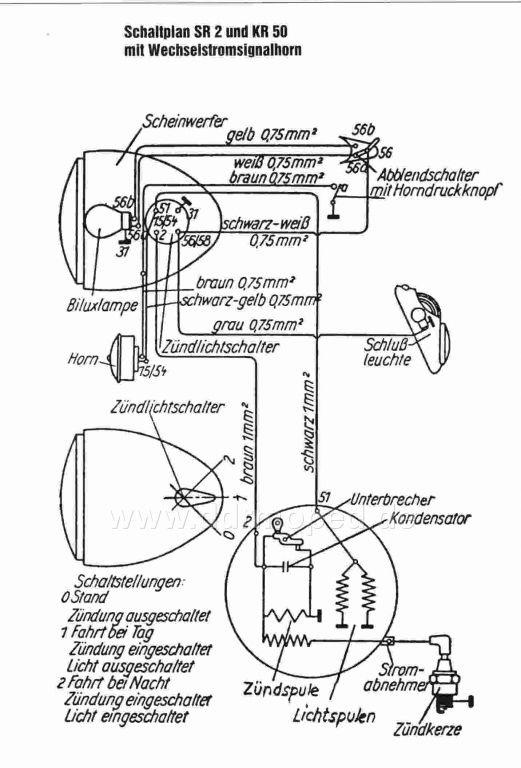

Daher hier erst einmal der Schaltplan.

Unabhängig vom falschen Zündschloss jetzt erst mal zu Deinem Bild 1:

Im Schaltplan siehst Du, dass vom Motor nur zwei Kabel kommen, Braun von Anschluss 2 geht zum Anschluss 2 am Zündschloss. Schwarz vom Anschluss 51 geht zum Anschluss 51 am Zündschloss.
Welche der Austausch-Farben bei Dir am Motor angeschlossen sind, musst Du selber schauen.

U.S.W.

Angefügtes Bild
Angefügtes Bild


--------------------
Das Wort ist die Quelle aller Missverständnisse
PME-Mail
Top
GrasserBenno
Geschrieben am: 22.01.2017, 13:47
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 3746
Mitgliedsnummer.: 5580
Mitglied seit: 12.06.2012



Habe keine Angst vor dem Schaltplan.
ich bin auch elektrischer Laie und stand zu beginn auch so dumm dar.
Einfach lange genug drauf schauen und vergleichen was du hast.
Mit jedem Kabel, welches du dann anschließt, erklärt sich der Plan immer mehr von alleine und aufeinmal wirds sogar relativ leicht den plan zu lesen.

Einfach mal machen, das klappt schon thumbsup.gif


--------------------
PME-Mail
Top
