> Reparatur Anschlussplatte Zündplatte SR2, Reparatur Anschlussplatte Zündplatte SR2
Wenzel
Geschrieben am: 22.10.2017, 09:12
Zitat


Newbie
*

Gruppe: Mitglieder
Beiträge: 28
Mitgliedsnummer.: 9713
Mitglied seit: 20.09.2017



Hallo und schönen Sonntag,

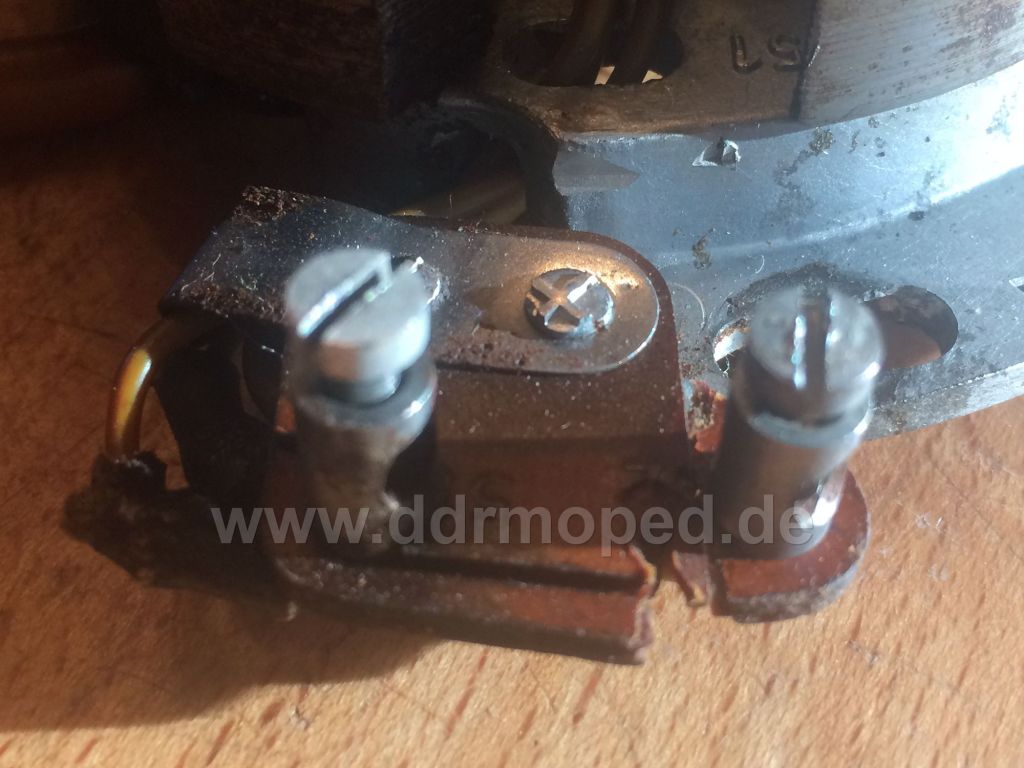

ich überhole gerade einen Essi-Motor und würde auch gern die Anschlussplatte der Zündplatte in Ordnung bringen, die ist erstens gebrochen und zweitens sind die Anschlussklemmen ganz schön verkeimt ... (siehe Bild)

Wie repariert Ihr so etwas?

Man könnte sich so eine kleine Platte aus Pertinax machen (CNC Fräse) und dann neue Klemmschrauben nehmen. Ich finde diese Klemmschrauben aber nirgends - wie heißen die richtig und wo kann man die kaufen?

Bin ein bissl ratlos ermm.gif

Viele Grüße!
Wenzel.

Angefügtes Bild
Angefügtes Bild
PME-Mail
Top
Wolfgang
Geschrieben am: 22.10.2017, 10:06
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 2644
Mitgliedsnummer.: 195
Mitglied seit: 14.01.2006



Fertige die Pertinaxplatte neu.
Die Anschlussklemmen kannst Du wieder verwenden. Die sind nur geschraubt. (Mutter auf der Rückseite). Und beachte die Verdrehsicherung!


--------------------
Das Wort ist die Quelle aller Missverständnisse
PME-Mail
Top
walterpl
Geschrieben am: 22.10.2017, 17:37
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 70
Mitgliedsnummer.: 9682
Mitglied seit: 03.09.2017



Hallo,

wenn du die Platte nicht nachbauen möchtest kann ich dir auch eine Grundplatte oder komplette Zündung verkaufen.

Gruß Walter
PME-Mail
Top
Wenzel
Geschrieben am: 29.10.2017, 11:01
Zitat


Newbie
*

Gruppe: Mitglieder
Beiträge: 28
Mitgliedsnummer.: 9713
Mitglied seit: 20.09.2017



Hallo,

ich habe mich für die Reparatur entschieden und würde gleich mal ein paar Bilder rein stellen.

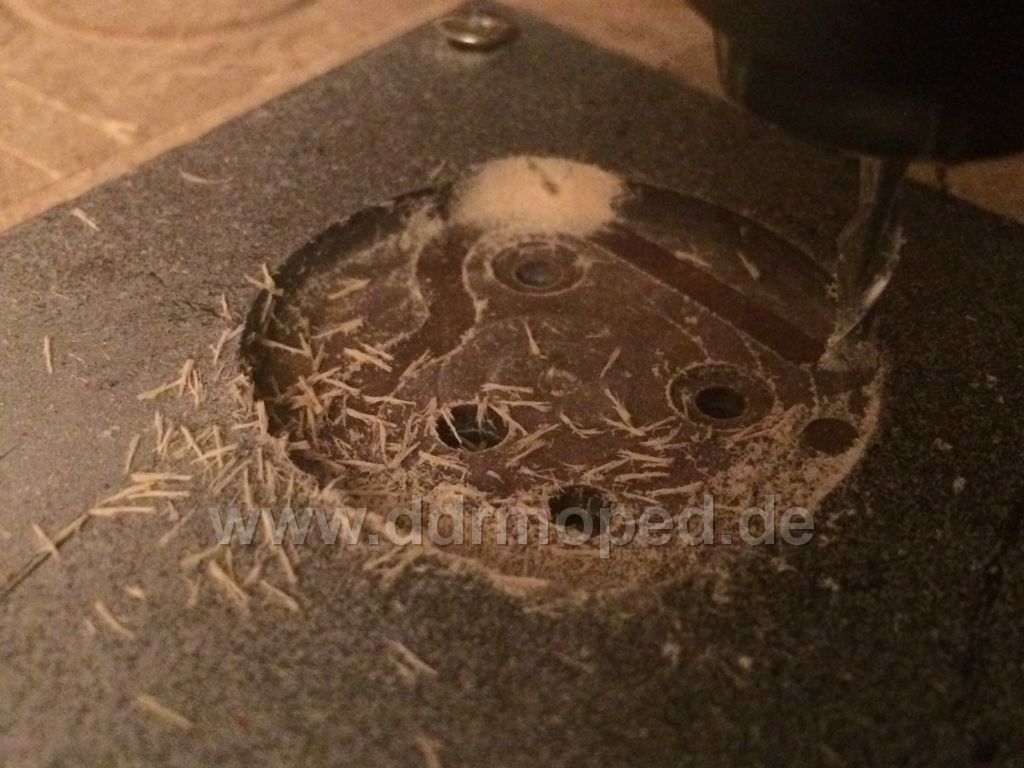

Die kleine Pertinax-Platte habe ich aus Hartpapier nachgefertigt. Hartpapier lässt sich deutlich besser bearbeiten als Hartgewebe. Um alles exakt passgenau hin zu kriegen kommt die CNC-Fräse zum Einsatz.

Angefügtes Bild
Angefügtes Bild
PME-Mail
Top
Wenzel
Geschrieben am: 29.10.2017, 11:11
Zitat


Newbie
*

Gruppe: Mitglieder
Beiträge: 28
Mitgliedsnummer.: 9713
Mitglied seit: 20.09.2017

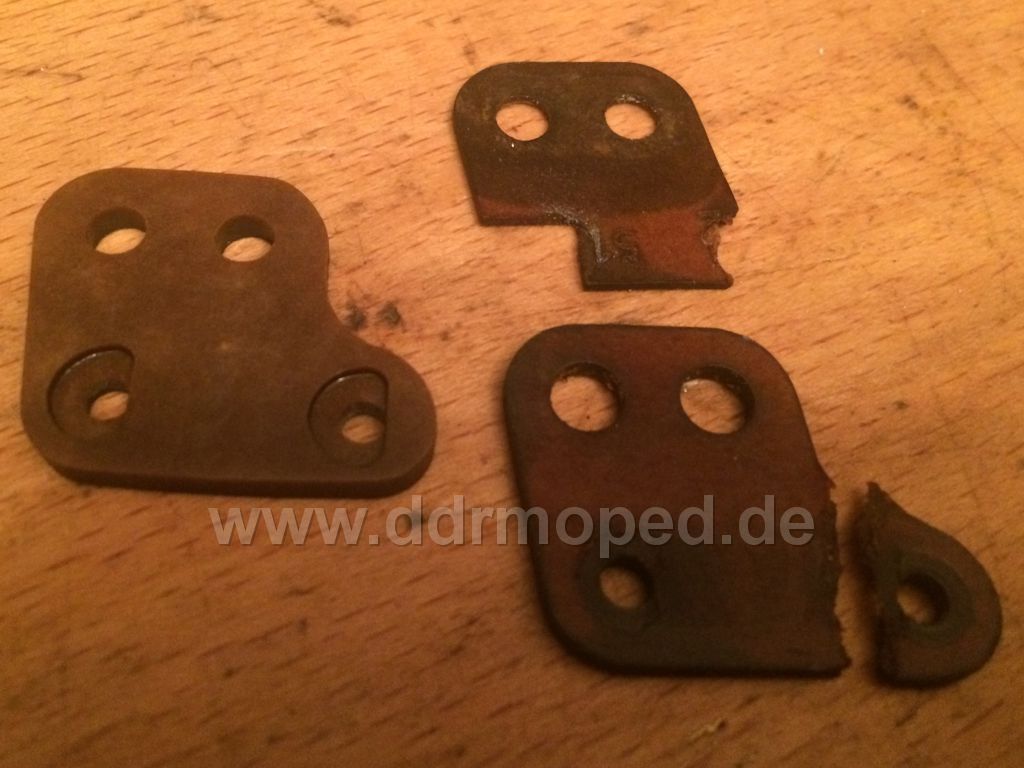

Die originale Platte ist zweischichtig. Die untere Platte ist 2,2mm dick und trägt alles. Oben ist noch eine Platte drauf mit einer Stärke von 0,9mm. Die dient als Verdrehsicherung für die Kontaktschrauben. Die Kontaktschrauben haben unten an der Auflagefläche einen Absatz. Der Absatz liegt seitlich an der dünnen Platte an und sichert so die Kontaktschraube gegen Verdrehen. Ganz schön clever.

Ich habe mich entschieden, die Platte etwas anders zu gestalten, aus einem Stück mit eingefrästen Kanten für die Kontaktschrauben. So ist die Platte deutlich stabiler. Rechts im Bild die originalen Platten, links meine Nachfertigung.

Angefügtes Bild
Angefügtes Bild
PME-Mail
Top
Wenzel
Geschrieben am: 29.10.2017, 11:15
Zitat


Newbie
*

Gruppe: Mitglieder
Beiträge: 28
Mitgliedsnummer.: 9713
Mitglied seit: 20.09.2017

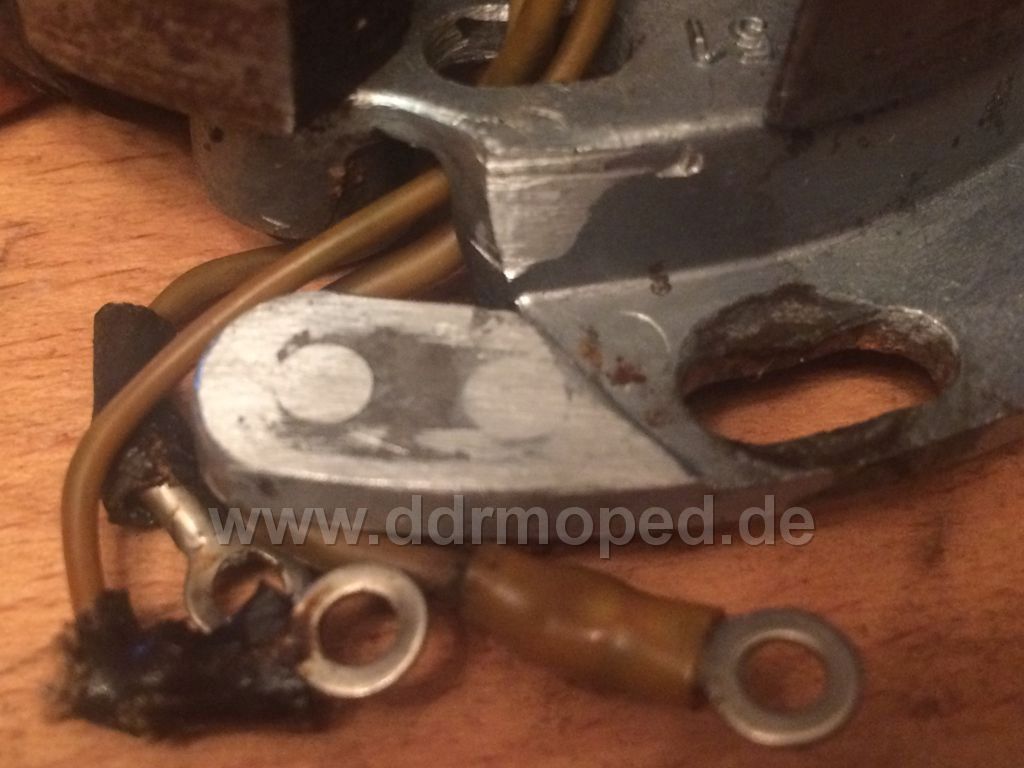

Original war die Platte angenietet, mit Nieten, die direkt Bestandteil des Grundkörpers sind. Die Reste davon habe ich abgesägt und die Fläche plan gefeilt.

Angefügtes Bild
Angefügtes Bild
PME-Mail
Top
Wenzel
Geschrieben am: 29.10.2017, 11:17
Zitat


Newbie
*

Gruppe: Mitglieder
Beiträge: 28
Mitgliedsnummer.: 9713
Mitglied seit: 20.09.2017

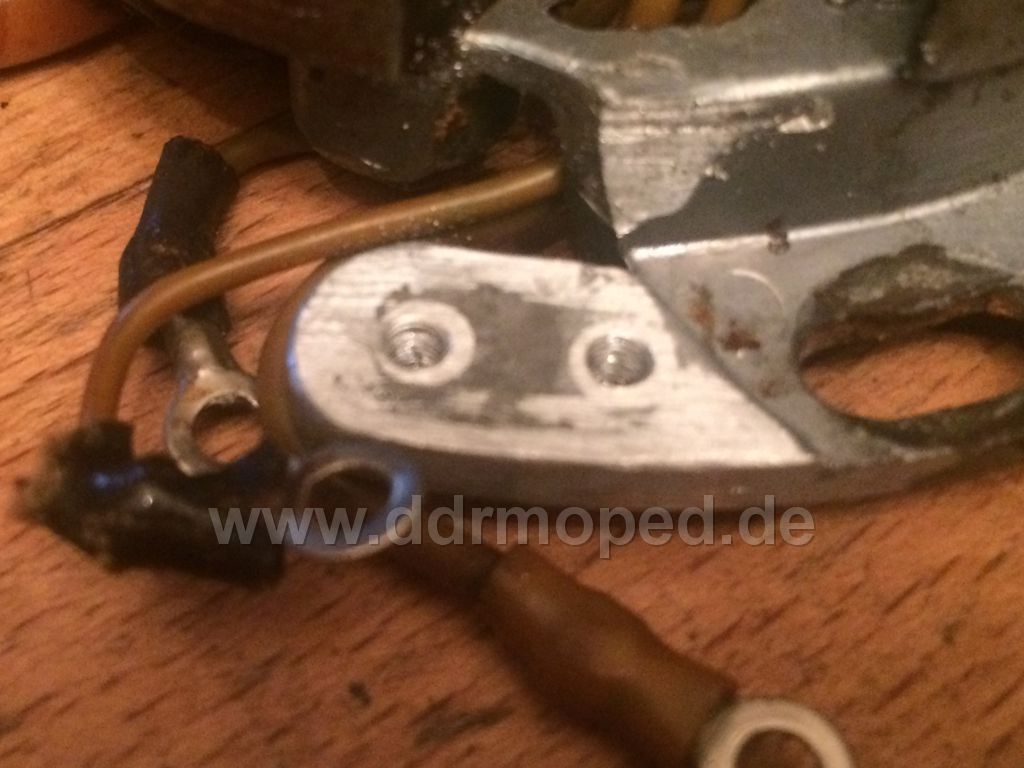

Nun habe ich exakt in der Mitte der ehemaligen Nieten jeweils ein Loch gebohrt, Durchmesser 2,5mm und ein M3-Gewinde rein geschnitten.

Angefügtes Bild
Angefügtes Bild
PME-Mail
Top
Wenzel
Geschrieben am: 29.10.2017, 11:18
Zitat


Newbie
*

Gruppe: Mitglieder
Beiträge: 28
Mitgliedsnummer.: 9713
Mitglied seit: 20.09.2017

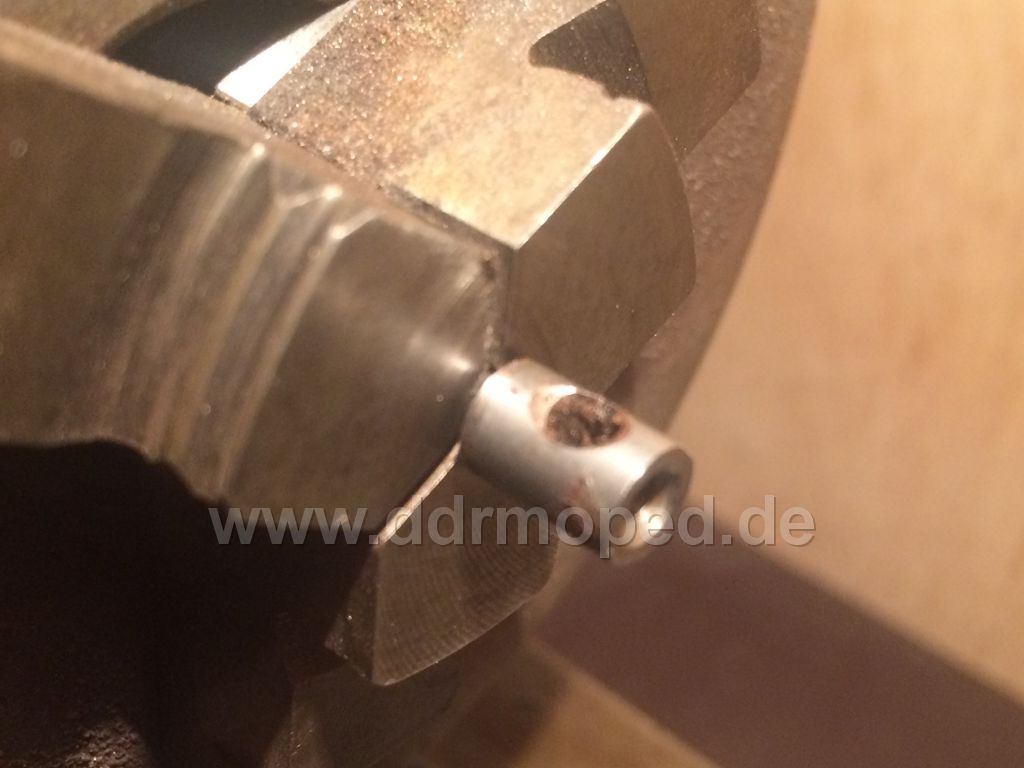

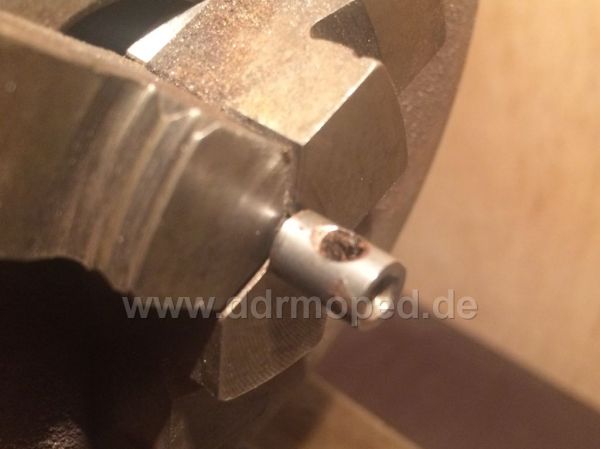

Die verkeimten Kontaktschrauben habe ich so gut es halt geht gereinigt und entrostet.

Angefügtes Bild
Angefügtes Bild
PME-Mail
Top
Wenzel
Geschrieben am: 29.10.2017, 11:22
Zitat


Newbie
*

Gruppe: Mitglieder
Beiträge: 28
Mitgliedsnummer.: 9713
Mitglied seit: 20.09.2017

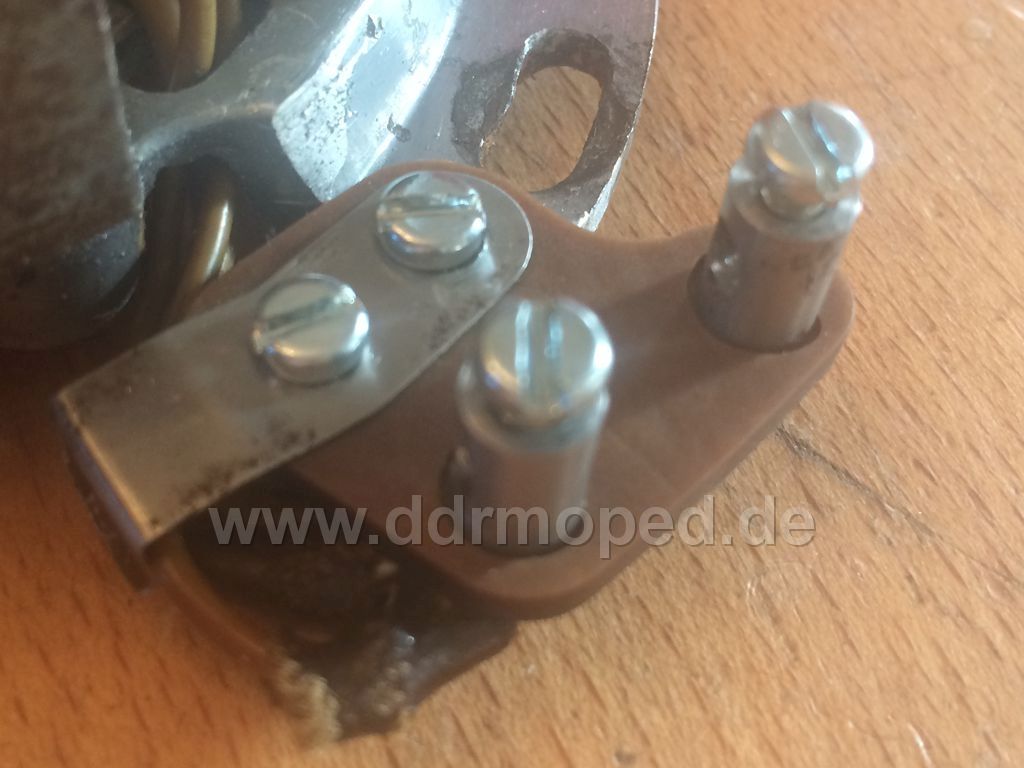

Fertig. Da die Platte genau die gleichen Maße hat wie die originale passte alles auf Anhieb. Auch die leicht veränderten Höhenmaße sind kein Problem, da ist genug Luft.

Genau die richtige Arbeit bei dem Sturm heute wink.gif

Angefügtes Bild
Angefügtes Bild
PME-Mail
Top
SimsonSammler1234
Geschrieben am: 29.10.2017, 12:30
Zitat


Advanced Member
***

Gruppe: Moderator
Beiträge: 13532
Mitgliedsnummer.: 2069
Mitglied seit: 07.04.2009



Sehr gut gemacht. thumbsup.gif

Grüße Jörg


--------------------
Ersatzteile für die Überholung von Reibungsdämpfern gesucht? Schreibt mich an. Grüße Jörg
Originales Sitzbankschloß Vogelserie, Werkzeugkastendeckelschloß SR2, Seitendeckelschloß S50/S51 und andere Simson Schlösser ohne oder mit nicht passendem Schlüssel? Ihr wollt euer Originalschloß aber gerne wieder verwenden, weil die Nachbauten ja wie wir wissen nicht passen? Dann schreibt mir eine Nachricht, ich biete euch die Aufarbeitung, Reparatur und Schlüsselanpassung für diese Schlösser an. Biete auch komplette Schlösser zum Verkauf an.

Ich suche dauerhaft einzelne Schlösser (auch defekt) und BAB Schlüssel. Einfach alles anbieten.

Laut der Freigabe von MZA dürfen hier Simson Unterlagen veröffentlicht werden, die Erlaubnis dazu findest du HIER. Sollte es hier dennoch mal ein Problem mit einem Beitrag oder einer Veröffentlichung von mir geben, soll sich der Rechteinhaber bitte mit mir per PM in Verbindung setzen. Der Beitrag wird dann umgehend gelöscht.
PME-Mail
Top
docralle
Geschrieben am: 29.10.2017, 13:15
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 5591
Mitgliedsnummer.: 3883
Mitglied seit: 01.10.2010



Kann ich ein paar bekommen?


--------------------
Geduld ist etwas, was einem weiterbringt.

1986-2016 Der Roller wird 30
Mein Fuhrpark:

SR 50 CE (neues Projekt)

Meine 51er

1 Mifa Universal (510); 1 Mifa Klappi (904) und 2 schöne Diamantfahräder....


Gruß Ralle
PME-Mail
Top
SimsonSammler1234
Geschrieben am: 29.10.2017, 15:04
Zitat


Advanced Member
***

Gruppe: Moderator
Beiträge: 13532
Mitgliedsnummer.: 2069
Mitglied seit: 07.04.2009



QUOTE (docralle @ 29.10.2017, 14:15)
Kann ich ein paar bekommen?

Stimmt eigentlich...ich würde mich anschließen. wink.gif

Grüße Jörg


--------------------
Ersatzteile für die Überholung von Reibungsdämpfern gesucht? Schreibt mich an. Grüße Jörg
Originales Sitzbankschloß Vogelserie, Werkzeugkastendeckelschloß SR2, Seitendeckelschloß S50/S51 und andere Simson Schlösser ohne oder mit nicht passendem Schlüssel? Ihr wollt euer Originalschloß aber gerne wieder verwenden, weil die Nachbauten ja wie wir wissen nicht passen? Dann schreibt mir eine Nachricht, ich biete euch die Aufarbeitung, Reparatur und Schlüsselanpassung für diese Schlösser an. Biete auch komplette Schlösser zum Verkauf an.

Ich suche dauerhaft einzelne Schlösser (auch defekt) und BAB Schlüssel. Einfach alles anbieten.

Laut der Freigabe von MZA dürfen hier Simson Unterlagen veröffentlicht werden, die Erlaubnis dazu findest du HIER. Sollte es hier dennoch mal ein Problem mit einem Beitrag oder einer Veröffentlichung von mir geben, soll sich der Rechteinhaber bitte mit mir per PM in Verbindung setzen. Der Beitrag wird dann umgehend gelöscht.
PME-Mail
Top
Wolfgang
Geschrieben am: 29.10.2017, 16:26
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 2644
Mitgliedsnummer.: 195
Mitglied seit: 14.01.2006



Saubere Arbeit! thumbsup.gif


--------------------
Das Wort ist die Quelle aller Missverständnisse
PME-Mail
Top
Wenzel
Geschrieben am: 29.10.2017, 17:52
Zitat


Newbie
*

Gruppe: Mitglieder
Beiträge: 28
Mitgliedsnummer.: 9713
Mitglied seit: 20.09.2017



Hallo,

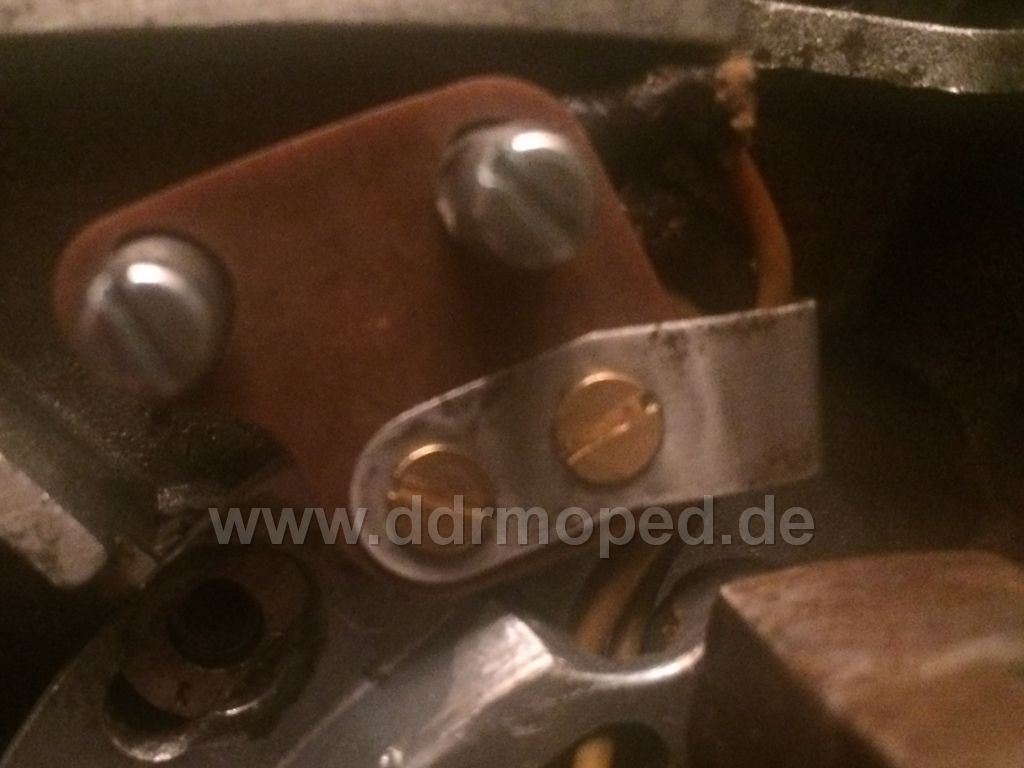

kleine Ergänzung: Die buckeligen Schlitzschrauben sind dann doch einen Hauch zu hoch, wenn man das Polrad richtig anbrummt. Ich habe nun Senkkopfschrauben genommen, dann passt es. Die werden noch getauscht gegen verzinkte oder Edelstahl, Messing in Alu ist nicht so gut.

Angefügtes Bild
Angefügtes Bild
PME-Mail
Top
Wenzel
Geschrieben am: 29.10.2017, 17:57
Zitat


Newbie
*

Gruppe: Mitglieder
Beiträge: 28
Mitgliedsnummer.: 9713
Mitglied seit: 20.09.2017



Hallo,

also "ein paar" dieser kleinen Platten mache ich natürlich nicht, aber wer bei der Sanierung seines Essis das gleiche Problem hat kann sich gerne per PN an mich wenden.

Grüße und schönen Sonntag noch,
Wenzel.
