> Kurbelwelleneinbau, Problem mit dem Spiel
Unhold
Geschrieben am: 26.07.2019, 12:37
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 3678
Mitgliedsnummer.: 3936
Mitglied seit: 22.10.2010



Bei mir ist folgendes Problem aufgetreten.

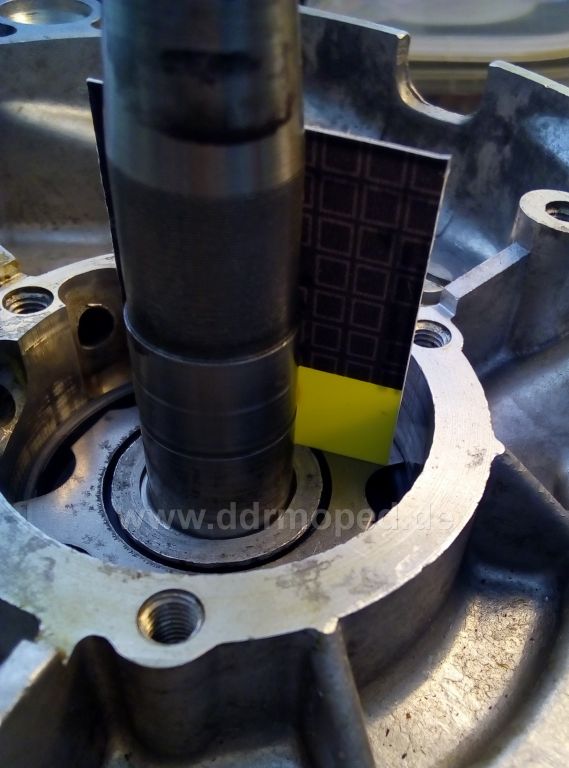

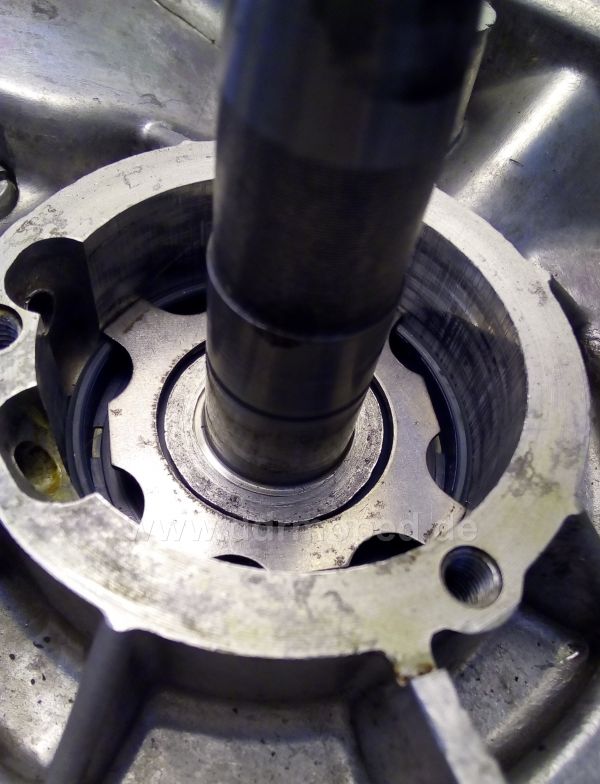

Gerade wollte ich nach einer Motorreparatur mit Lager- und Kurbelwellenwechsel das rechte Kurbelwellenlager einbauen, da ist mir aufgefallen, dass der Bund der Kurbelwelle dummerweise ca. 1 mm tiefer liegt, als die Ölleitscheibe. blink.gif
Offensichtlich ist der Bund, auf dem der rechte Simmerring läuft mit nur 8,5 mm etwas zu kurz.

Die Kurbelwelle will ich nun deshalb aber nicht wegschmeißen.

Angefügtes Bild
Angefügtes Bild


--------------------
der Unhold



"DEXIT" ... jetzt ! ... Raus aus der EU - her mit der D-Mark!
PM
Top
Unhold
Geschrieben am: 26.07.2019, 12:39
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 3678
Mitgliedsnummer.: 3936
Mitglied seit: 22.10.2010

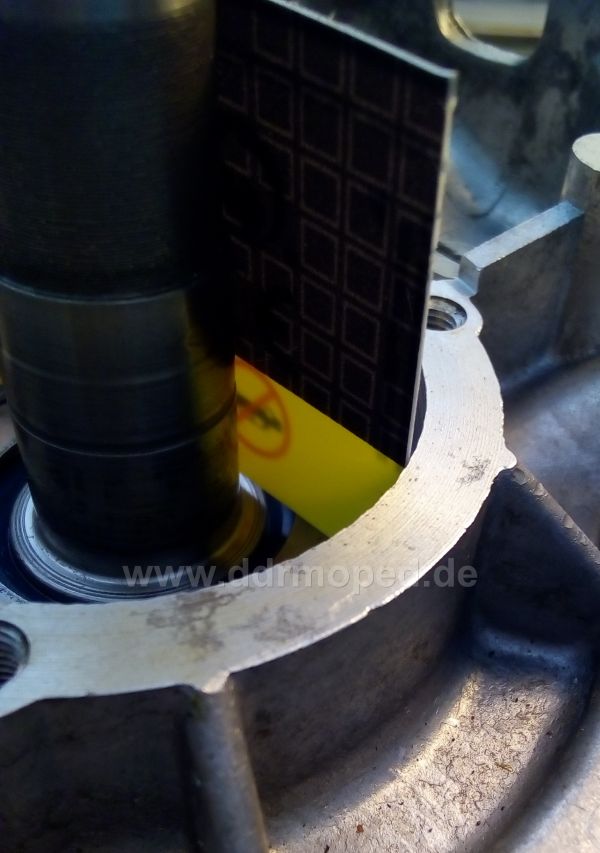

Wenn ich das rechte Kurbelwellenlager jetzt so einsetze und am Bund auf Anschlag bringe, dann drückt es mir doch innen den Simmerring diesen einem Millimeter raus und ins Kurbelgehäuse hinein. cry.gif

Die Kurbelwelle mitsamt dem linken KW-Lager mittels Distanzscheiben diesen 1 mm etwas weiter nach rechts zu verschieben, wäre zwar eine Möglichkeit, aber dadurch wäre dann leider die Kurbelwelle zu stark außermittig, nämlich links 2,4 mm Luft zwischen Kurbelwange und Kammerwand und rechts nur 0,3 mm Luft im Kurbelgehäuse.

Was mach ich denn nun? _uhm.gif

Angefügtes Bild
Angefügtes Bild


--------------------
der Unhold



"DEXIT" ... jetzt ! ... Raus aus der EU - her mit der D-Mark!
PM
Top
Unhold
Geschrieben am: 26.07.2019, 12:40
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 3678
Mitgliedsnummer.: 3936
Mitglied seit: 22.10.2010



... eventuell eine 1 mm-Distanzscheibe aus Stahl zwischen Kurbelwelle und Kurbelwellenlager legen? hmm.gif

Angefügtes Bild
Angefügtes Bild


--------------------
der Unhold



"DEXIT" ... jetzt ! ... Raus aus der EU - her mit der D-Mark!
PM
Top
Unhold
Geschrieben am: 26.07.2019, 13:08
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 3678
Mitgliedsnummer.: 3936
Mitglied seit: 22.10.2010



... dann würde es passen.

Was meinen denn die Herren Experten (bzw. auch Damen, Diverse, LGBT ...) zu dieser Idee?
Bestehen da aus technischer Sicht vielleicht irgendwelche Bedenken, dort so eine Ausgleichscheibe einzusetzen?

Weiß jemand vielleicht eine andere Lösung?

Angefügtes Bild
Angefügtes Bild


--------------------
der Unhold



"DEXIT" ... jetzt ! ... Raus aus der EU - her mit der D-Mark!
PM
Top
Roberto
Geschrieben am: 26.07.2019, 13:13
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 653
Mitgliedsnummer.: 7692
Mitglied seit: 08.10.2014



Was ist denn das eigentlich für ein Motor?

MfG Robert


--------------------
"Wozu Lack, es gibt doch Rost..."
PME-Mail
Top
Unhold
Geschrieben am: 26.07.2019, 13:23
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 3678
Mitgliedsnummer.: 3936
Mitglied seit: 22.10.2010



Das ist ein M53 von einer Schwalbe.


--------------------
der Unhold



"DEXIT" ... jetzt ! ... Raus aus der EU - her mit der D-Mark!
PM
Top
Roberto
Geschrieben am: 26.07.2019, 13:59
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 653
Mitgliedsnummer.: 7692
Mitglied seit: 08.10.2014



QUOTE (Unhold @ 26.07.2019, 13:23)
Das ist ein M53 von einer Schwalbe.

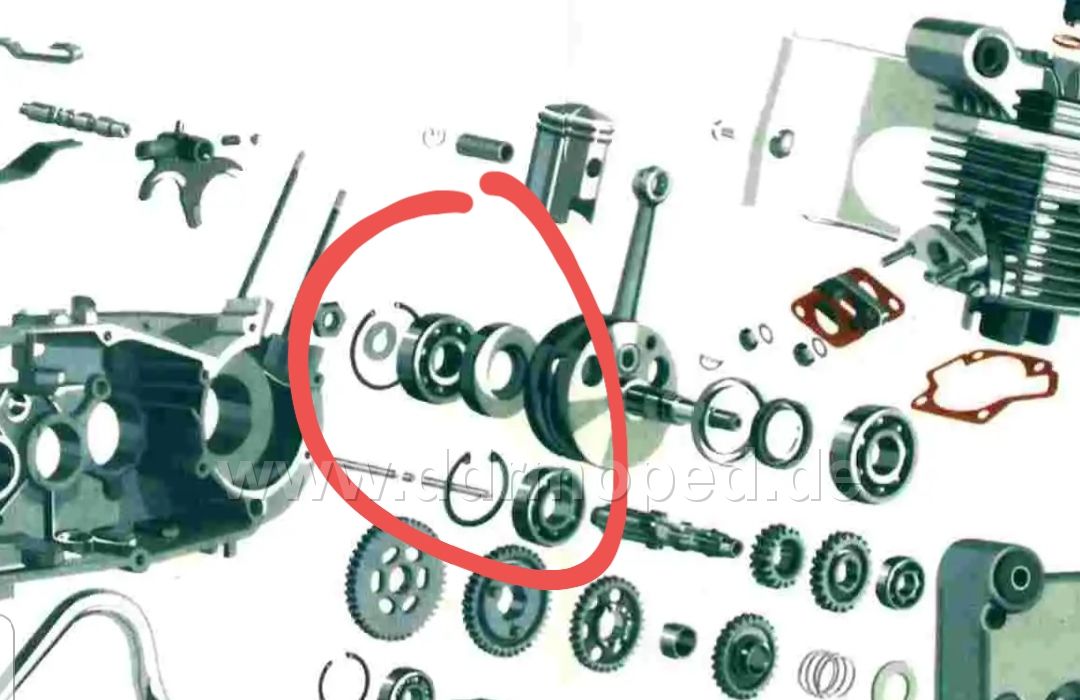

Auf der Explosionszeichnung seh ich diese Scheibe gar nicht... _uhm.gif

Sicher, dass die dort überhaupt hin gehört...

MfG


--------------------
"Wozu Lack, es gibt doch Rost..."
PME-Mail
Top
Unhold
Geschrieben am: 26.07.2019, 14:50
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 3678
Mitgliedsnummer.: 3936
Mitglied seit: 22.10.2010



Nein, da hast du recht. Normalerweise kommt dort keine Scheibe hin.

Die Distanzscheibe dort ist nur meine erste Idee zur Problemlösung.
Aber ich bin mir halt nicht ganz sicher, ob das so funktionieren könnte, oder ob es nicht vielleicht doch am Ende die Scheibe da drin zerlegt und mit einem Lagerfresser endet.


--------------------
der Unhold



"DEXIT" ... jetzt ! ... Raus aus der EU - her mit der D-Mark!
PM
Top
Roberto
Geschrieben am: 26.07.2019, 14:52
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 653
Mitgliedsnummer.: 7692
Mitglied seit: 08.10.2014



QUOTE (Unhold @ 26.07.2019, 14:50)
Da hast du recht. Normalerweise kommt dort keine Scheibe hin.

Die Distanzscheibe dort ist nur meine erste Idee zur Problemlösung.
Aber ich bin mir halt nicht ganz sicher, ob das so funktionieren könnte, oder ob es nicht vielleicht doch am Ende die Scheibe da drin zerlegt und mit einem Lagerfresser endet.

Ich meine die Sternscheibe...🤷‍♂️


--------------------
"Wozu Lack, es gibt doch Rost..."
PME-Mail
Top
Unhold
Geschrieben am: 26.07.2019, 15:17
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 3678
Mitgliedsnummer.: 3936
Mitglied seit: 22.10.2010



Ach so, das ist die sogenannte "Ölleitscheibe". Die gehört dort hin und ist auch bei jedem Motor drin.
Die gewährleistet, dass das Öl durch einen Spalt ins Kurbelwellenlager laufen kann. Andernfalls würde das Lager bündig dicht am Gummi-Simmerring anliegen und kein Öl mehr dazwischen durchfließen können.


--------------------
der Unhold



"DEXIT" ... jetzt ! ... Raus aus der EU - her mit der D-Mark!
PM
Top
Roberto
Geschrieben am: 26.07.2019, 15:27
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 653
Mitgliedsnummer.: 7692
Mitglied seit: 08.10.2014



QUOTE (Unhold @ 26.07.2019, 15:17)
Ach so, das ist die sogenannte "Ölleitscheibe". Die gehört dort hin und ist auch bei jedem Motor drin.
Die gewährleistet, dass das Öl durch einen Spalt ins Kurbelwellenlager laufen kann. Andernfalls würde das Lager bündig dicht am Gummi-Simmerring anliegen und kein Öl mehr dazwischen durchfließen können.

Die ist aber gar nicht mit eingezeichnet...

Ich weiß was das für eine Scheibe ist...

Angefügtes Bild
Angefügtes Bild


--------------------
"Wozu Lack, es gibt doch Rost..."
PME-Mail
Top
ENIGMA
Geschrieben am: 26.07.2019, 16:35
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 2105
Mitgliedsnummer.: 2215
Mitglied seit: 11.05.2009



Die ist glaub ich vom SR1/2 Motor und ist doch die Ursache für den 1 mm Abstand, oder? Lass sie weg wenn sie dort nicht hingehört.
PME-Mail
Top
Unhold
Geschrieben am: 29.07.2019, 14:50
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 3678
Mitgliedsnummer.: 3936
Mitglied seit: 22.10.2010



Na ja, die Ölleitscheibe gehört schon dort rein und muß dort auch drin sein, sonst wird ja das rechte Kurbelwellenlager nicht geschmiert, läuft trocken und verschleißt.
Oder meine ich das nur? hmm.gif

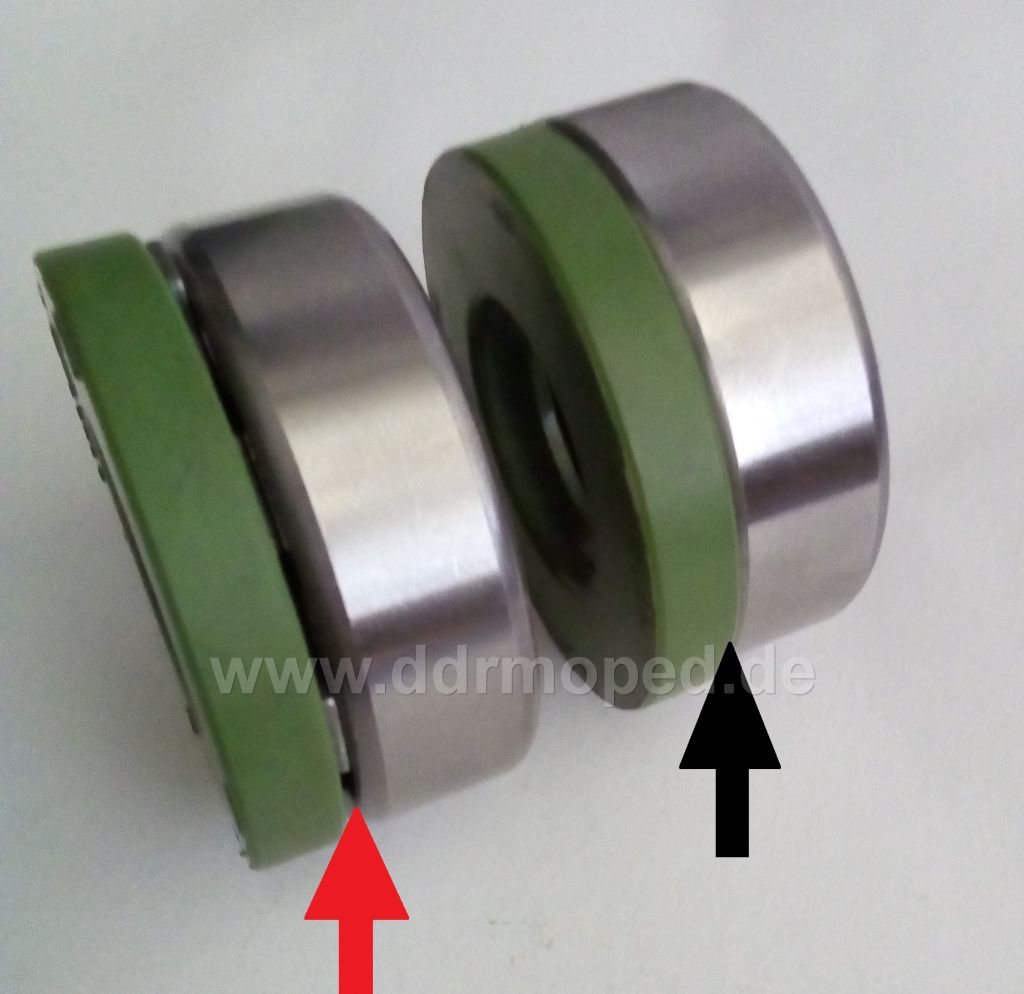

Die Ölleitscheibe hält doch den 1 mm Spalt zwischen Kugellager und Simmerring offen (roter Pfeil), durch den dann das Öl aus dem Schmierkanal oben von der Ölfangrille ins KW-Lager fließen kann.
Ohne die Ölleitscheibe kommt dort ja kein Tropfen Öl durch, weil der Gummi-Simmerring und das Lager bündig und öldicht miteinander abschließen würden (schwarzer Pfeil).

Angefügtes Bild
Angefügtes Bild


--------------------
der Unhold



"DEXIT" ... jetzt ! ... Raus aus der EU - her mit der D-Mark!
PM
Top
Unhold
Geschrieben am: 29.07.2019, 14:59
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 3678
Mitgliedsnummer.: 3936
Mitglied seit: 22.10.2010



Ich habe mich nun entschieden, dort eine passende 1 mm Stahlscheibe als Distanzscheibe einzusetzen, die ich mit etwas aushärtender temperaturbeständiger Dichtmasse auf den Bund der Kurbelwelle festkleben werde.

Was soll passieren?


--------------------
der Unhold



"DEXIT" ... jetzt ! ... Raus aus der EU - her mit der D-Mark!
PM
Top
essiquäler
Geschrieben am: 29.07.2019, 17:04
Zitat


Advanced Member
***

Gruppe: Moderator
Beiträge: 2609
Mitgliedsnummer.: 1154
Mitglied seit: 06.03.2008



Die Scheibe gehört dort rein,wenn du deine Ausgleichsscheibe nicht rein machst dann verschiebst du den Simmerring um ein Millimeter.


--------------------
Grüße Gerald
