Suche Bild vom "Motorraum"

Suche von einer 67er KR51 ein Bilder, auf welchem ich erkennen kann, welcher luftfilter und ansaugstutzen verbaut sind.
Mein Vergaser war bisher direkt ohne Ansaugbrücke an den Zylinder geflanscht. ( hab ich so gekauft )
Jetzt hab ich mir ein Zwischenstück gekauft, deshalb passt aber der T-förmige Luftfilter nichtmehr drauf.


Über Bilder würde ich mich freuen!



Gruß

Marcel

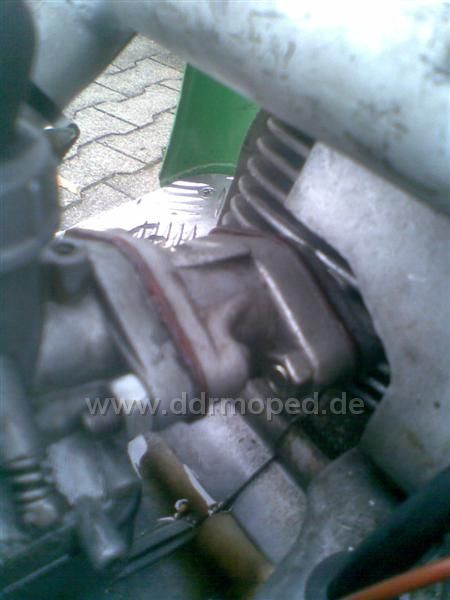

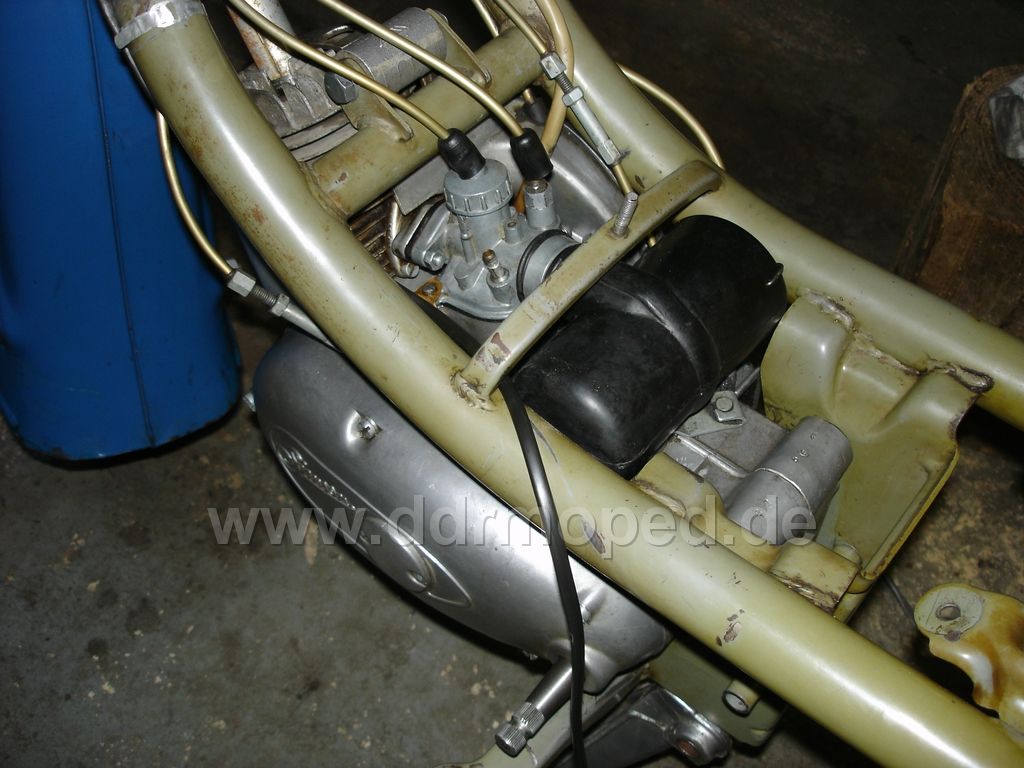

Here it is!

Angefügtes Bild

Hi,
eine 67er ist noch die normaler Kr51 richtig?
Welchen Vergaser fährst du denn (16N1-1?)
An den frühen war nämlich noch kein Zwischenstück drauf.
Also brauchst du nicht, dann passt auch der T-Luftfilter wieder.

MfG Marci

ich denke, das es der originale vergaser ist, ich hab nichts daran geändert, allerdings hat der vorbesitzer bei anderen sachen viel rumgepfuscht.
Dachte, das ein Zwischenstück immer verbaut war.

Korrekt, es war immer ein Zwischenstück verbaut, nur war bei den Ur KR51 bis 1968 das Zwischenstück auch gleichzeitig Adapter von Dreiecksflansch auf Vergaserflansch. Ab 68 war dann der Anschluss am Zylinder mit dem des Vergaser´s identisch. Beim Dreiecksflansch gibt es auch noch 2 Ausführungen, einmal einen für den NKJ 153 und den späteren für den 16N1, bei jenem die Winkel von Zylinder zu Vergaseranlagefläche verändert wurden.

Ostbiker, der Dreiecksflansch ist für mich kein Zwischenstück
Wenn dann ein Adapter

hat jemand ein bild von diesem dreiecksflansch ?

Das Wort Zwischen-Stück hat doch seine lokale Bedeutung schon innert. Es sitzt zwischen Zylinder und Vergaser! dementsprechend auch bei den 64-68ern das Zwischenstück vom Dreieck auf Norm- Anschluss.

Das Zeugs ist doch bestimmt einiges wert oder?

Mfg Ludwig

kann ich das französische kennzeichen ham ? besser noch es wären 2

wo bekomme ich einen solchen luftfilter her ? bzw was kann noch passen bei der KR51 ? Habe das gesamte Internet abgegrast, jedoch nichts gefunden auser dem T-Filter auf dem Bild, jedoch mit großem Anschluss.

ebay oder Teilemarkt und Geduld...

gibt es eine alternative ? was ist mit dem geraden luftfilter ? passt der ?

Dieser hier

heute hab ich das distanzstück wieder weggemacht da ich da nämlich nicht mit dem luftfilter fahren kann, da ich dann nicht die haube aufsetzen kann.


Angefügtes Bild
