Liebe Freunde, ich überlege schon lange, wie man dieses wichtige Thema "Abriss", was Viele nicht begreifen, mal abhandeln kann.
Das "nicht begreifen" ist nicht negativ behaftet, es ist in der Tat schwierig zu erklären und doch relativ einfach. Magnetismus und Spannung/Strom kann man nur bedingt sichtbar machen und sind auch nicht jedermanns Sache.

2 Bitten habe ich vorneweg: 1. schaut zuvor/hinterher/parallel dazu in den Zündungsfred, dort speziell Seite 1.
2. Lasst uns nach "habe fertig" drüber diskutieren. Merkt Euch also bitte Eure Fragen bis zum Schluss. Einzig auf Wolfgangs und des Schmieds Hilfe hoffe ich so etwas, weil beide in der Materie stecken und immer schöne Bildchens hinkriegen, was mir völlig abgeht. rolleyes.gif
-----------------------------------------------------

Die Zündung im Moped heisst ja richtig "Schwunglichtmagnetzündung". Man hat sie früher auch als Einheitszündung (z.B. MAW) oder Zündlichtmaschine bezeichnet.
Das Prinzip ist überall dasselbe, sogar bei den "Elektronischen" der S51-Reihe.

Die Bezeichnung Schwung (das Polrad)-Licht(gleichzeitig verantwortlich für die Spannungs fürs Licht)-Magnet (das Wirkungsprinzip)-Zündung (Funke halt wink.gif ) ist eine zusammengesetzte Wortkreation, die ich schon immer lustig fand. biggrin.gif Triffst aber, bis auf das "Schwung".

Die bei manchen Modellen vorhandene Batterie/Akku, Blinker etc. lassen wir mal weg, es hat mit der Funktion oder dem Abriss auch nichts zu tun.

Wir müsen uns zuerst mit dem Prinzip Magnetismus beschäftigen. Das ist im Zündungsfred schon erklärt: Wir haben im Polrad (fälschlicherweise auch manchmal "Schwungmasse" genannt) Permanentmagnete eingeklebt. Die falsche Bezeichnung deshalb: Man benötigt dort keine "Masse". Besser wäre es, das Polrad wäre trägheits- und masselos!

Diese Permanentmagnete haben jeweils einen Nord- und Südpol, die sich (bei Nord/Süd) gegenseitig anziehn und bei z.B. Nord/Nord gegenseitig abstossen.
Das kann jeder mit zwei kleinen Magneten selber probieren.
Warum?

Diese Magnete (permanent deshalb, weil immer vorhanden, nicht flüchtig) erzeugen in sich und um sich ein Magnetfeld. Dieses Magnetfeld entwickelt unterschiedliche magnetische Kräfte, die eigentlich leicht sichtbar gemacht werden können: Eisenfeilspäne auf ein Blatt Papier und den Magneten darunter gehalten. Die Späne richten sich exakt nach den bestehendenmagnetischen Feldlinien aus. So wie auf dem Bildchen.

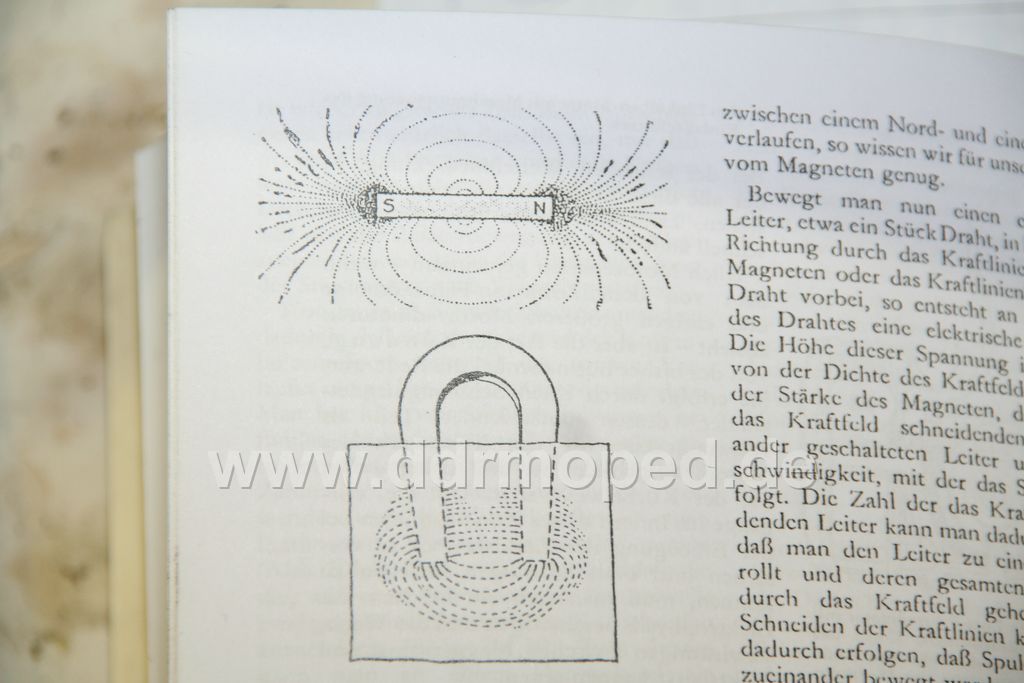

Und ab jetzt sprechen wir bei den Feldlinien (und so stellen wir uns das bitte auch vor!) nicht mehr von Feldlinien, sonder von Gummifäden.



Angefügtes Bild
Angefügtes Bild


--------------------
Wenn die Sonne der Kultur tief steht, werfen auch Zwerge lange Schatten.
Karl Kraus
PME-Mail
Top
NorbertE
Geschrieben am: 25.05.2009, 12:47
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 14940
Mitgliedsnummer.: 211
Mitglied seit: 05.02.2006



Im Polrad sind nun 6 (manchmal mehr, manchmal weniger, aber immer eine gerade Anzahl!!) dieser Permanentmagnete vom oberen Bild oben eingearbeitet.Und zwar so, dass der eine Pol des Magneten innen ist, der andere aussen am Polrad. In einem definierten Abstand zueinander und schön abwechselnd +/-/+.... Alle sind gleich gross und dazwischen ist immer ein Stück Isoliermaterial, um sie im richtigen Abstand zu halten.
Dieser Isolierabstand ist massgeblich verantwortlich für den ominösen Abriss. Das werden wir noch sehn!!

Die Zündspule (alle Spulen!) bestehen aus einem laminierten Eisenkern, um den Draht gewickelt ist. Laminiert (einzelne, geschichtete Bleche) deshalb, weil diese Anordnung den Gummifäden das "Durchkommen" erleichert.

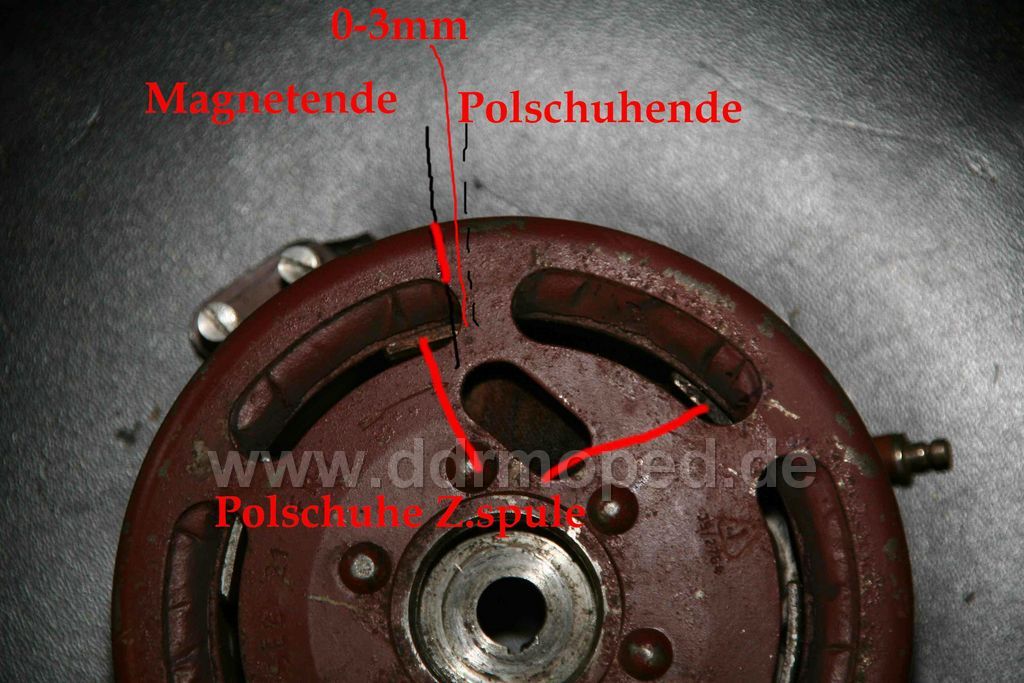

Die Enden des Eisenkerns der Spulen (die Polschuhe) haben exakt den Abstand zweier Magnetanfänge.

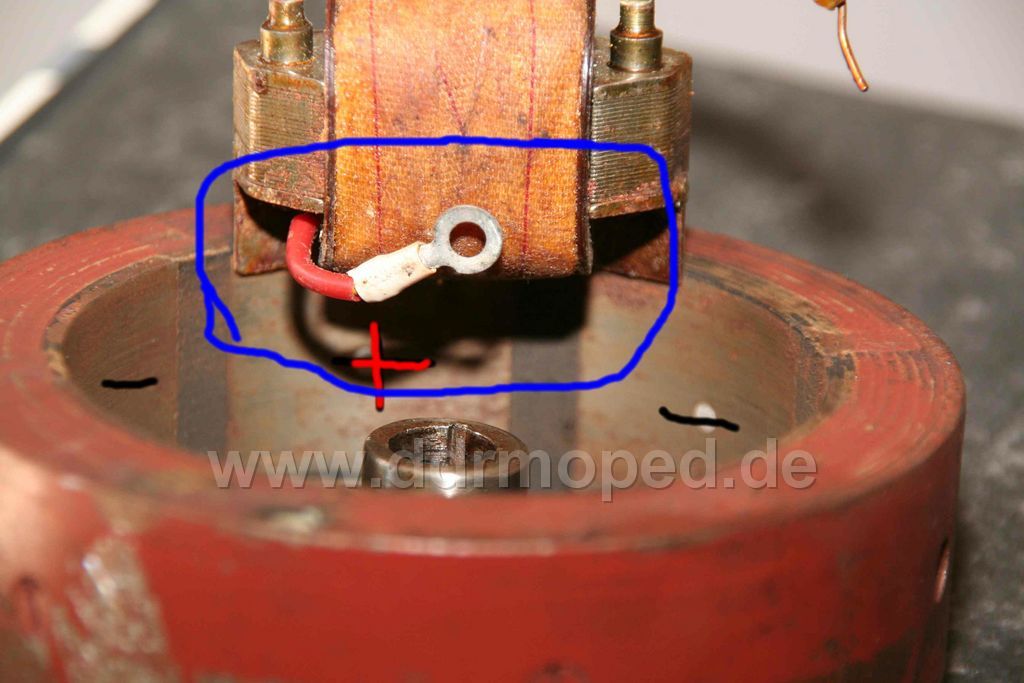

Die stehen nun, wie auf dem Foto jeweils an einem Nord und an einem Südende. Dadurch schliesst sich der Kreis und die Gummifäden gehen durch den Eisenkern der Spule durch. Da die Magnetkraft aber genau in der Mitte der Magneten am stärksten ist, haben wir in der Stellung auf dem Foto ein Gummifäden-Ei. Die Fäden sind also "gespannt".

Angefügtes Bild
Angefügtes Bild


--------------------
Wenn die Sonne der Kultur tief steht, werfen auch Zwerge lange Schatten.
Karl Kraus
PME-Mail
Top
NorbertE
Geschrieben am: 25.05.2009, 15:13
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 14940
Mitgliedsnummer.: 211
Mitglied seit: 05.02.2006

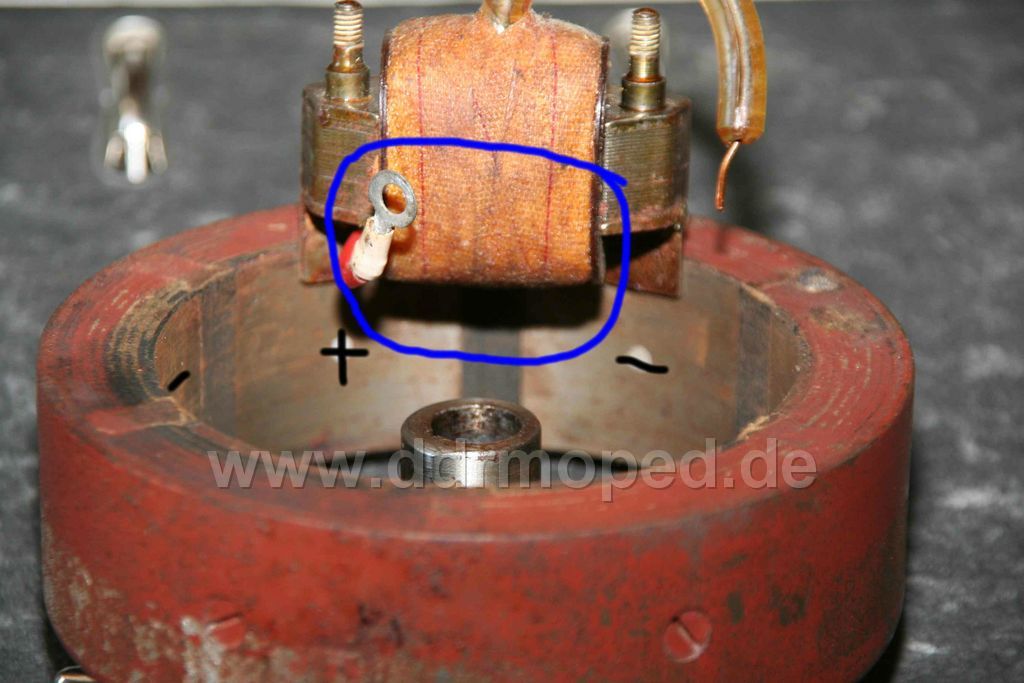

Nun dreht sich das Polrad weiter, die Spule bleibt stehn. D.h. die Magnetpole +/- wandern weiter. Nun kommen wieder unsere Gummifäden ins Spiel. Was im Bild vorher noch ein Ei war ist, wenn die Polschuhe genau auf der Mitte der Magnete stehen, nun ein exakter Kreis. Hier ist die Magnetkraft am Grössten. Die als Magnetkraft bezeichnete bleibt auch über den gesamten Weg über einen Magnetpol gleich, nur die Feldlinien (die Gummifäden) verspannen/verzerren sich.

Angefügtes Bild
Angefügtes Bild


--------------------
Wenn die Sonne der Kultur tief steht, werfen auch Zwerge lange Schatten.
Karl Kraus
PME-Mail
Top
NorbertE
Geschrieben am: 25.05.2009, 15:27
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 14940
Mitgliedsnummer.: 211
Mitglied seit: 05.02.2006

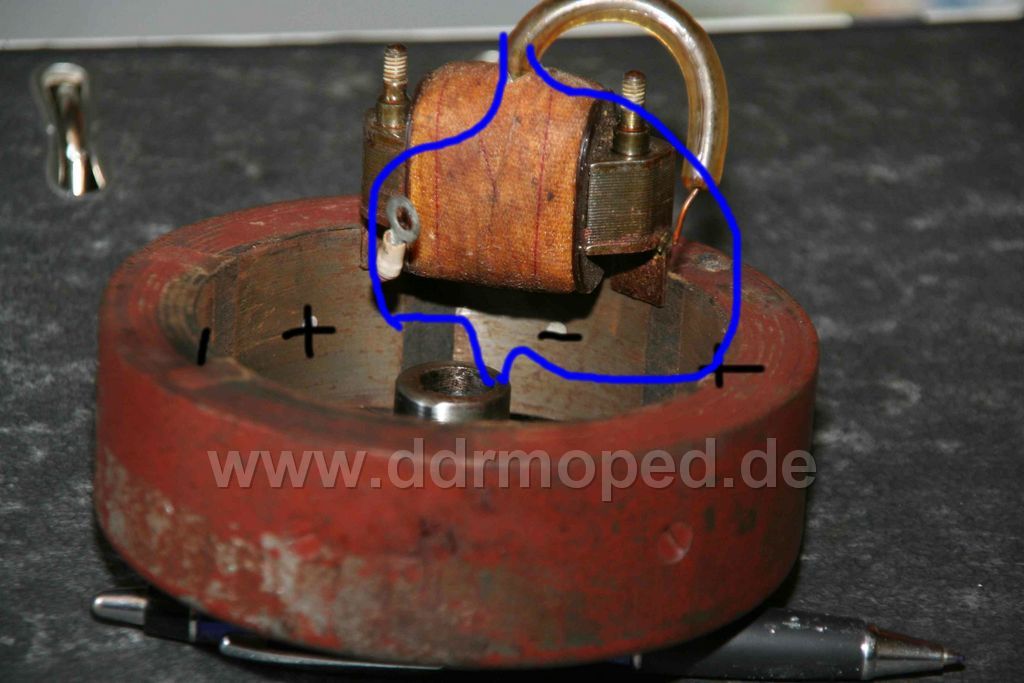

Das Polrad dreht sich weiter und die Polschuhe der Spule kommen am Ende der zwei Magnete an. Die Gummifäden sind wieder zu einem Ei und gespannt, nur diesesmal andersrum. Theoretisch müssten sie jetzt reissen, an der Isolierstelle passiert garnichts und daneben lauern ja schon wieder zwei Magnete, nur in umgekehrter Polarität.

Dem ist aber nicht so und jetzt kommen wir dem "Abriss" schon sehr nahe.

Angefügtes Bild
Angefügtes Bild


--------------------
Wenn die Sonne der Kultur tief steht, werfen auch Zwerge lange Schatten.
Karl Kraus
PME-Mail
Top
NorbertE
Geschrieben am: 25.05.2009, 16:11
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 14940
Mitgliedsnummer.: 211
Mitglied seit: 05.02.2006



Man muss den Gummi etwas "überdehnen", bevor er reisst.

Wenn man einen Gummifaden zwischen Daumen und Zeigefinger beider Hände dehnt und eine Hand loslässt, passiert nicht viel. Wenn man aber solange auseinanderzieht, bis der Gummi reisst, tuts am Daumen richtig weh.
Bei dem magnetischen Feld ist es genauso.

Wenn die Kraftlinien (z.B. +/-)aber nun abreissen, baun sich blitzschnell die Linien -/+ der nächsten Magnete auf. Das Polrad dreht sich ja weiter und auch schnell!! Dadurch kommt es (auch ein Magnetfeld hat eine Trägheit) zu zwei unterschiedlich gerichteten Magnetströmen in der Spule. Die treffen sich und richten sich steil auf. Eine wesentlich höhere Kraft entsteht als durch das blosse vorbeihuschen der Magnete.

Diese "Reissen der Gummifäden" nennt man den magnetischen Abriss. Das wird in mm angegeben und ist für jeden Zündungstyp unterschiedlich. Bei MAW (Einheitszünder, geringere Kraft der Magnete, grosse Isolierabstände) gelten 7-12mm, bei Essi 1-3mm. Es ist diese Länge, die der Polschuh der Spule ins Isolierfeld reinragt.

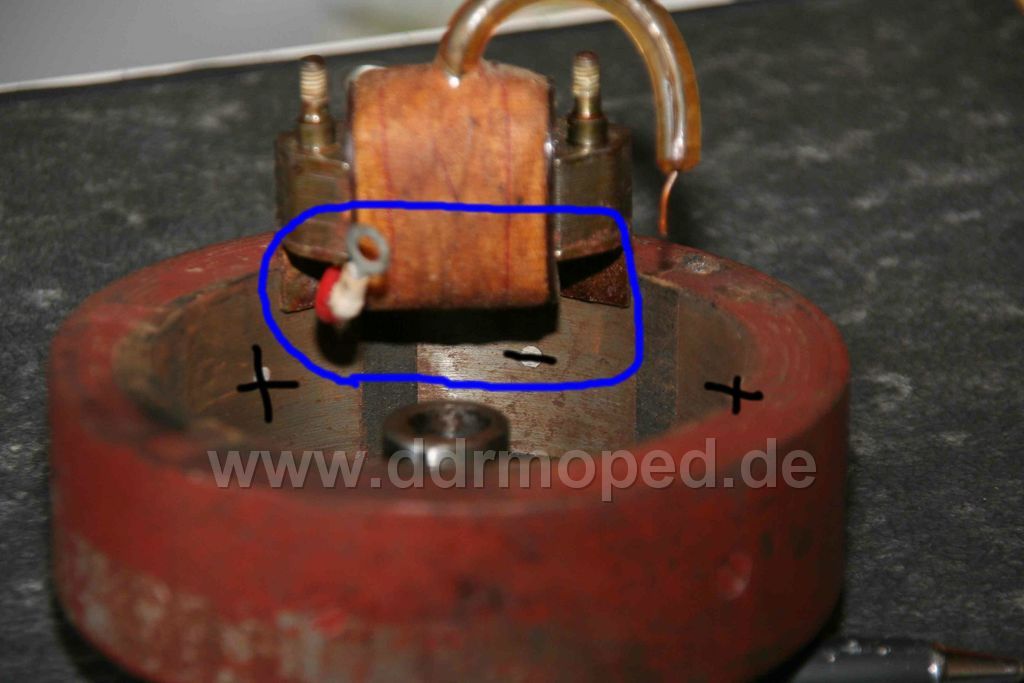

Man sieht auf dem Foto, dass die Polschuhe schon etwas in das Isolierfeld reinragen und den Magneten eigentlich am "verlassen" sind.

Es gibt ja dieses Bild im Wernerbuch. Das ist etwas missverständlich und nur als Hilfe gedacht, weil der gute Herr Werner zwei entscheidende Dinge vergessen hat.
Viele haben mich dort schon danach gefragt.

Ich bin noch nicht fertig, denn die Funktion des Unterbrechers ist in dem Gummiwirrwar bis jetzt unbeleuchtet geblieben. biggrin.gif

Angefügtes Bild
Angefügtes Bild


--------------------
Wenn die Sonne der Kultur tief steht, werfen auch Zwerge lange Schatten.
Karl Kraus
PME-Mail
Top
NorbertE
Geschrieben am: 25.05.2009, 16:27
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 14940
Mitgliedsnummer.: 211
Mitglied seit: 05.02.2006

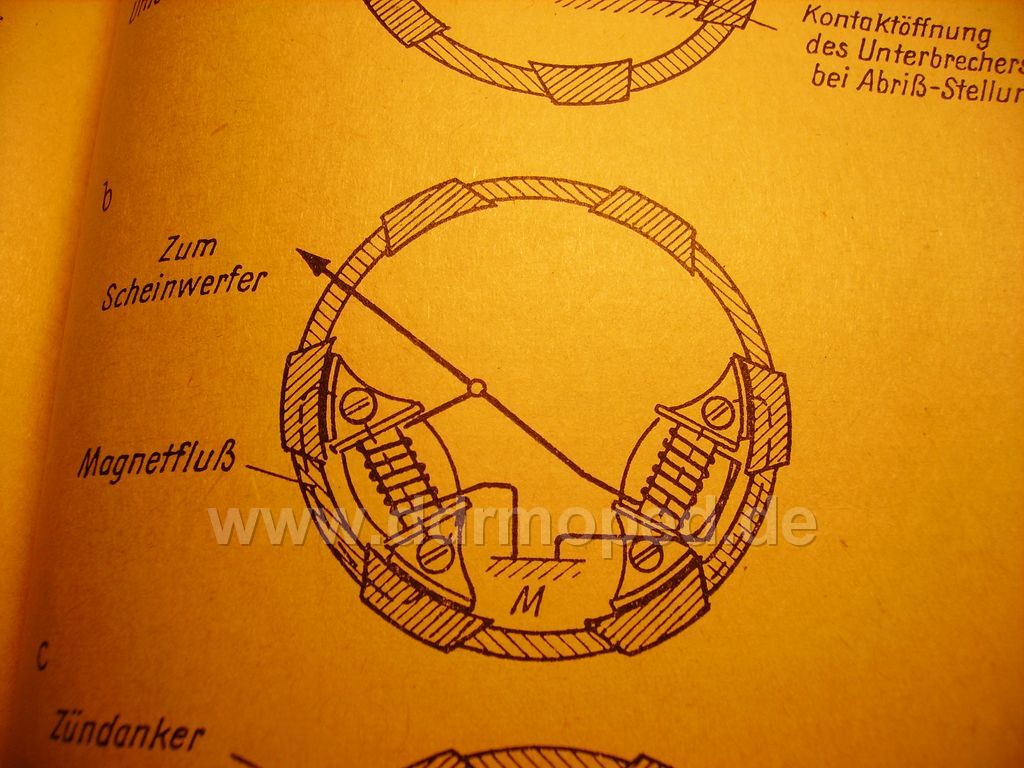

Ein schönes Bild aus einem hundealten Buch hat mir der Schmied geschickt. thumbsup.gif Danke dafür.
Man kann es , so glaube ich, deutlich erkennen. Diese Bezeichnung "alpha" ist der Abriss, an dem die Magnetkraft durch die zwei Felder ruckartig am Grössten ist und somit die maximalste Spannung in der Spule induziert werden kann.

Bis jetzt war der Unterbrecher durch den Nocken geschlossen. Damit ist die Zündspule kurzgeschlossen und es kann dort keine Spannung entstehn. Das wäre auch furchtbar, denn wir hätten eine völlig unkontrollierbare Zündung.

Im Zündungsfred ist erklärt, dass im Augenblick, wo der Unterbrecher öffnet, die maximale Zündspannung erzeugt wird.

Dieser Öffnungszeitpunkt muss genau zum Abriss erfolgen

Dann hat man die maximale (Zünd-)Energie aus der Sache herausgeholt!

Diesen Punkt muss man (natürlich zum genauen ZZP v. OT) einstellen. Der Unterbrecherabstand ist eigentlich zweitrangig. Wichtig ist der Öffnungszeitpunkt!!!

Angefügtes Bild
Angefügtes Bild


--------------------
Wenn die Sonne der Kultur tief steht, werfen auch Zwerge lange Schatten.
Karl Kraus
PME-Mail
Top
Schmied
Geschrieben am: 25.05.2009, 23:58
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 5210
Mitgliedsnummer.: 423
Mitglied seit: 04.01.2007



...

Angefügtes Bild
Angefügtes Bild


--------------------
LASER Schneid- und Gravierarbeiten für Werbung und Modellbau
PME-Mail
Top
NorbertE
Geschrieben am: 26.05.2009, 11:09
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 14940
Mitgliedsnummer.: 211
Mitglied seit: 05.02.2006

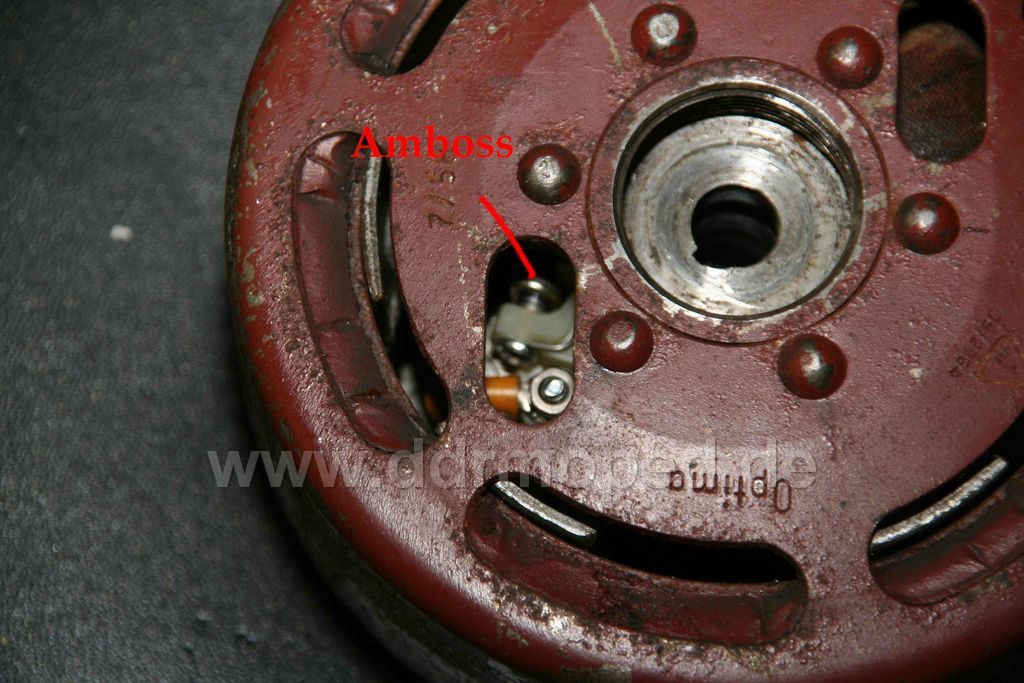

Der Hersteller Optima hat nun in die Polräder Öffnungen eingearbeitet. Z.B. die ringsrum am Rand verlaufenden rundlichen Schlitze. Diese sollen oder sollten genau mit den innenliegenden Magnetpolenden abschliessen. Toleranzbedingt stimmt das aber nicht immer. Gut zu sehen (anhand der Lichtspulen) auf dem Bild vom Schmied obendrüber.

Angefügtes Bild
Angefügtes Bild


--------------------
Wenn die Sonne der Kultur tief steht, werfen auch Zwerge lange Schatten.
Karl Kraus
PME-Mail
Top
NorbertE
Geschrieben am: 26.05.2009, 11:23
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 14940
Mitgliedsnummer.: 211
Mitglied seit: 05.02.2006

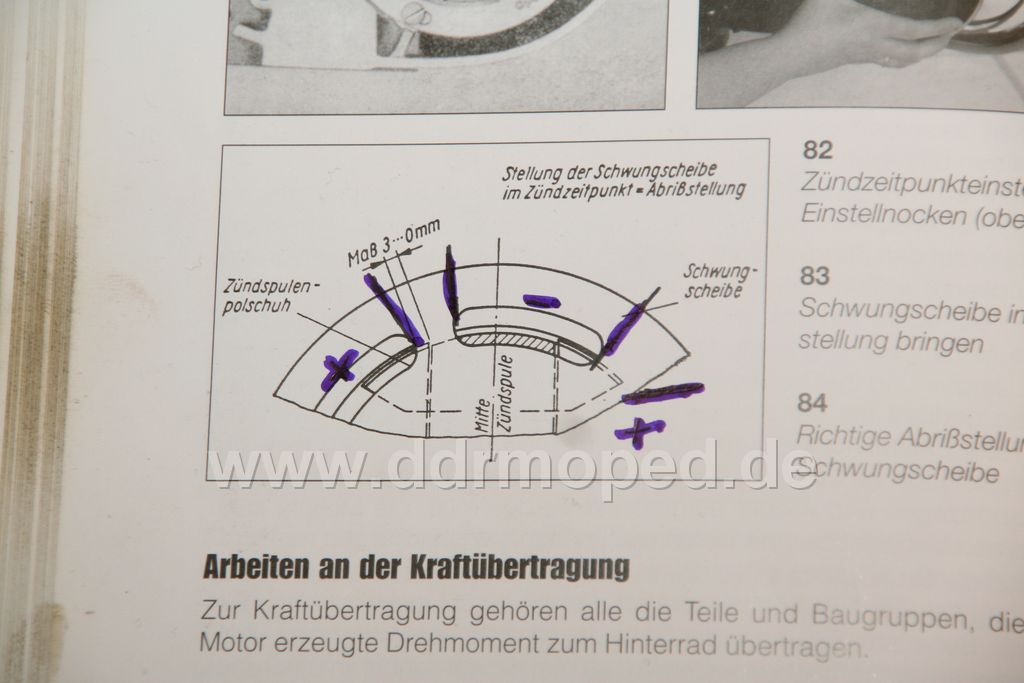

Nehmen wir uns das Bild vom Herrn Werner, dessen Bücher ich übrigens (bis auf paar Ausrutscher darin wink.gif ) sehr schätze. thumbsup.gif
Er hat vergessen, die Magnetenden einzuzeichnen und darauf hinzuweisen, dass es nicht immer mit den Langlöchern überein stimmen muss.

Aus diesem einfachen Grund (Toleranz im Polrad/Toleranz der Spulenabstände auf der Grundplatte) gibt es Kombinationen Polrad/Grundplatte, die laufen super und es gibt welche, da geht garnichts.

Und jetzt kommen noch die Nachbauunterbrecher hinzu mad.gif Man bekommt manchmal diese 3 Dinge: Abriss, Öffnung des Unterbrechers, ZZP nicht zusammen. Es geht einfach nicht!

Abhilfe schafft dort nur ein mechanisches Bearbeiten des Unterbrechers(Biegen des Ambosses,Beschleifen des Grundgerüstes um einen grössere Verstellbereich zu erhalten)

Erst mal das ergänzte Wernerbild und im nächsten Foto wird man sehn, wie einfach man den korrekten Abriss trotz allem einstellen kann.

Angefügtes Bild
Angefügtes Bild


--------------------
Wenn die Sonne der Kultur tief steht, werfen auch Zwerge lange Schatten.
Karl Kraus
PME-Mail
Top
NorbertE
Geschrieben am: 26.05.2009, 11:43
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 14940
Mitgliedsnummer.: 211
Mitglied seit: 05.02.2006

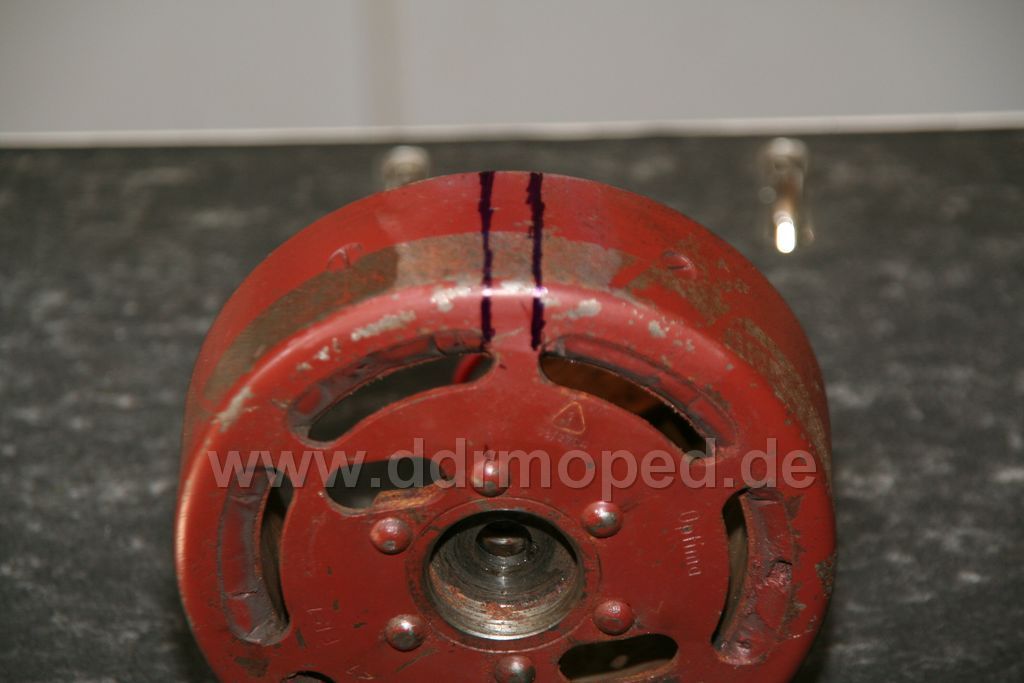

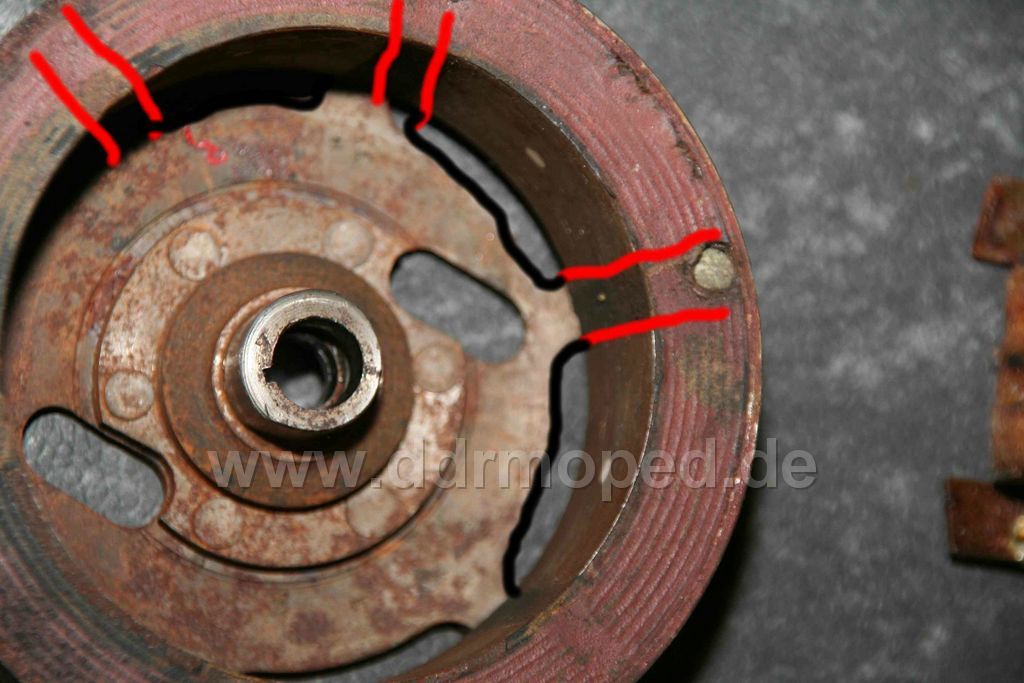

Man überträgt einfach die innen sichtbaren Polenden aussen aufs Polrad. Massgeblich ist eigentlich auf dem Foto nur der linke Strich, der mit dem Ende des Langloches um ca. 2mm differiert. Nach dem Strich stellt man dann anhand des "Wernerbildes" den Abriss ein.
In dem Fall (Foto) sollte also das Ende des Polschuhes der Zündspule genau mit dem Langlochende abschliessen. Da haben wir 2mm. Und genau da muss der Unterbrecher öffnen!


Angefügtes Bild
Angefügtes Bild


--------------------
Wenn die Sonne der Kultur tief steht, werfen auch Zwerge lange Schatten.
Karl Kraus
PME-Mail
Top
NorbertE
Geschrieben am: 26.05.2009, 11:52
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 14940
Mitgliedsnummer.: 211
Mitglied seit: 05.02.2006



Und als Letztes: Die Dehnbarkeit der Gummifäden hängt einzig vom Zustand des Polrades ab. Und damit natürlich die Kraftwirkung bis hin zum Funken oder dem Licht. Das Polrad ist mit Permanentmagneten bestückt, die ihre magnetische Kraft eigentlich nicht verlieren. Es sei denn, man lagert es falsch ohmy.gif Z.B ein Trafo (Radio etc.) kann dem offenen Polrad schon der Garaus machen.

Ein demontiertes Polrad gehört nicht achtlos irgendwo hingelegt!! Man muss den Magnetismus "kurzschliessen". Am einfachsten geht es mit so einem Blech, wie auf dem Foto. Oder an einen Stahlschrank geheftet. Da hat man lange Freude dran.

Habe fertig biggrin.gif

Angefügtes Bild
Angefügtes Bild


--------------------
Wenn die Sonne der Kultur tief steht, werfen auch Zwerge lange Schatten.
Karl Kraus
PME-Mail
Top
NorbertE
Geschrieben am: 26.05.2009, 18:42
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 14940
Mitgliedsnummer.: 211
Mitglied seit: 05.02.2006



Wie stellen wir es nun praktisch ein? Ich werde es versuchen an einer Essizündung zu demonstrieren. Das Prinzip ist überall das Gleiche, egal ob bei Vape oder der "Elektronikzündung" des S51. Da schreib ich noch was zu.

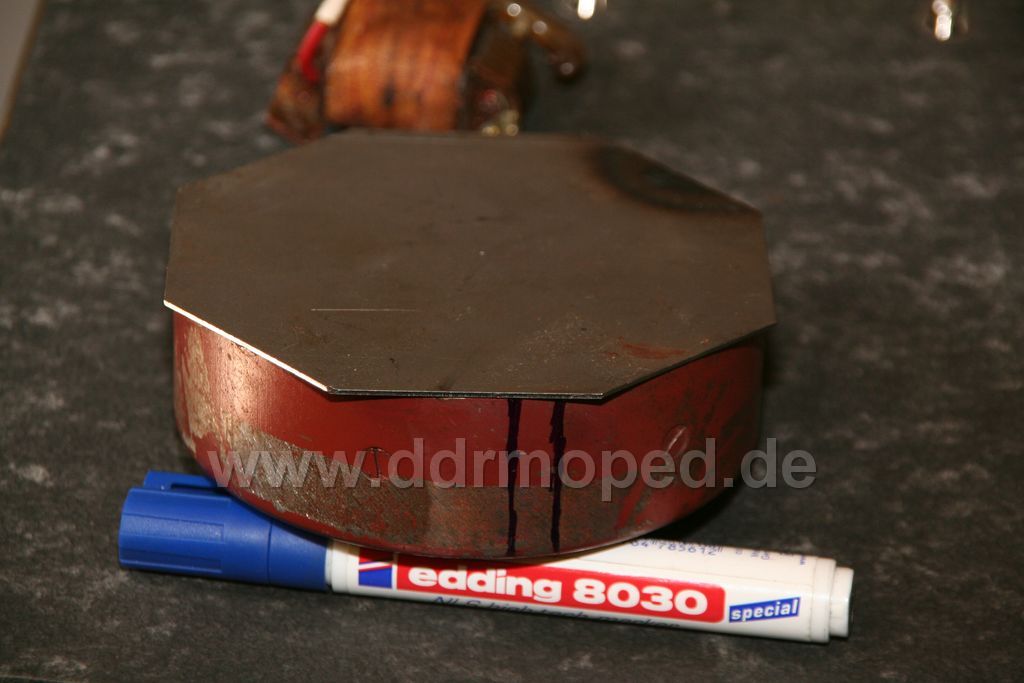

Vorweg: Wir benötigen (entgegen der Aussage im Zündungsfred, es geht auch mit dem Nocken) das tatsächlich verwendete Polrad! Das wird aufgesteckt (fixiert durch Scheibenfeder) und die KW wird auf ZZP gedreht. Bei Essi 2,5mm v. OT.
