Knieblech, Befestigung

[Dessateur]

Hallo,
eine Bitte an die Simmefreunde.
Ich hab nach langer Zeit von einem Bekannten ein Knieblech für ein S 51 erhalten.
Er konnte mir aber nicht 100% sagen wie das Teil am Moped befestigt wird.
Die untere Befestigung ist klar, nur bei der oberen komme ich nicht ganz mit.
Es wäre super wenn Jemand netterweise mal ein oder zwei Bilder von der oberen Befestigung am Moped hier einstellen könnte.
Danke.

MfG
Waldi

[drehmoment]

Moin Waldi,

habe meins weder montiert noch in der Nähe noch ein Foto. Aber in der Bucht gibts ein Teil als Anschauungsobjekt mit allen Anbauteilen - vielleicht hilft Dir das weiter!

Ansonsten: ... ich bin dran, melde mich!

Gruß,

Bernd

[Dessateur]

Mh... die eBay Geschichte bringt mich auch nicht wirklich weiter.

Es gibt doch bei uns hier einige die so`nen Blech am Moped haben, z.B. der Enno oder ?
Einfach mal bitte ein zwei Bilder wie das Blech oben befestigt ist.
Danke.

MfG
Waldi

[enrico-82]

Moin, Moin,

ich hörte meinen Namen

Also das Blech wird mit dem Bügel über das Rahmenroh gelegt und kommt mit den Bügelbogen vor die Gummielemete der Tankführung.
Dann wird das Blech angebracht. Leider hab ich momentan keine Bilder dabei, aber ich suche mal den Aufbau meiner S51 raus da kann man es sehen.

An diesem Bild siehst du es mit etwas Mühe. KLICK
Der Bügel liegt mit der Wölbung nach vorn (Richtung Lenker).
Die Halter werden innerhalb des Kniebleches angebracht bzw. auf der Seite die zum Fahrer zeigt. Dort kommt dann eine Schraube durch - bei mir sogar mit "Blende" (Rohrstück).

Die unteren Halter werden gemäß Ihres Knickes angebracht und finden an der 1. Schraube (wiederum vom lenker aus gesehen) der Fußrastenbrücke ihren Halt.

Hoffe es war verständlich.

Gruß Enno

[Dessateur]

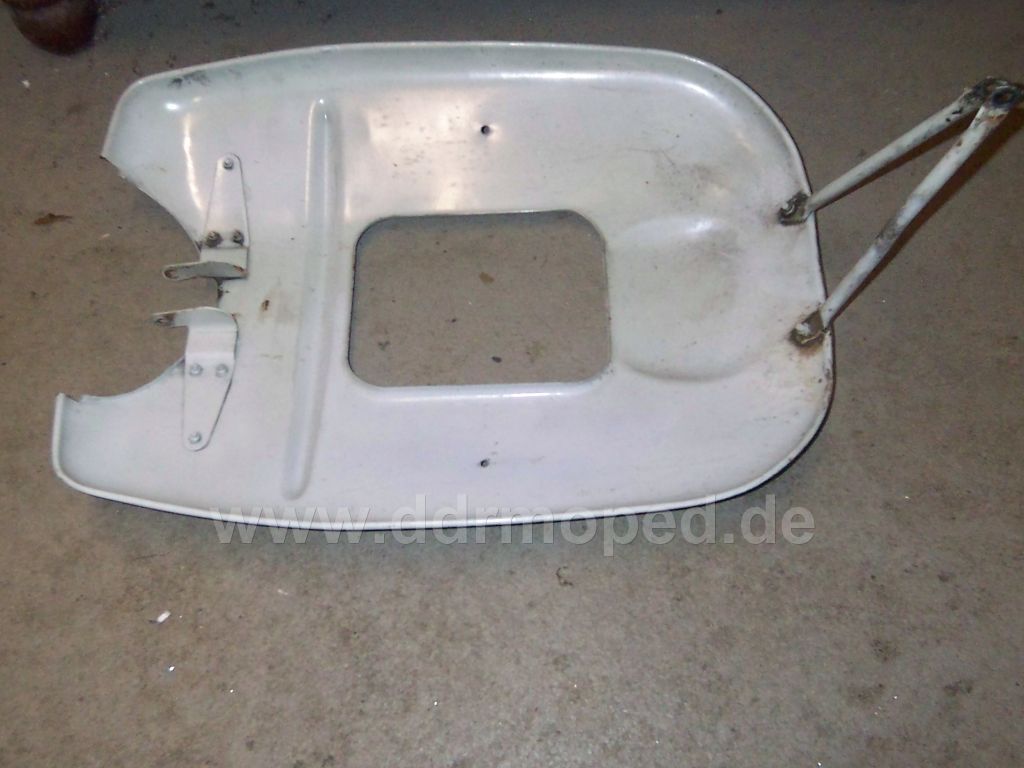

Ich hab ma ein Bild von dem besagten Blech gemacht.
Ist die obere Halterung so komplett, oder fehlt da noch irgendwas ?
Die Befestigungspunkte für unten sind mir klar.

MfG
Waldi

Angefügtes Bild

[Dessateur]

Ja, bitte mach mir mal davon ein Bild.

MfG
Waldi

[Dessateur]

Wofür sind die beiden Löcher die rechts und links von der Mitte sind ?

MfG
Waldi

[enrico-82]

Im Ebay Angebot siehts du noch den Bügel.

Gruß Enno

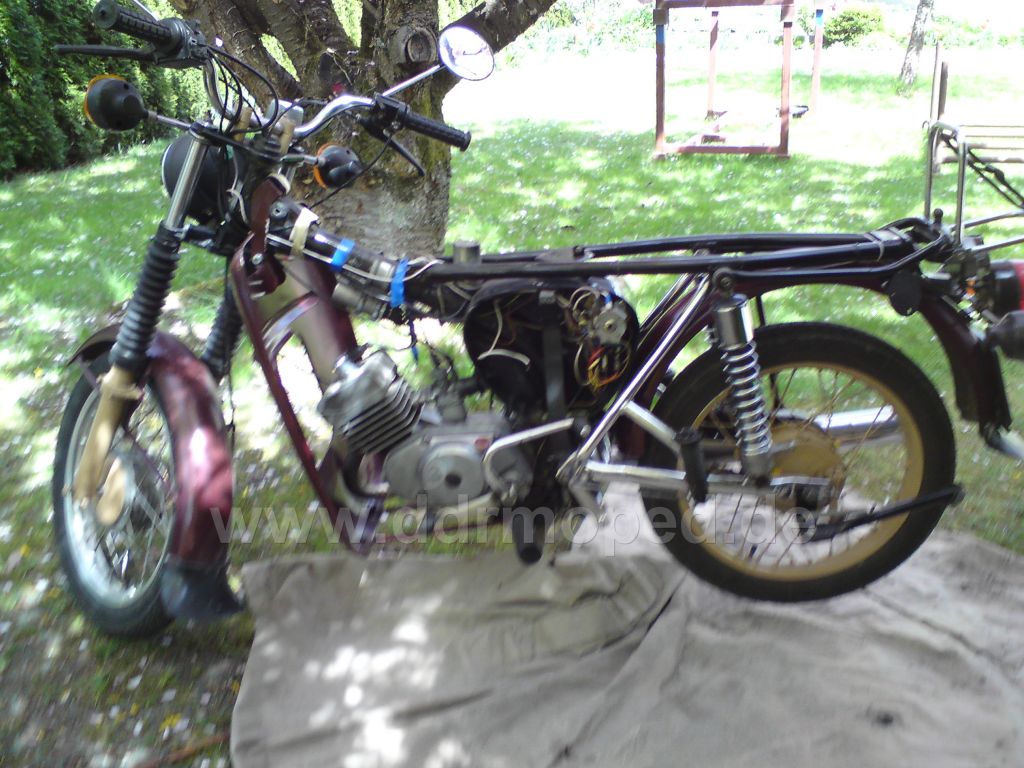

Hier noch ein Bild, das ist leider verschwommen, deswegen hatte ich es nie eingestellt.

Angefügtes Bild

[Dave]

Im Simsonforum.net gab es mal bzw. gibt es eine Anleitung/Zeichnung um sich den Bügel selber zu Bauen.

MfG

[lambiman]

Ich musste heute eh meinen Tank abbauen weil die vorderen Tankgummis nicht mehr so dolle waren.

somit kommst du in den Genuss das ich etwas mehr abgebaut habe

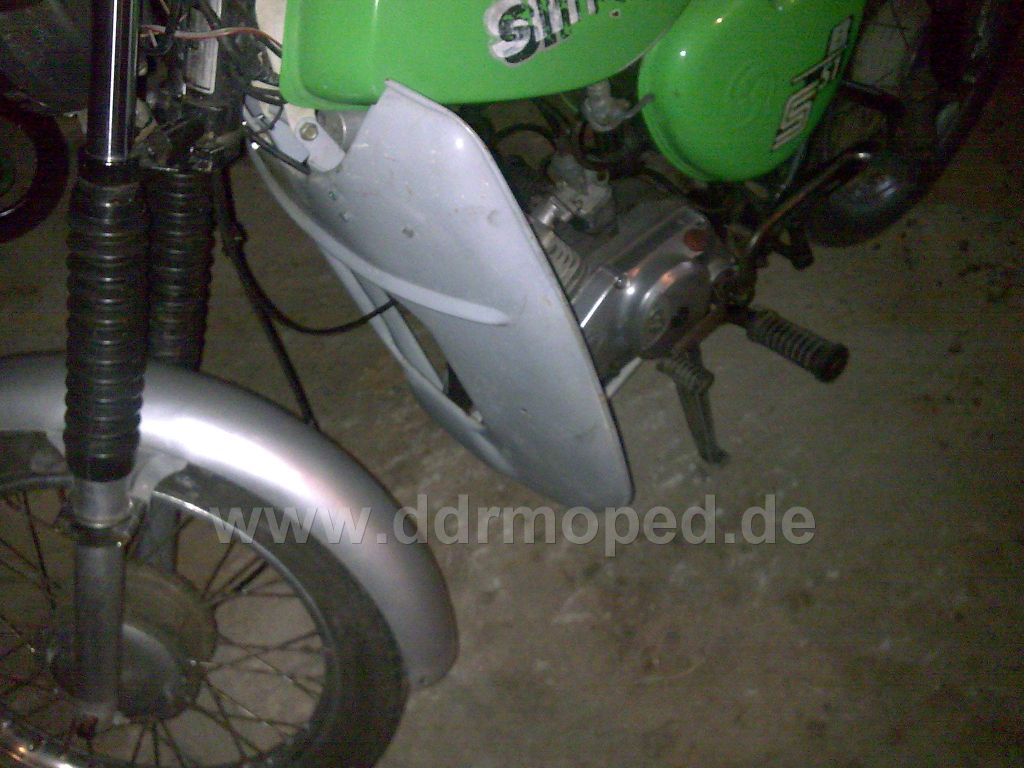

Hier im komplett angebauten Zustand

Angefügtes Bild

[lambiman]

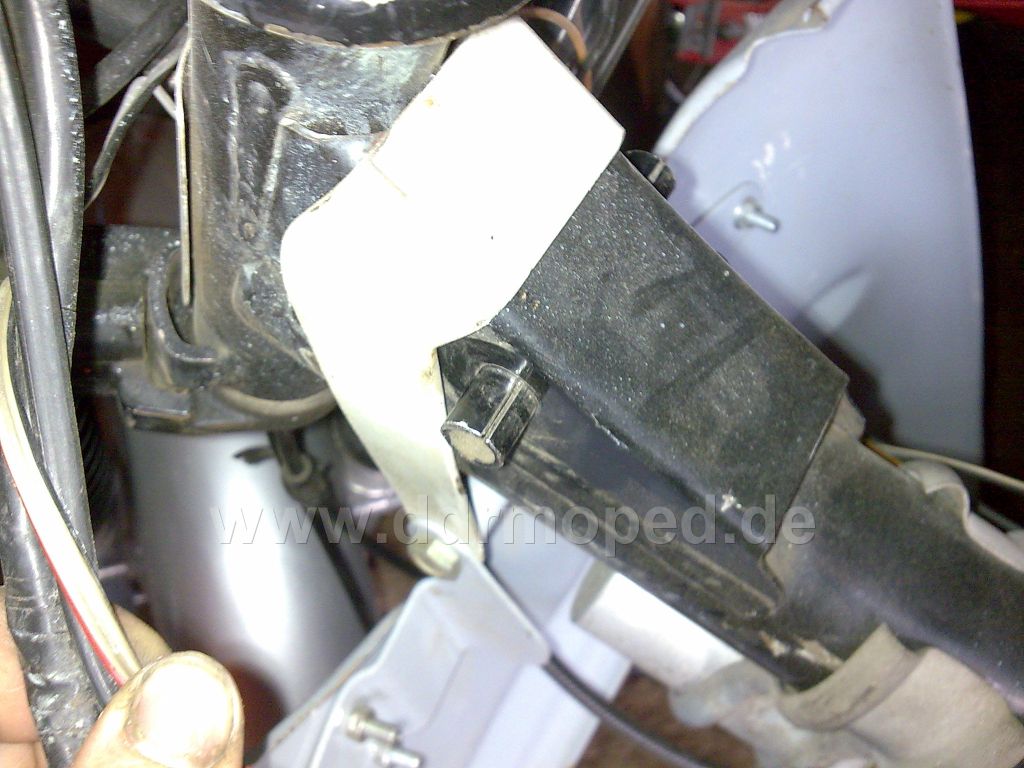

Detailfoto 1

Angefügtes Bild

[lambiman]

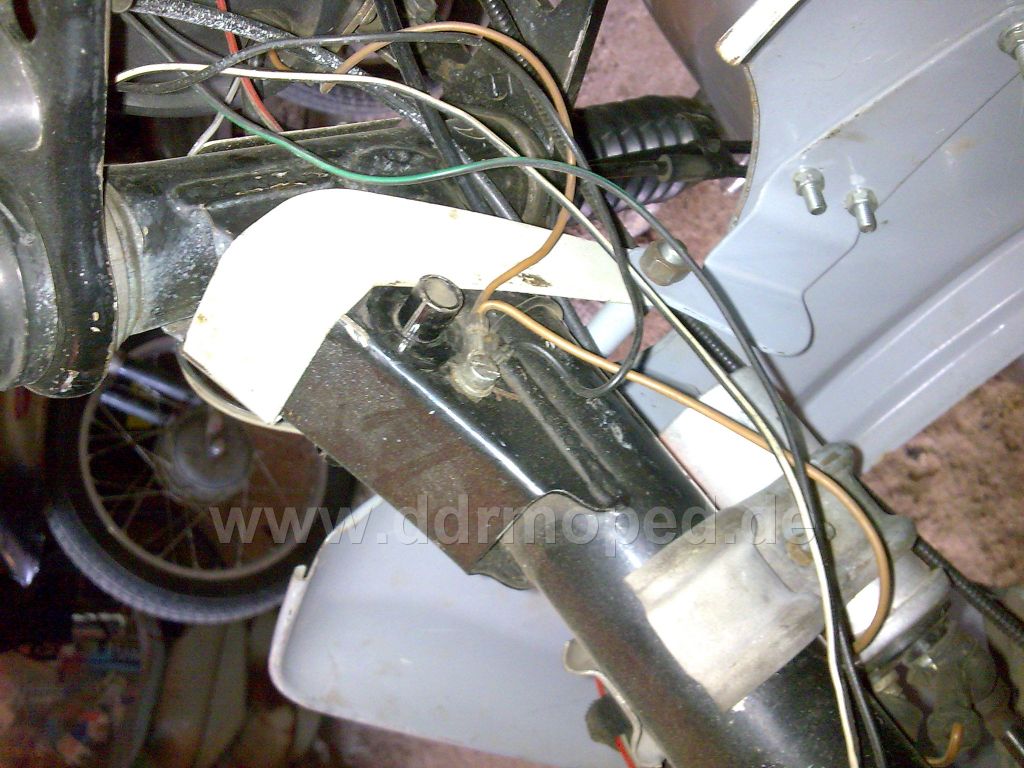

Detailfoto 2

Angefügtes Bild

[lambiman]

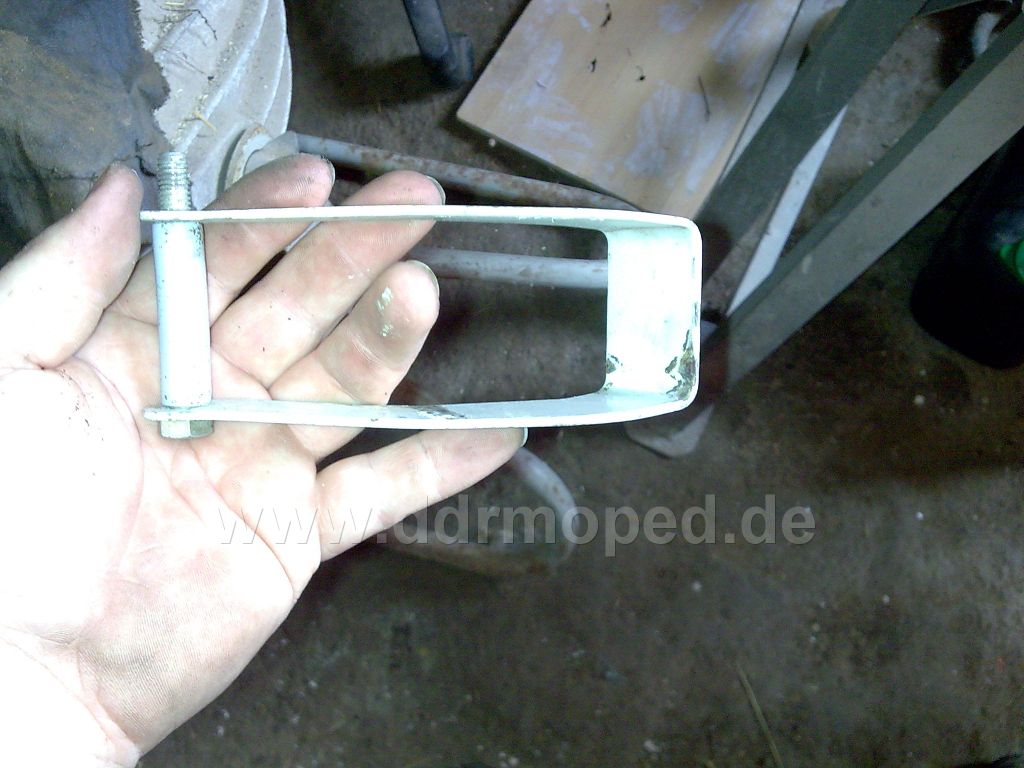

Und im abgebauten Zustand da ichs eh ab hatte hab ich gleich ne Schablone gemacht.

Hier zu sehen die besagte Hülse dort könnte man sich eine Ständerhülse einkürzen sie muss 450mm lang sein sowie gehört ein M8x70 Schraube durch

Der Halter sitzt zwischen den 2 Haltern des Kniebleches.

Gruss
Dirk

Angefügtes Bild

[Dessateur]

@ Dirk
Danke für die ausführliche Beschreibung.
Ich hätte großes Interesse an der Schablone.

MfG
Waldi

[lambiman]

Das dacht ich mir schon drum hab ich die ja gleich angefertigt

zumal noch vielen Kumpels von mir immer diese Halterung fehlt.

Also Waldi ist kein Problem schreib mir ne PM mit der Adresse oder hol sie ab oder wie oder was darfste selber entscheiden.

Gruss
Dirk
