Kabelbaum, selber herstellen

Hallo!

Angeregt durch Simsondriver91 und mein Bauvorhaben, will ich euch mein selbst gebauten Kabelbaum zeigen.
Eigentlich hatte ich mir ja schon einen neuen, in grau besorgt. Nun wollte ich mal wissen was man eigentlich sparen kann.

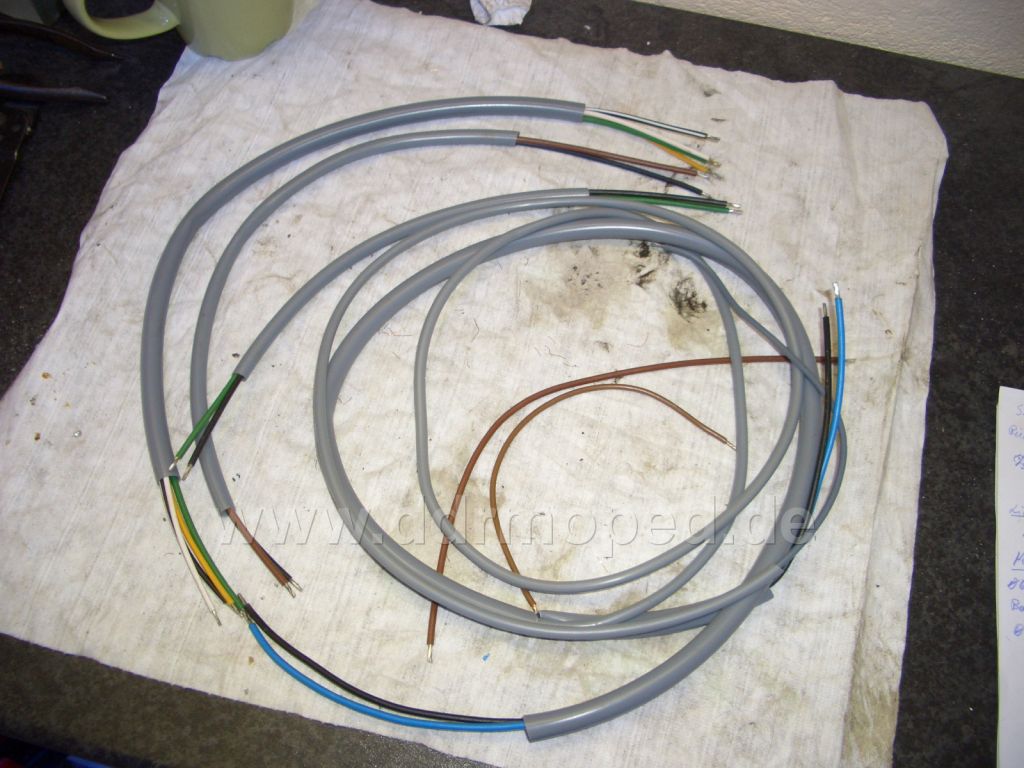

Hier der neue

Angefügtes Bild

Was hast du für eine Hupe?

Eines mit Batterriefach, oder eine Wechselstromhupe?

Dann mache ich dir mal eine Zeichnung, was am spaarsamsten ist.

Grüße vom Sachswolf

He das ist ja eine gute Idee kannst du mal sagen was du dafür benötigt hast und was du dafür bezahlt hast

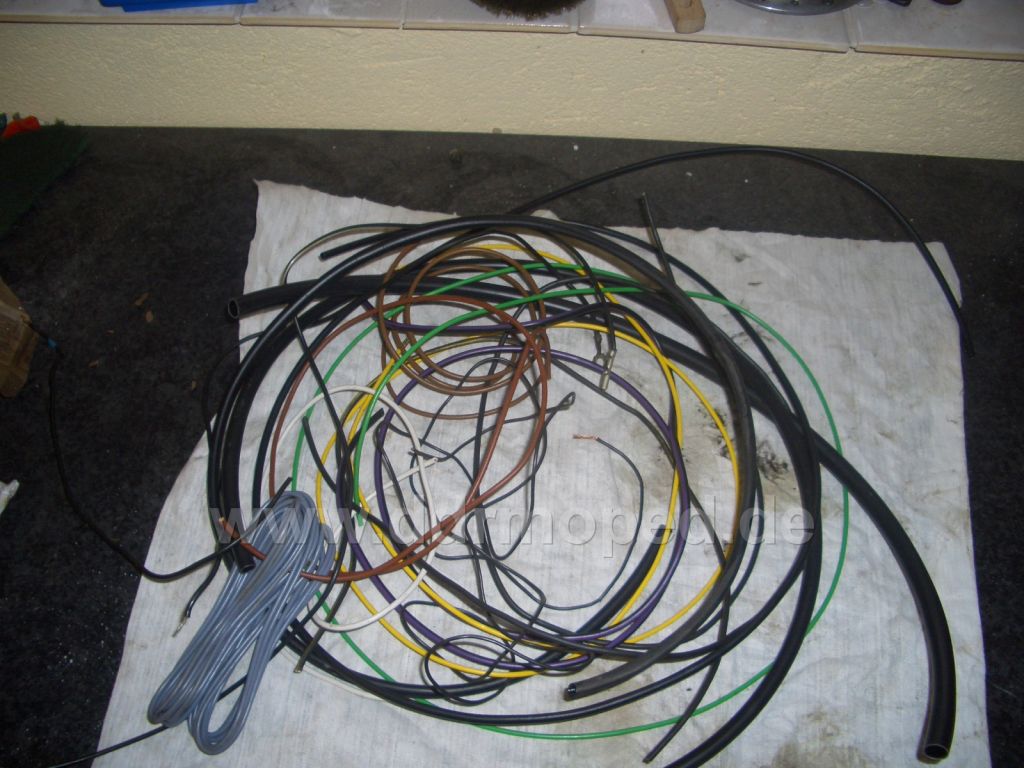

brauchen tun wir Kabel 0,75mm² und 1mm²

Rücklicht:
grau 0,75mm² 2,10m

Zündanlage:
Schwarz 1mm² 1,05m
blau eigentlich braun 1mm² 1,05m

Lichtschalter:
gelb 0,75mm² 0,50m
weiß 0,75mm² 0,50m
grün 0,75mm² 0,50m
schwarz/weiß 0,75mm² 0,50m

Lampe innen:
braun 0,75mm² 0,28m
braun 0,75mm² 0,20m

Horn:
schwarz 0,75mm² 0,35m
grün /eigentlich braun 0,75mm² 0,35m

Batteriefach:
schwarz 0,75mm² 0,45m
braun 0,75mm² 0,45m

Und Isolierschlauch.
Geholt habe ich es beim Boschdienst in Bühlau für 5,- Euro

Angefügtes Bild

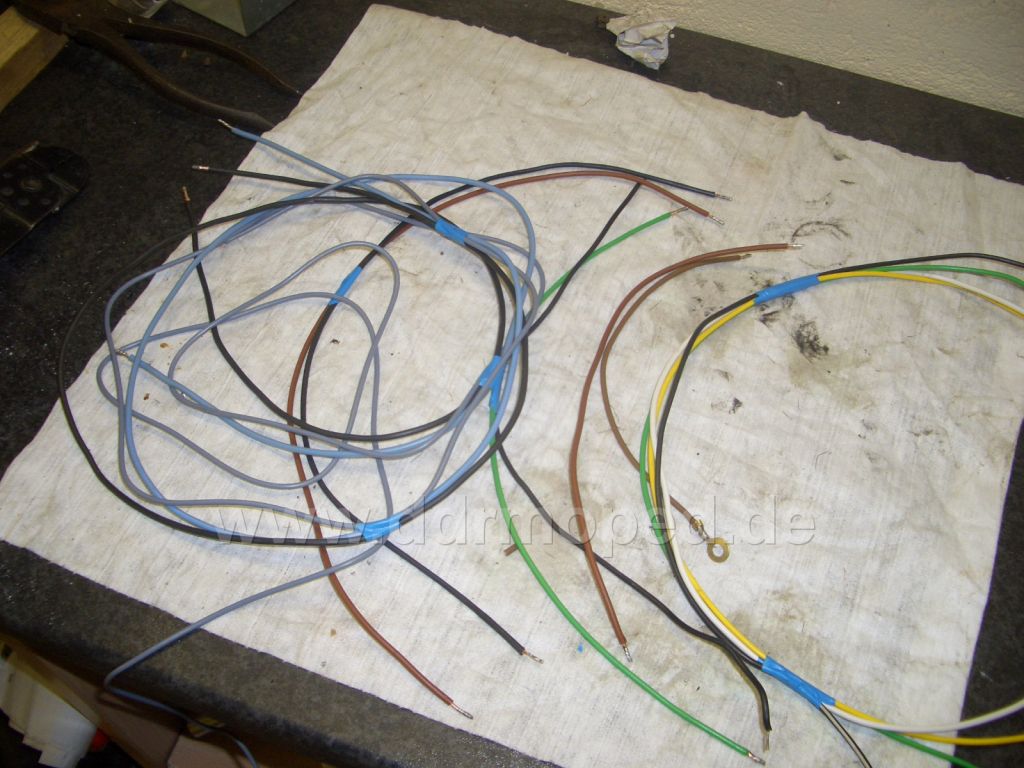

alles zurecht geschnitten,verlötet und verbunden

Angefügtes Bild

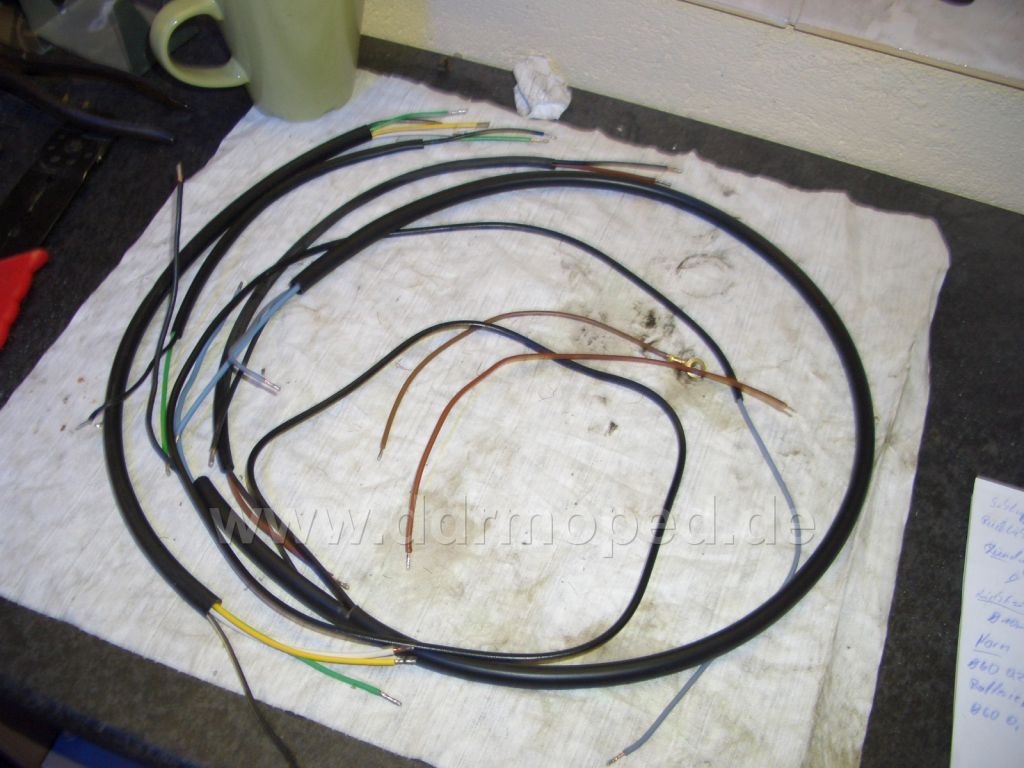

jetzt noch den Isolierschlauch zurecht schneiden,hatten die nur in schwarz.

Rücklicht :
4mm in durchmesser 1,30m

Zündanlage:
10mm 0,75 und am Ende 10cm einschneiden für Rüchlicht

Lichtschalter:
10mm 0,35m

Horn:
6mm 0,20m

Batteriefach:
6mm 0,30m

Kabel kann man auch bei Kfz Kabel-Kabelknecht bestellen. Haben aber nur 10m auf der Rolle ca 2,00 €
Ich hoffe ich konnte ein damit helfen. Machen würde ich es wieder,hat spaß gemacht.

Gruß Schubi

Angefügtes Bild

Super Arbeit Schubi,

jetzt kenn ich wenigsten mal die Maße.


Muss das Kabel eigentlich das von der Lima hoch komment 1mm² sein, ich hab da nur 0,75mm² genommen.

Nicht das ich da irgendwas dabei kabut gemacht habe, mein Essi läuft seit einbau der Elektrik auch nicht mehr.


Gruss Andreas

Hallo Emme,

tolle Sache dein Fred! Sowas hat hier noch gefehlt.

Dieser Fred gehört meiner Meinung, nach seiner Fertigstellung unbedingt

hier rein:

https://www.ddrmoped.de/forum/index.php?showtopic=7342


PS: Da sieht man mal wieder, wie günstig es manchmal ist, wenn man sich Sachen selbst anfertigt.

Gruß Jörg

Hallo Emme
auch von mir : Super!!!

Ich habe bisher immer Kabelbäume gekauft. Hier gefallen mir jedoch vielfach die Isolierschläuche nicht (zu dick). Daher habe ich versucht andere zu bekommen, bisher ohne Erfolg. Hast du die Isolierschläuche auch vom Bosch-Dienst??

Bitte schreib doch noch die Maße (also die Durchmesser der iso-schläuche und die Längen) dazu. Die interessieren mich auch.

Danke

Es gibt mittlerweile für fast alle Simson Mopeds Kabelbäume mit sehr schlanken Isolierschläuchen. Die Kabelbäume sind Handarbeit und werden in Deutschland gefertigt, kosten allerdings auch dementsprechend.

Hier mal der SR1 / SR2 Kabelbaum zum Vergleich: Kabelbäume

Mal ein Kleiner Tipp zum Kabelbaum herstellen.

Geht zur nächsten Autoverwertung bzw. Fragt mal nach wenn einer ein Fahrzeug Schlachtet. Da gibts immer schöne Kabel und vorallendingen in vielen Farben.

mfg.

Autoverwertung, manchmal liegen die guten Ideen so nahe.

Thorsten

Hallo Emme,

super Idee, einen selber zu machen.
Ich brauche nämlich, da ich eine SR2 im Moment aufbaue, auch so einen.

Hast Du evtl. einen Plan, so dass man das Ganze besser nachfertigen kann?

Gruß
Jürgen

Hallo Jürgen!

Was für ein Plan meinst du ,Schaltplan? Längen für Kabel und Hüllen sind dabei.

Gruß Schubi

Ja, stimmt.

Ich dachte an einen Kabelbaum wie beim Auto, wo in unterschiedlichen Abständen irgendwelche Kabel abzweigen.

Sorry!
