S50/51 Rahmenfrage, gesucht Foto von Schwingenbolzenführung

Ich suche ein Foto auf dem man erkennen kann wie weit das Rohr, das im Rahmen eingeschweißt ist für den Schwingen- Motorlagerbolzen, links und rechts rausschaut.
Maße würden mir auch notfalls genügen. Ich hab den Verdacht das jmd an dem S50 Rahmen den ich hab rumgesägt hat.

Grüßle Dirk

Hallo Dirk ,

na wer macht denn sooooooo etwas .
Ich hab gerade mal ein Bild geknippst, leider versteckt sich dieses Schwingenrohr hinter den Motorlagerhälften. Ich habe aber noch meinen S 70 Rahmen, da kann ich morgen noch mal ein Bild schießen.

Angefügtes Bild

DASwär super

Hier haste nochmal eins. Musste es leider verlinken. Steht in meinem Aufbaufred.

Denke da kann man es ganz gut sehen.


Klick Mich

Hier, hab sie auf meiner Platte noch gefunden.



Angefügtes Bild

und Nummer Zwei.

Angefügtes Bild

aha also gut 10mm,,, fadammt ich habs gewusst. Bei dem Rahmen isses fast am Rahmen dran...

Was hast du denn da für verzinkte Lagerschalen dran, die habe ich an meiner S50 nicht. Gab es die beio der S51 oder ist das nen Zusatzteil?

Edit: Doch, habe ich auch dran, fällt mir ein. Aber die sind von innen zwischen Motorlagerung und Rahmenrohr dran und nicht außen an der Motorlagerung.

Der Tim

Tja, dann hat der Daniel die wohl falsch verbaut .... also zwischen Motorlager und Rahmen alles klar.

wenn ich jetzt noch die Gesamtlänge des Rohres im Rahmen erfahren könnte wär ich glücklich

Hallo,

ich habe eigentlich nach einer Explosivzeichnung des s51 Rahmens gesucht...bin aber nicht fündig geworden.

Es geht um Lagerschalen!

Ich habe 3 Paar Lagerschalen unterschiedlicher Größe!

Beim Enduro hatte ich nur zwei Paar!?

Die großen Lagerschalen kommen zwischen Motorhalter und Rahmen.
Die ganz kleinen sind für das Bremsgestänge bestimmt...
Aber das mittlere Paar, wo findet das Verwendung?

mfg Dirk

Angefügtes Bild

Hallo Dirk,
ich glaube nicht das an Deinem Rahmen Jemand herumgesägt hat.

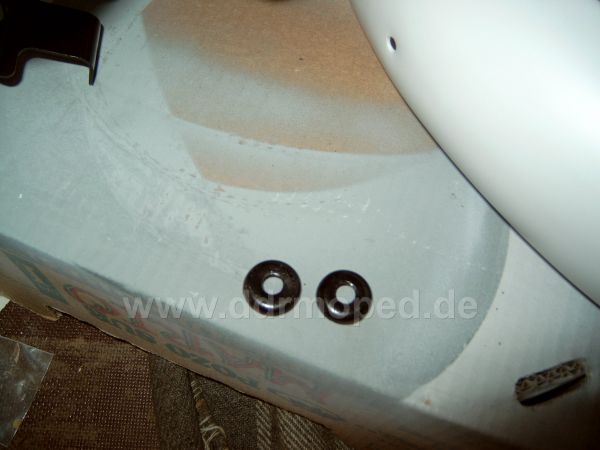

Zufälliger Weise habe ich Heut einige Teile vom Pulvern geholt, da hab ich Dir gleich mal ein Bild von gemacht.
Ich hoffe man sieht das das Rohr kaum über die Schweißnaht hinaus ragt.
Ich habe Dir auch mal das Rohr gemessen, es ist 56mm lang.

MfG
Waldi

Angefügtes Bild
