Diebstahlschutz per GPS, ..mein Eigenbauprojekt

Da gerade in unseren Breiten durch die nahegelegene Grenze sehr viele Fahrzeuge gestohlen werden, habe ich mir schon seit einiger Zeit Gedanken darüber gemacht, wie man dies den Verbrechern schwerer machen könnte.
Eine normale Alarmanlage bringt nicht viel und im Handel erhältliche Überwachungssysteme sind teuer.

Also hab ich mal wieder selber überlegt und da ich des öffteren schon mit Handys experimentiert habe, kam der zündende Einfall.
Herausgekommen ist ein (verhältnismäßig) günstiges Gerät, was jederzeit den Standort des Fahrzeuges anzeigen kann. Zusätzlich könnten noch andere Funktionen (Zündunterbrechung, Hupe aktivieren...) integriert werden, aber erstmal soll es um die Überwachung gehen.

Teuerstes Teil ist ein GPS-Empfänger, bzw. ein (altes) Navi (teilweise über ebay günstig zu bekommen) mit Daten-Schnittstelle. Dazu benötigt man dann noch ein altes Handy und eine kleine Elektronik, die die ganze Sache auswertet und vermittelt.

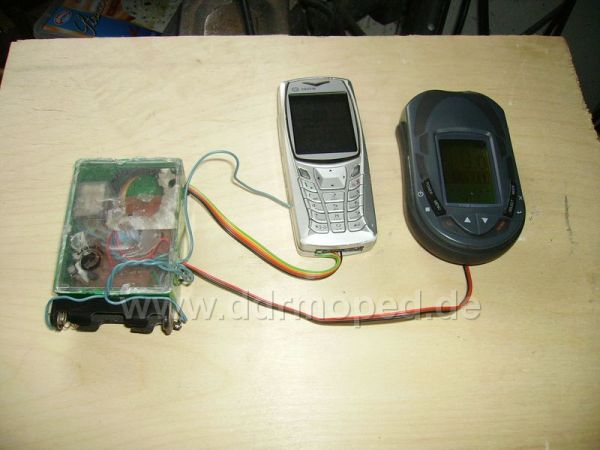

Der Aufbau sieht dann verkabelt z.B. so aus:

Angefügtes Bild

Die Stromversorgung der Elektronik wird mit vom Handyakku übernommen, wobei als Notstromversorgung eine externe Batterie vorgesehen ist.

Die Funktion ist eigentlich ganz einfach:
Zur Abfrage des Standortes wird die Nummer des Handys kurz angerufen.
Dies registriert den Anruf und übermittel die Daten des GPS-Empfängers als SMS an eine eingestellte Rufnummer. Die in dieser SMS enthaltenen Daten können dann z.B. am Computer per Google ausgewertet und direkt in der Karte angezeigt werden.

Hier nochmal der Versuchsaufbau in Funktion:
(Die genauen Koordinaten meiner Bleibe zeig ich natürlich nicht! )

Angefügtes Bild

Wenn die Daten des Standortes übermittel werden, kann die ganze Sache am Computer ausgewertet werden.

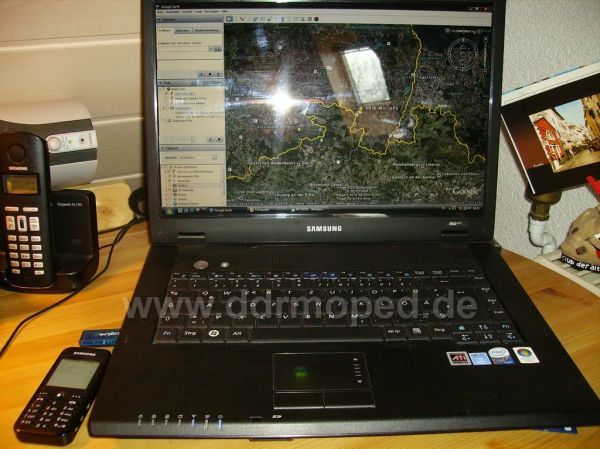

In meinem Beispiel übertrage ich die Daten per bluetooth und zeige sie per Google direkt in der Karte an.

...schlechtes Foto, aber beim Großklicken müsste der Marker (SR2E-M.K.-GPS) in der Karte erkennbar sein.

Angefügtes Bild

Auch wenn alles noch etwas provisorisch ist, konnten die ersten Versuche doch als sehr Gelungen bezeichnet werden.

Verpackt habe ich die ganze Sache (erstmal) in einer alten Plastedose, wobei an einem richtigen Gehäuse schon gearbeitet wird.


Angefügtes Bild

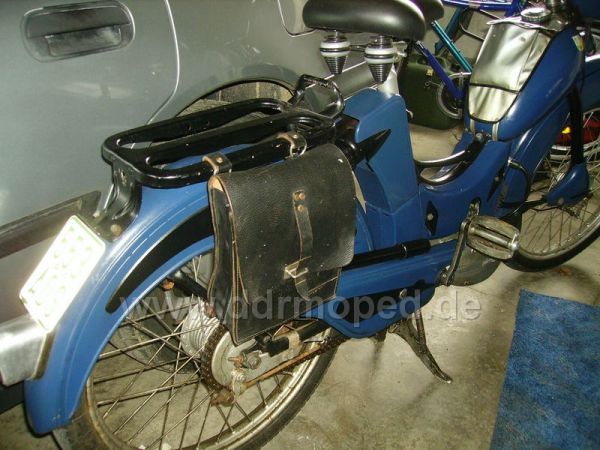

Um es jetzt auch auf unsere Fahrzeuge, also Mopeds anwenden zu können habe ich die Überwachungsanlage (erstmal) in einer Seitentasche untergebracht, wobei es geplant ist, in einem extra Gehäuse einen versteckten Ort (z.B. Federkasten) zur Unterbringung zu nutzen. Bei anderen Mopeds (KR50, Schwalbe...) ist ja mehr Platz unterm Panzer und beim S50/51 bietet sich der Luftfilterkasten an.
In dem Falle ist es allerdings ratsam ein Kabel zum Laden der Akkus heraus zu führen.

Angefügtes Bild

Boah, so kostengünstig und unauffällig kann man Dieben das Leben erschweren...

Soweit erstmal mein neues Projekt!

Außer dem GPS-Empfänger kann diese Überwachungsanlage wirklich sehr billig aus Restteilen und ein wenig geschick beim Löten selbst herstellt werden.
Ein wenig knifflig ist der Eingriff am Telefon, was aber im Grunde genommen bei (fast) allen Typen gleich ist. Ich habe jedenfalls festgestellt, je älter das Handy, umso einfacher die Modifizierung.
Am GPS-Empfänger muß kein Eingriff erfolgen, da dort der Datenausgang genutzt wird. Die Elektronik ist simpel aufgebaut und kann ohne große Probleme nachgebaut werden.


...so bin ich jetzt schon einige Zeit mit dem Versuchsaufbau durch die Gegend gefahren:

Angefügtes Bild

Das ist eine Klasse idee , geht mein Handy (mit Schnur) auch zum Umbau ?

Hier mein Siemens :

http://home.saxonia.net/kesselboth/Grafik/ob/feld1915_gr.jpg


Gruss vom interssierten
Raffi

Schmidie, ungeachtet Deiner wie immer ungeahnten Bastelkunst und Einfälle zwei Dinge:

Wenn ich ein Mopeddieb wäre , würde ich es nach dem eigentlichen Diebstahl sofort zerlegen. Dabei finde ich auch Dein Wunderwerk...

Ich weiss Dies, weil man doch unsrem Dorfunikum Inge die Schwalbe geklaut hatte. Sie hatte es sofort gemerkt, die Männleins informiert und die hatten, weiss Gott wie, nach 3 Stunden einen Fahndungserfolg. Da war die FIN schon rausgeschliffen und der Motor war auch schon ersetzt....

2. Jedes eingeschaltene Handy als pures Gerät ist doch über die jeweilige Zelle ortbar. Nicht so genau, wie mit GPS, gebe ich zu. Es müsste m.E. nach langen, ein funktionsfähiges, geladenes, eingeschaltenes Handy im Auto versteckt zu platzieren. Die Polizei sollte es finden....

Nur mal so als Überlegung

Denke ich auch. Vor allem würde der Dieb sicher sofort in den Seitentaschen nachschauen, ob dort noch etwas brauchbares drinnen ist.

Eigentlich schon. Nur hält so ein Handy-Akku auch nicht ewig und wenn das gestohlene Fahrzeug ständig in Bewegung ist, hat man evtl. schlechte Karten. Das wäre aus meiner Sicht zumindest erstmal eine Schwachstelle.

Wie einige sicher wissen, gibt es GPS-Ortungssysteme für PKWs ab Werk oder zum Nachrüsten. Das wissen jedoch auch die Autodiebe. Wenn das Fahrzeug dann mit einen Gerät ausstatten, welches das GPS-Signal stört, kann man das Fahrzeug nicht mehr lokalisieren.

Dennoch eine super Ansatz vom Schmied. Das lässt sich sicher noch verbessern und versteckt anbringen.

...aber erst am 01.04.2011

Ja ich weis, es steht wiedermal die Frage nach Sinn oder Unsinn im Raum. Ich wollte halt nur mal wieder beweisen, was alles mit wenig Mitteln machbar ist.
Und das sich im Serieneinsatz das Teil natürlich nicht in ner Seitentasche befinden sollte ist logisch. Ist ja alles erstmal nur zu Versuchszwecken. Von der Größe her würde dann alles in den Federkasten passen.
Und wer rechnet schon wirklich bei nem Essi mit GPS Überwachung, so dass der Dieb wohl eher unbedarft an sein Tun gehen wird...

Einige von Euch wohl schon!

Nee Leute, mal ernsthaft, sooo einfach ist die ganze Sache nun doch nicht zu verwirklichen!

Es war halt nur mal wieder ein, dem Datum angemessener, Spaß!
Allerdings hab ich das Gefühl, so richtig traute sich keine gleich "April" zu rufen War die Geschichte um meine bastlerischen Fähigkeiten denn wirklich so glaubhaft?

Na egal, allerdings noch ein Hinweis für alle, die ben Bauplan haben wollten......reingelegt!

...doch, I C H

Na ja, so abwegig ist das alles nicht.

Ähnlich, etwas anderes Prinzip

Security Sytem

Heiko
