TS 125 Batterie Halterung

[draum]

Hallo,


hoffe hier kann mir jemand helfen.
Ich habe eine TS 125 die ich nun endlich mal fertig machen will.
Mir ist nun aufgefallen das die Grundplatte auf der die Batterie steht völlig Wegerostet ist und zum Teil nicht mehr vorhanden ist.
Damit ich dieses Teil anfertigen lassen kann Brauch ich mal eine Modell also hätte da jemand Bilder oder noch besser einen genau bemaßten Plan habe dazu nix gefunden im Netz.

Danke euch schon mal im vorraus.

MfG

[ENIGMA]

Hallo Draum,wies der Zufall will,bin ich gerade dabei,meine 125er TS für den TÜV general zu überholen,dabei habe ich auch Rost am Batterieblech endeckt,aber es ist nicht so schlimm wie mit Deinem,also mach ich morgen mal Bilder und gebe Dir ein paar Maße,ok?
Enrico

[draum]

Das ist ja Klasse danke Dir.
das klappt hier ja toll.

Danke

[ENIGMA]

Kein Proplem,dazu sind wir ja hier! Bis morgen (nachmittag)dann also!

[ENIGMA]

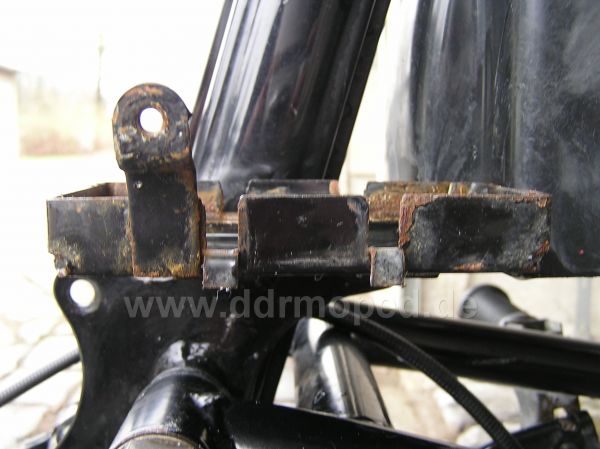

So,hier die Bilder vom Batterieblech und eine einfache Skizze,gemacht mit Paint deshalb nicht ganz Normgerecht,aber das sollte auch gehen.Das Blech ist 1mm dick und die Ausparrungen für das Spannband habe ich weggelassen,da die am leichtesten zu machen sind.Einfach aussägen und rumrollen.Alle Maße sind in milimeter und falls Fragen,dann einfach stellen.

Bilder der Skizze wie folgt: oberstes u.unteres zeigt es von vorne und das rechts die linke Seite mit dem angeschweissem Blechwinkel zur Befestigung des Seitenbleches

Viel Erfolg!

Enrico

Angefügtes Bild

[ENIGMA]

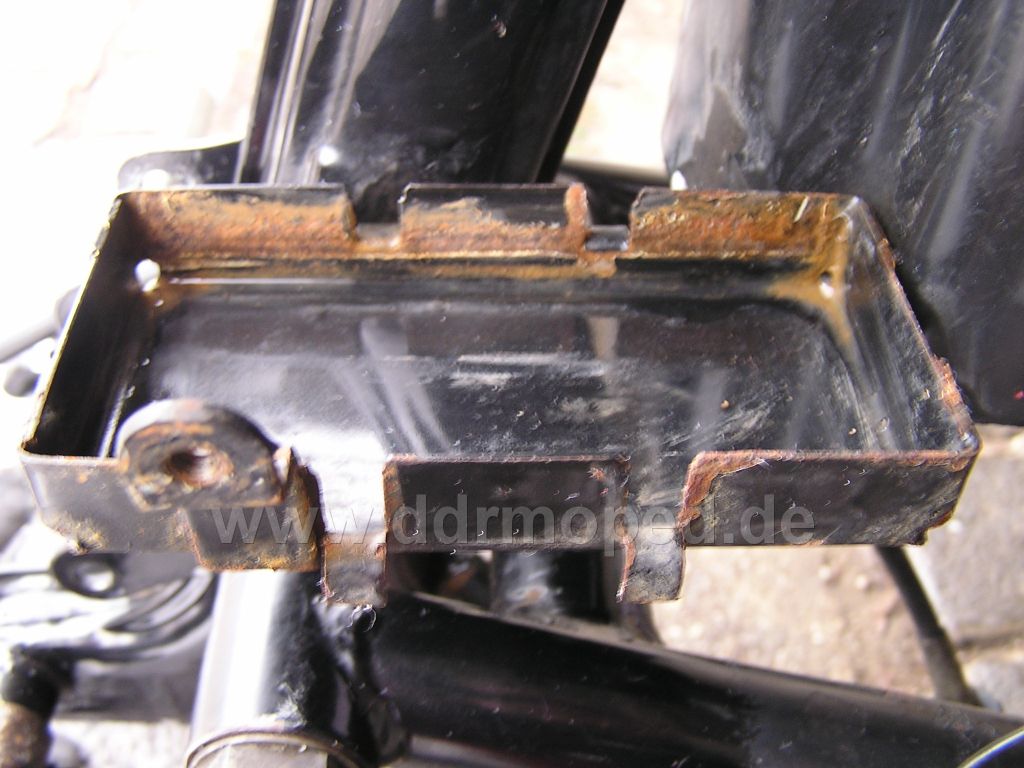

2 bild

Angefügtes Bild

[ENIGMA]

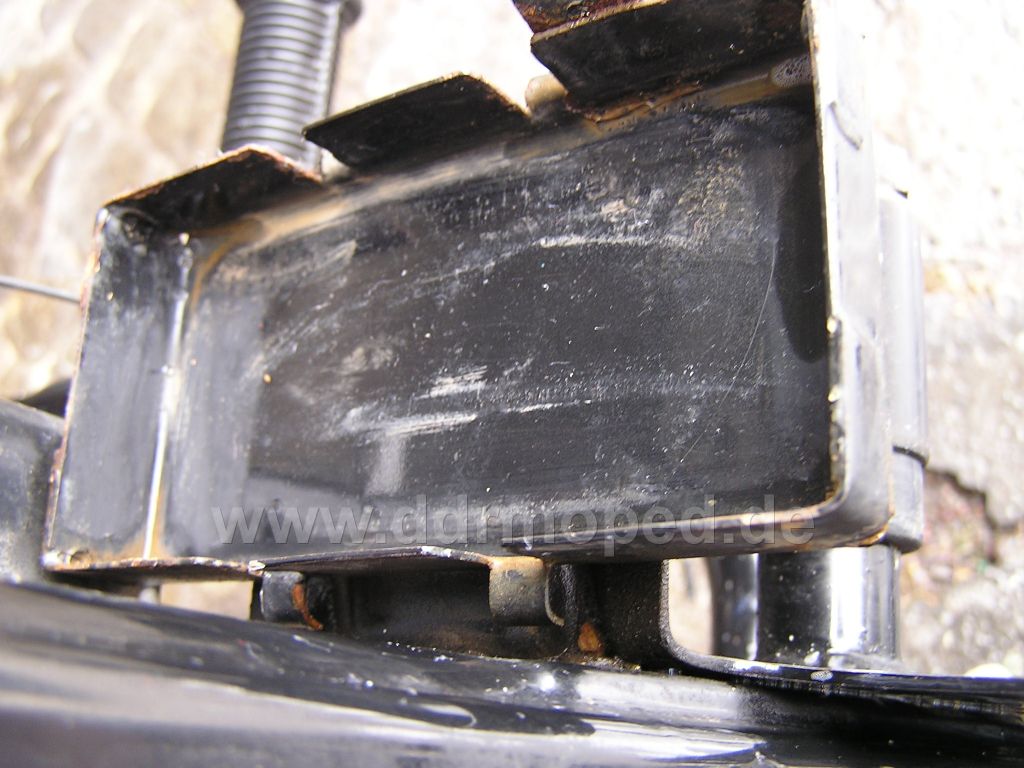

3 Bild

Angefügtes Bild

[ENIGMA]

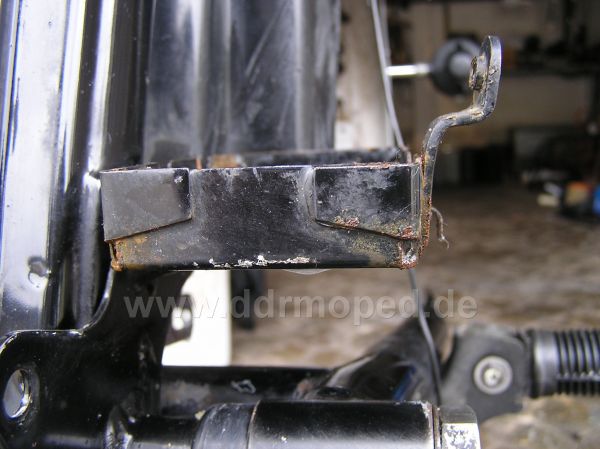

4 bild

Angefügtes Bild

[ENIGMA]

Und die Skizze

Angefügtes Bild

[draum]

Danke Dir damit lässt sich gut was anfangen.


Da kann es ja losgehen. Aber ich glaube da kommt noch jede menge Arbeit auf mich zu.

Finde die Seite hier immer besser werde bestimmt noch öfter eure Hilfe benötigen.


Also Tausend Dank noch mal.


Gruß aus Dresden

[ENIGMA]

Grüsse zurück aus dem Nachbarstädtchen Freital!!!!!!!!!!!

[draum]

Die Welt ist Klein.


Grins
