 Spannungswandler 6 auf1 2V
| Drahtwort |
|
Advanced Member
Gruppe: Mitglieder
Beiträge: 704
Mitgliedsnummer.: 2793
Mitglied seit: 25.10.2009
|

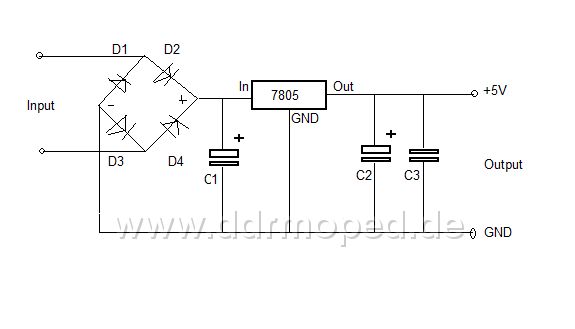

Hier die Standardschaltung eines Spannungsreglers. Dimensionierung: C1 = z.B. 1000uF, C2 = 0,1 * C1 = 100uF, C3 = 100nF. Dioden D1 bis D4: z.B. 1N4007 oder equiv. Graetz-Brückengleichrichter. 7805: der Spannungsregler 7805 z.B. im TO-220 Gehäuse. Der Gleichrichter kann entfallen, wenn die Lima Gleichstrom abgibt. Gruß, Andreas
Angefügtes Bild
--------------------
"Es ist technisch nicht leicht zu erklären, warum stets ungewaschene Maschinen eines Tages nicht mehr laufen, Kolben festgehen, Lager knattern, das Getriebe wimmert. Ein ewig schmutziges Motorrad nämlich macht seinem Herrn keinen Spaß. Und was ihm so an Liebe fehlt, versäumt oder spart er an Öl, das läßt er an Kabeln hängen, an Bowdenzügen aufreiben, die Zündung übersehen und den Vergaser vergessen. Es ist der seelische Druck, der sich durch Blechdeckel und Gußgehäuse hindurch in die Maschine frißt."
Alexander Spoerl, aus "mit Motorrad und Roller auf du", 1955.
|
|
|
| Doc Holliday |
|
Advanced Member
Gruppe: Mitglieder
Beiträge: 4101
Mitgliedsnummer.: 1191
Mitglied seit: 20.03.2008
|
| QUOTE (Drahtwort @ 08.12.2010, 19:13) | Hier die Standardschaltung eines Spannungsreglers.
Dimensionierung: C1 = z.B. 1000uF, C2 = 0,1 * C1 = 100uF, C3 = 100nF.
Dioden D1 bis D4: z.B. 1N4007 oder equiv. Graetz-Brückengleichrichter.
7805: der Spannungsregler 7805 z.B. im TO-220 Gehäuse.
Der Gleichrichter kann entfallen, wenn die Lima Gleichstrom abgibt.
Gruß,
Andreas |
Andreas, ich hätte mal gerne gewußt, wie Du mit der Schaltung 6V in 12 Transformieren willst. Wenn Du Gleichspannung transformieren kannst verleihe ich Dir den NOBELPREIS der E Technik....   Um 6 in 12 V zu tansformieren brauchst Du einen DC DC Wandler..... moderne Geräte zum von ACTIA haben einen Wirkungsgrad von 0,92 de facto 92% ..... die Gleichspannung wird zerhackt, tansformiert und dann wieder gleichgerichtet....... Etwaige Stromlaufpläne gibt es in einschlägigen Foren. Gruß Matze ps. und daran denken im Winter den DC DC Wandler abdecken damit er warm wird oder mit ein 175 Sicherung arbeiten (sorry, der war für INSIDER)
--------------------
Schraubst Du noch, oder fährst Du schon ???
|
|
|
| Drahtwort |
|
Advanced Member
Gruppe: Mitglieder
Beiträge: 704
Mitgliedsnummer.: 2793
Mitglied seit: 25.10.2009
|
| QUOTE | | ich hätte mal gerne gewußt, wie Du mit der Schaltung 6V in 12 Transformieren willst. |
Matze, du hast das Mißverstanden. Der Punkt war, wenn er 5V haben will (als USB Spannungsquelle), muß er nicht den Umweg über 12V gehen, das kann er auch mit dieser Schaltung direkt haben.
Gruß,
Andreas
--------------------
"Es ist technisch nicht leicht zu erklären, warum stets ungewaschene Maschinen eines Tages nicht mehr laufen, Kolben festgehen, Lager knattern, das Getriebe wimmert. Ein ewig schmutziges Motorrad nämlich macht seinem Herrn keinen Spaß. Und was ihm so an Liebe fehlt, versäumt oder spart er an Öl, das läßt er an Kabeln hängen, an Bowdenzügen aufreiben, die Zündung übersehen und den Vergaser vergessen. Es ist der seelische Druck, der sich durch Blechdeckel und Gußgehäuse hindurch in die Maschine frißt."
Alexander Spoerl, aus "mit Motorrad und Roller auf du", 1955.
|
|
|
