Wieder mal jemand mit Elektrikproblem...

[sh80]

BRAUCHE HILFE.
Hallo, ich habe mir vor kurzem nen Kabelbaum für meine rt 125/3 gekauft.
Eine Schaltplankopie war dabei und ich habe ohne probleme die Kabel bis vor in den Scheinwerfer verlegt.Doch ich verstehe nicht ,wie ich jetzt alles mit dem Schalter zusammenklemme.....die Zeichnung ist verschwommen und unleserlich....

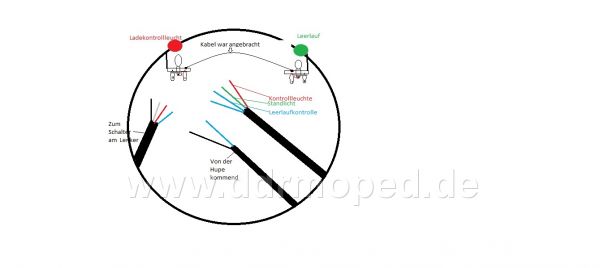

Folgende Kabel kann ich zuordnen: siehe anhangszeichnung
Ich glaube es ist eigendlich ganz einfach,aber ich kapier´s einfach nicht....
danke schonmal

Angefügtes Bild

[MV-emme]

Versuchs mal damit :Schaltplan
Gruß Toralf

[sh80]

Ok danke.In Farbe sieht das schonmal anders aus
Noch eine Frage ,da ich mich mit Elektrik etwas schwer tue:
Im Scheinwerfer sind die 2 Kontrolleichten mit 2 Klemmen.
Eine Klemme hat ne Brücke zur anderen.
Welches Kabel muss denn nu wo rein?? Das ist das was ich auf keinem Schaltplan kapiere....Wird da D+ gebrückt oder 54 ?
Wäre echt cool wenn mir mal jemand genau schreiben würde welches kabel wo...
Vieeeelen dank

[sh80]

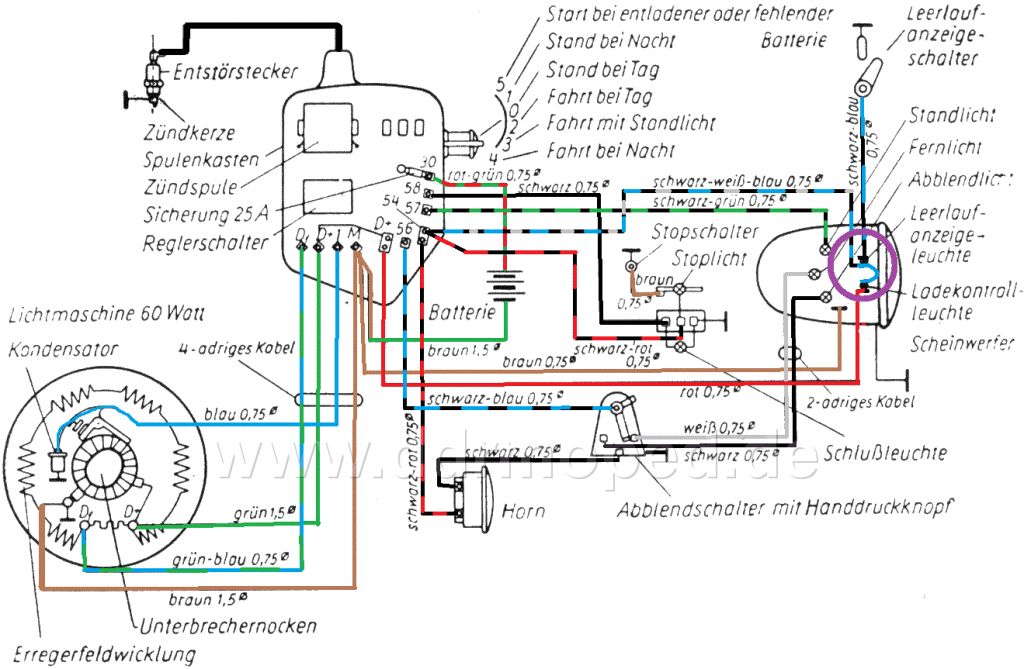

Ich glaube ich habs!
siehe bild lila eingekreist
bitte korrigieren wenns falsch is

Angefügtes Bild

[sh80]

Und noch was....

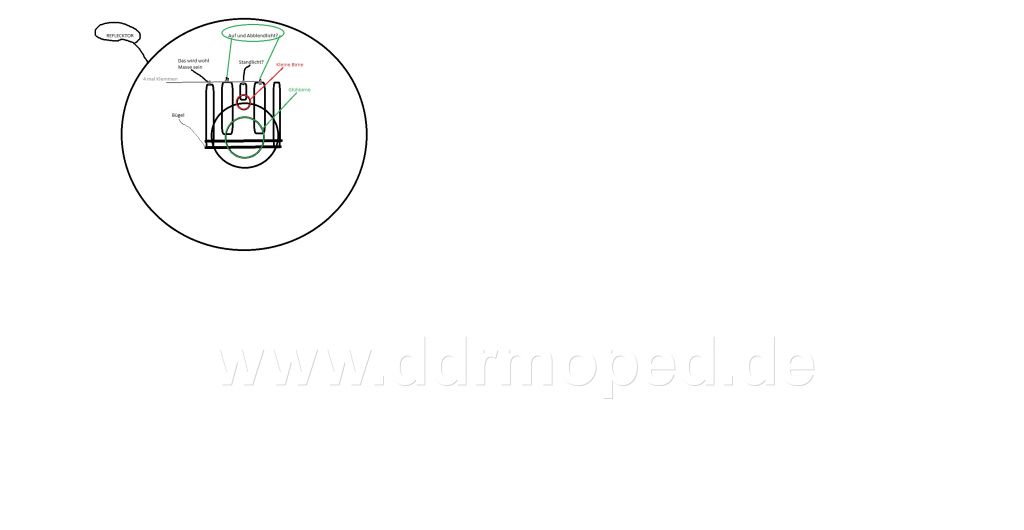

ich hab noch n problem mit dem Scheinwerferanschluss
auf den Schaltplänen sieht das irgendwie anders aus als wenn man ihn vor sich hat...
Ich hab mal ne Zeichnung angehängt.
Was muss wo ran??

Angefügtes Bild

[sh80]

JUHUU fast alles geht!!! Nach tagelangem Grübeln und Googeln hab ichs endlich geschafft...nur noch die Leerlaufanzeige.....
Nach dem ich endlich nen schönen Bericht fand wie man den Scheinwerfer verkabelt,bemerkte ich etwas.Es spielte sich ungefär so ab:
Standlicht:dran...
Abblendlicht dran...,
Fernlicht dran...,
MASSE....Masse???? Ja wo is´se denn die Kabele??
Aha...das wars also...ich dachte,das Vorne irgendein Kabel dabei war für Masse aber hate alle angeschlossen.
Also zog ich ein Kabel vom Regler "Masse"an den Scheinwerfer.
Und siehe da: ES WERDE LICHT UND GANZ WICHTIG : ES FUNKT!
Ich hoffe das es so richtig ist.....wenn nicht bitte melden!
Nur die Leerlaufkontrolleuchte Streikt noch...

[MV-emme]

Ich glaube die Masse holt man sich vom Lampengehäuse. Aber wo Du sie herholst ist ja wohl egal, Hauptsache du hast Masse. Meiner Meinung nach muss an der Leerlaufleuchte Spannung anliegen, die Masse bekommst Du über den Leerlaufschalter im Motor. Ist kein Gang eingelegt, liegt Masse an und deine Kontrollleuchte leuchtet. Na, dann noch viel Erfolg Gruß Toralf

[sh80]

JEEEHAAAAAAA ALLES LÄUFT!!!!

@MV-Emme:
Hey, du hattest recht.Doch jetzt wirds peinlich für mich:
Wenn die Leerlaufkontrolleichte nen Wackler hat ,kann die ja auch garnicht richtig
Leuchten
voll doof ey...hehehehe
