Zu deiner letzten Erleuchtung lesen wir nochmal meinen Beitrag von vor fünf Wochen:

... woraufhin du erwidertest ...

... bevor du nun mir erklären willst, dass man ein Messwerkzeug braucht? Großes Kino - und schon wieder widersprichst du dir selbst, nur um das letzte Wort zu haben.

Aber immerhin schön, dass jetzt auch der Elektriker den Sinn von mechanischen Messwerkzeugen erkannt hat - auch wenn's über einen Monat gedauert hat. Wo wir schon beim Dazulernen sind: Das Wort heißt Markierung, mein lernresistenter Freund.

Hattest du noch einen Sachbeitrag? Komm, zeig's uns, du hast den längsten und außerdem den schönsten.

Peter

Ich glaube ihr redet an einander vorbei. Thema ist Wechsel der Grundplatte. Dazu ist es nicht nötig auf die 1,8 mm zu achten, da das Polrad ja nicht getauscht wird. Diese Markierung bleibt ja gleich, incl der Markierung auf dem Motorgehäuse. Nur die Grundplatte hat keine Markierung und die will der Ersteller mit obiger Methode einfach ermitteln.

@beide: nicht auf den Backfire-Effekt reinfallen

Danke Dazzle. das ist der Sinn des Ganzen, einfach neue Grundplatte einsetzen und ALLE Varianten durchspielen.

Hier mal dir Kabel(zug)liste, anhand des Vorbildes der Vogel-Serie:

Blatt 1: SR4-2 bis 4-4 und KR51

Blatt 2: SR50C(E) 12V

Blatt 3: SR50B (3 oder4) 6V

Ihr braucht nur das Blatt zu drucken, was Ihr braucht. Es ist nicht die SR50/1 Elektrik aufgeführt! Wenn es Probleme gibt, bitte bescheid huben

angehängte Datei ( Anzahl der Downloads: 867 )
 Kabel_Simson.pdf

Wirkung: Kein Licht und keine Ladung, nur Blinker und Hupe geht. Motor Läuft

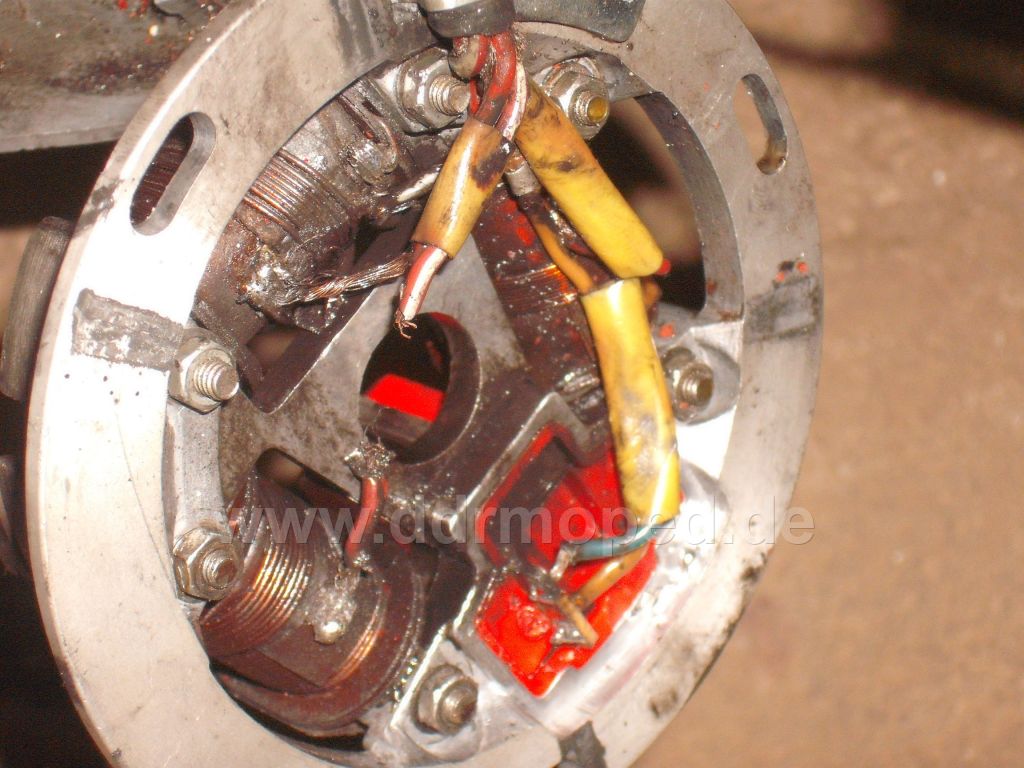

Ursache: (Eine von vielen) Aufgrund des Alters und sonstiger schädlicher Umwelteinflüsse wurde bei den Spulen für die Scheinwerfer und Bremslicht/Batterieladung die Isolierung des Kabelbaumes brüchig, so das es zu einem Isolationsfehler mit darauf folgenden Kurzschluß kam. Folge des Schadens ist ein verbrander Kabelbaum, mit darauf folgenden oben genannten Fehler

Abhilfe: einen neuen Kabelbaum einbauen, diese Kosten nicht die Welt.

Fehler war bei meiner SR50CE aufgetreten...

PS: bild kommt noch

Angefügtes Bild

Eine Ursache in Sachen schädliche Umwelteinflüsse ist der Simmerring auf der Zünderseite. Mit fataler Wirkung, welches über das Zerfetzen von Kabel hinaus geht.

Motor zieht an der Seite Nebenluft...

Hier ein kleines Video dazu: http://youtu.be/ePAE4FMHh2c

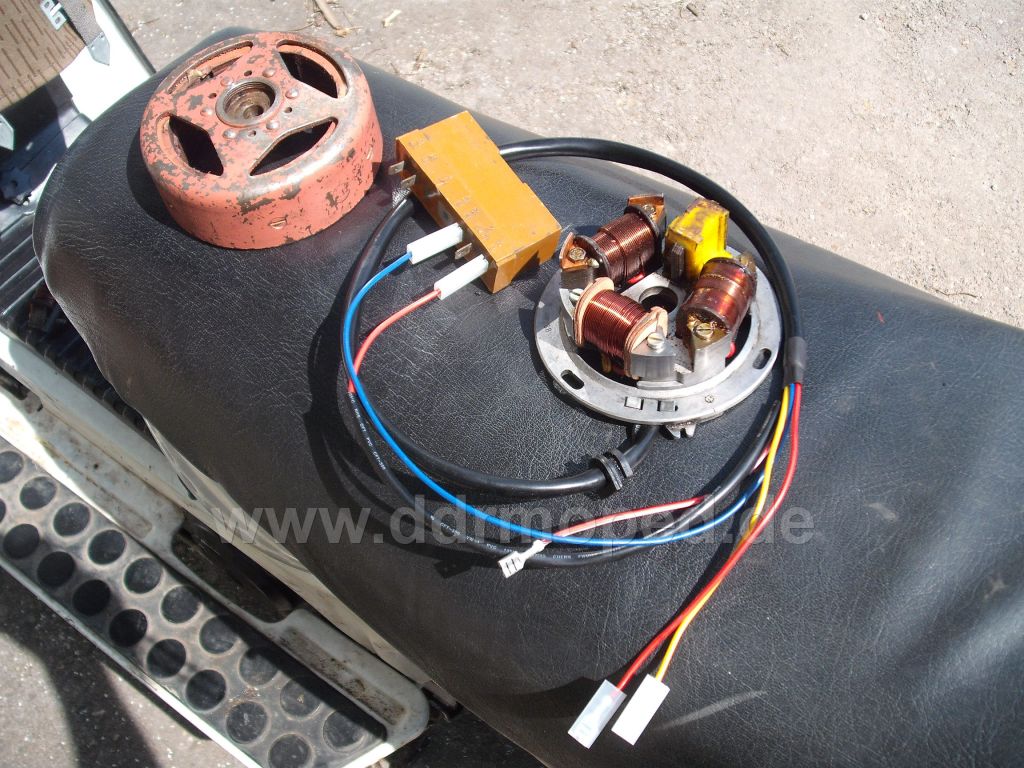

So, Herz-OP.

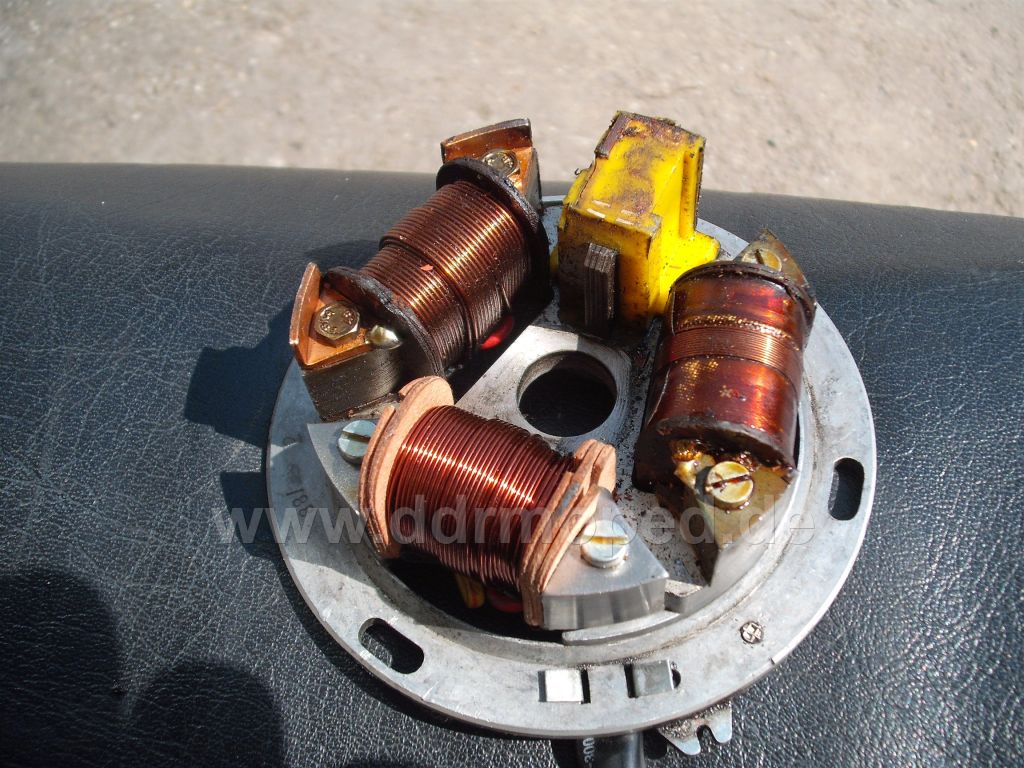

Ausgangspunkt:

Angefügtes Bild

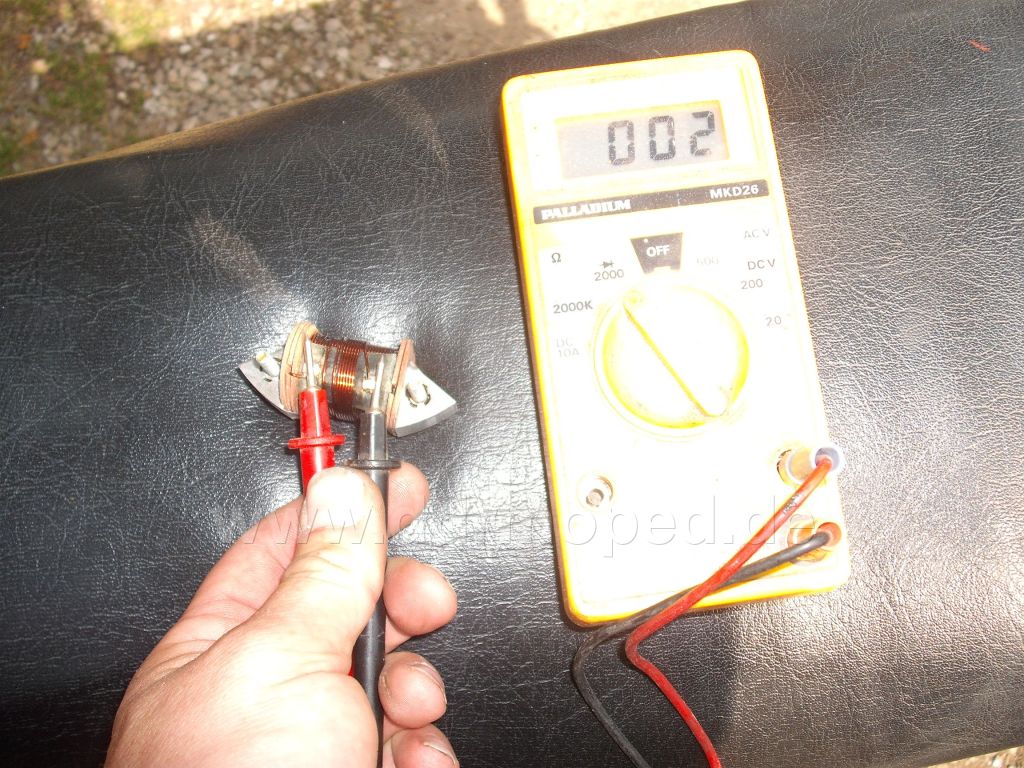

Neue Bremslichtspule checken:

Angefügtes Bild

...

Angefügtes Bild

Der neue ist schon angelötet

Angefügtes Bild

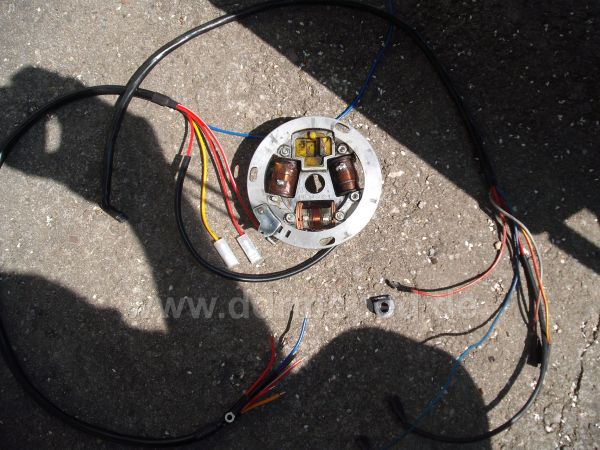

Kabel ausrichten (schönstallieren)

Angefügtes Bild

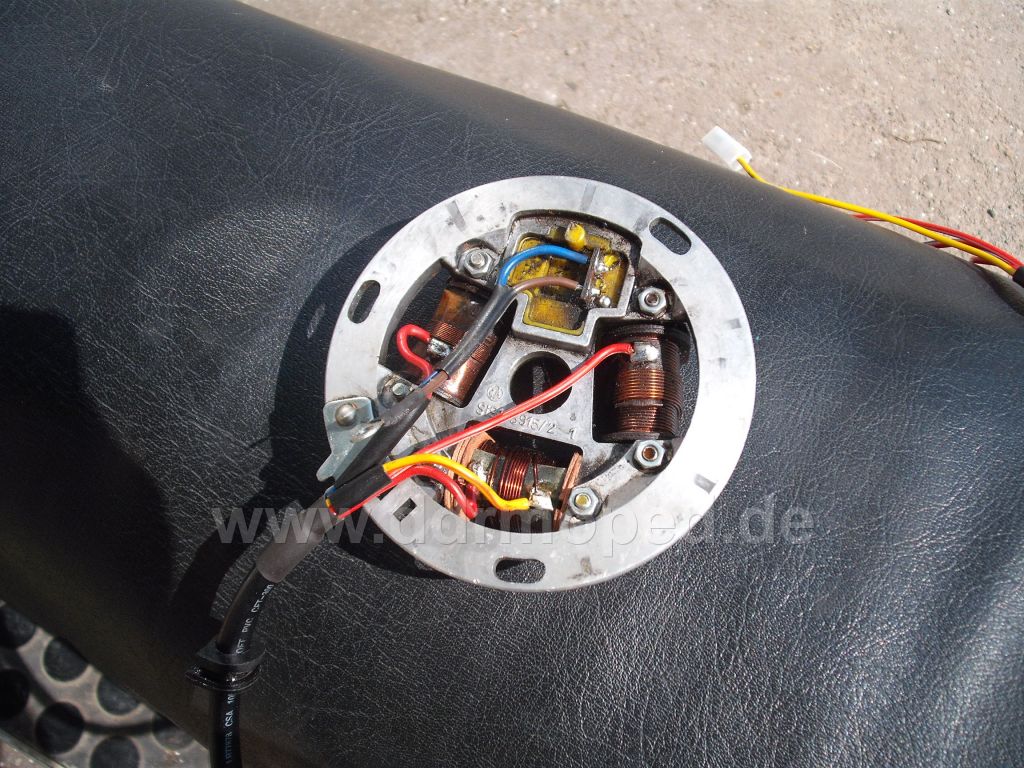

so wie man des im eingebauten Zustand sieht...

Angefügtes Bild

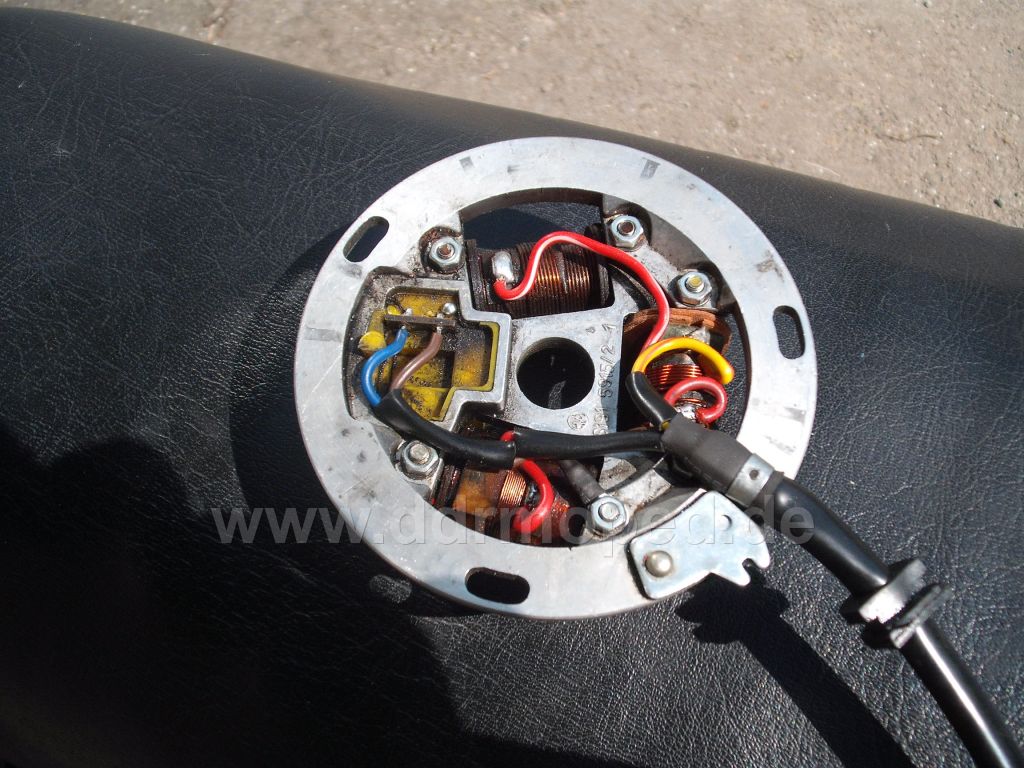

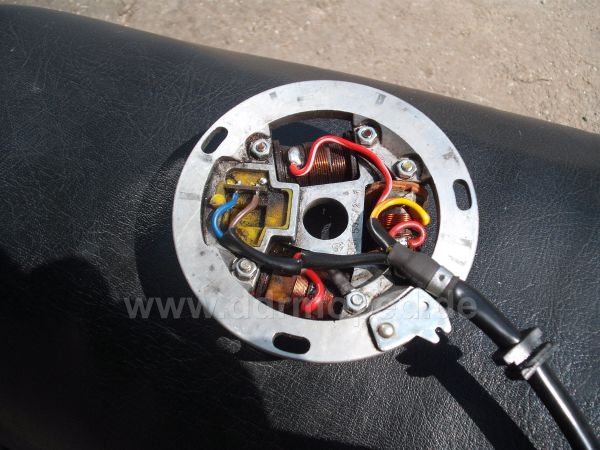

Mal fast komplett, Zündspule fehlt...

Angefügtes Bild

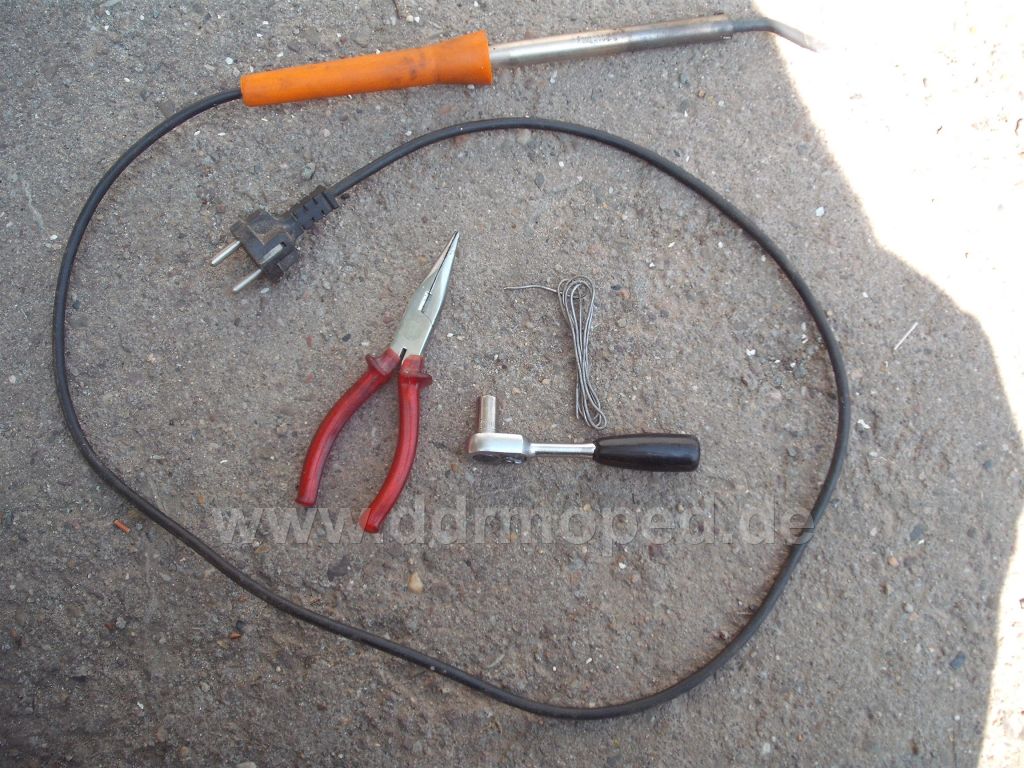

Und wichtiges Werkzeug:

Lötkolben (80 bis 100 W)
Spitzzange zum Drähte halten
Nuß Größe 7 für die M4-Muttern
und etwas Zinn

Angefügtes Bild

... wobei das rot-weiße durchaus noch eine Schutztülle verdient hätte, da wo es über die Spulenkörper scheuert.
