DDR Radios, Alles was wichtig ist

[Nico241090]

Und übern Toneingang kannst du auch deinen PC, Handy usw anschließen

[Gudupower]

Jaja, die gute alte Technik.

[docralle]

Hey, es wird nie so heiß gegessen, wie es gekocht wird. Selbst dann bleibt immernoch der Amateurfunk auf VHF/UHF analog über diverse Relais.

Auch die Pollizei ist ab und an Analog zu hören, zumintest in digitalen Polizeifunknetz in Landkreis Greiz...

[Gudupower]

Ich finde außerdem auch noch die folgende Seite sehr gut.

http://www.rft-geraete.de/Startseite

[Gudupower]

Hab nun alles beisamen.
Schöner Griff, schöne Armaturen. Schönes Radio.

Nebenbei, habe ich dann noch meine ganz neue Liebe entdeckt.
Eins der schönsten Modelle, wie ich finde.

Angefügtes Bild

[docralle]

Schöne Webseite...

[Pat005]

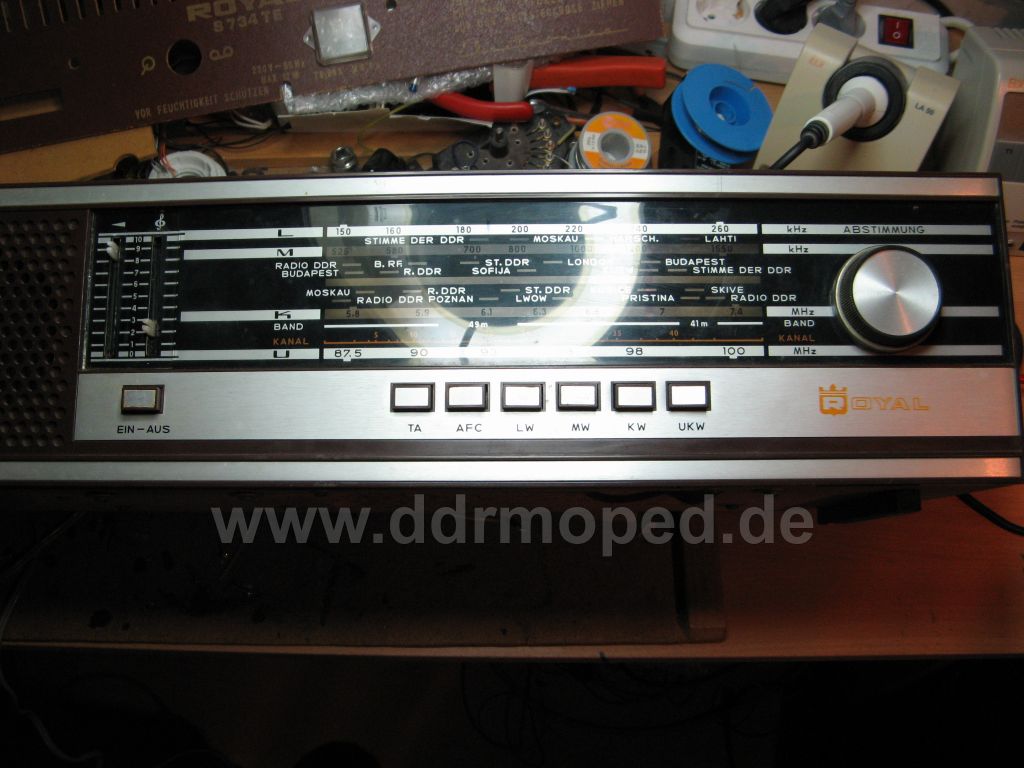

Hallo habe hier ein Royal S734TE aus Rumänien.
Der Lautsprecher ist nicht angelötet hat jemand zufällig einen Schaltplan.
Ich kann so optisch nicht sehen wo er anglötet werden muss.

Grüße
Patrick

Angefügtes Bild

[Pat005]

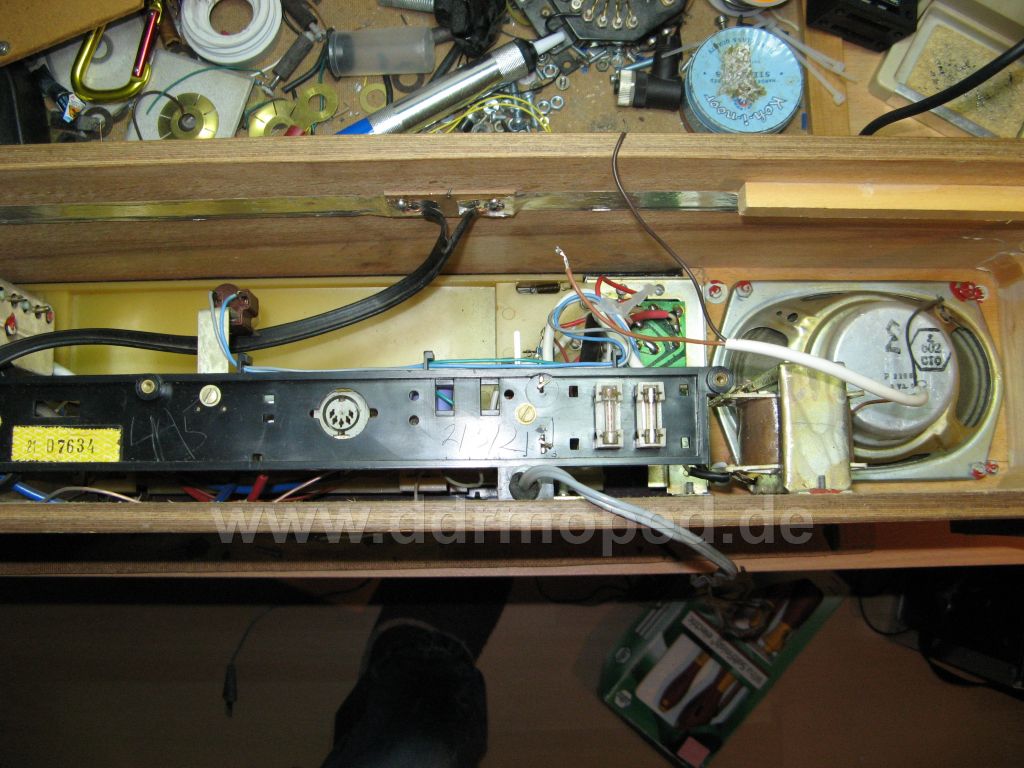

Hier noch die Rückseite.

Angefügtes Bild

[docralle]

Externer Lautsprecheranschluß ist nicht vorhanden? Bau mal die Chassis aus und mach ein Bild von oben. Typisch für Lautsprecheranschluß ist Masse und ein Elko zur Gleichstromentkopplung, wo ein Anschluß in das "Nichts" führt. So Leistungtransistorenpärchen hab ich irgentwo noch, muß ich mal schauen.

[Pat005]

Hallo

Ich schaue nächste Woche mal. Bin zur Zeit auf Montage. Der Lautsprecher muss irgendwo drin angelötet werden.

Grüße
Patrick

[docralle]

Ok, bis dahin kannst du dich mal mit eisenlosen Gegentakt-B-Endstufen beschäftigen. Auch IC-Endstufen haben meist einen Elko am Ausgang. Typische IC sind A211, A205, A2030, wenn es richtig laut werden will. Selten in dem Bereich der A283, der gleichzeitig ein Einchip-AM-Radio oder auch nur für die FM-ZF zuständig sein kann. Dieser enthält einen NF-Verstärker, nur nicht besonders viel laut.

Die evenduellen Endstufentransis sind meist an einem Kühlkörper geschraubt, Gemeinsam an denen ist, das von jedem ein Anschlußdraht auf einem gemeinsamen Punkt geht, von dem der Elko ins nichts und eventuell eine Rückkopplung weggehen. Wie gesagt, viel einfacher ist es, nach einer Lautsprecherbuchse zu schauen.

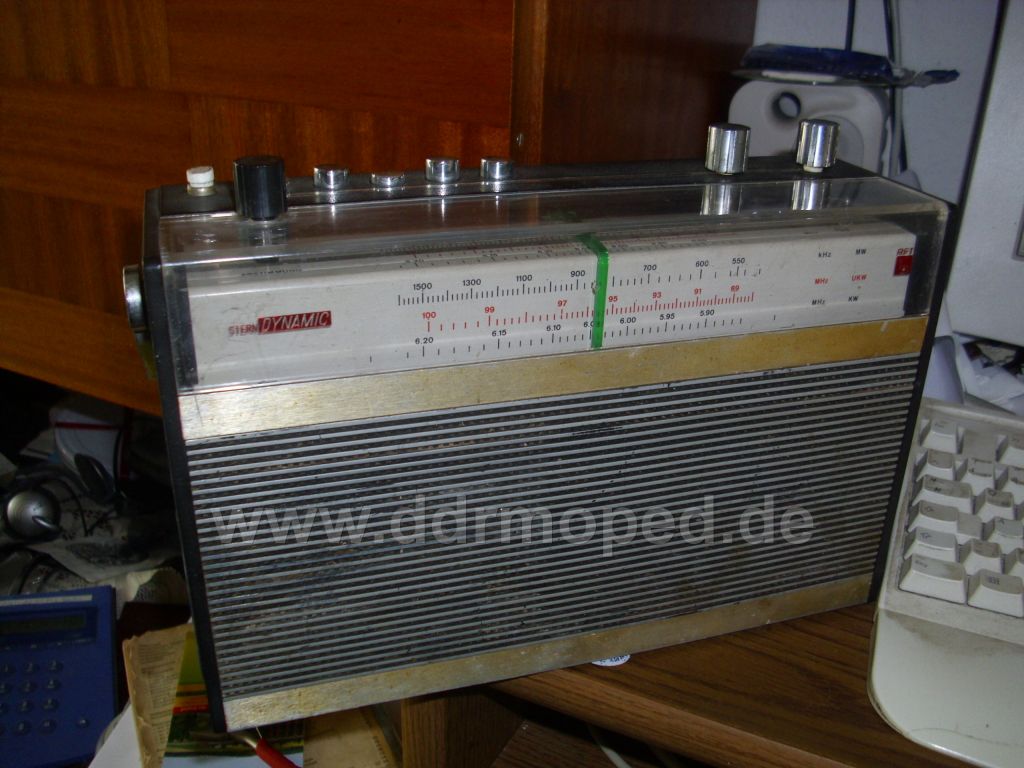

Das etwas Ältere Stern-Dynamic, mit Netzteil und KT100
https://www.youtube.com/watch?v=scVsGbYr-jQ

Angefügtes Bild

[Pat005]

Hallo

Danke für deinen Beitrag. Mit den Endstufen schaue ich mir an. Etwas kenne ich mich mit Elektronik aus allerdings leider nicht im Radio Bereich. Verstärker IC's hat das Radio nicht, das werden wohl Transistoren sein. Röhren hat es nicht mehr.
Nach aussen hat es nur einen Tonband anschluss.

Grüße
Patrick

[Tillk]

Hallo,

mit dem Plan sollte es Dir möglich sein die richtigen Anschlüsse
zu finden.
Grüße

angehängte Datei ( Anzahl der Downloads: 362 )
 s734te_sch.pdf

[zbül]

Hallo,

schönes REMA Radio auf Waschbeckenkonsolen. DDR pur.

[Pat005]

@ Tillk

Vielen Dank für den Schaltplan hatte keinen gefunden.

Grüße
Patrick
