65 spatz, Restaurierung

[olly]

Hallo ich wollte euch mal mein neues Projekt zeigen ,ein 65 spatz . der spatz sieht aus als ob er die letzten 10 jahre draußen stand aber das Blech ist erstaunlich gut erhalten . Aber was ich mich frage ob der Motor Original ist ? Könnt ihr mir da helfen . LG Olly

Angefügtes Bild

[olly]

Der Motor ist leider Fest aber ist der Original ?

Angefügtes Bild

[domdey]

Das ist schon ein M 52-Motor . Der kam erst Ende '67 in den Spatz . War vorher also ein Sö 4-1 -Motor mit Kickstarter drin .

[olly]

also wäre das ein KRO50 Motor ? War der auch im sr2 verbaut ? Oder liege ich da jetzt falsch .

[domdey]

Der Sö 4-1 hiess vorher RH 50 . Also, ganz falsch liegst du nicht .
Der Sö 4-1 hat aber nur 'nen SR 2-Zylinder drauf, aber einen 13er Vergaser und eine Verdichtung von 7,5:1 . Am Zylinderdeckel ist die Halterung der Silentbuchse der Motoraufhängung angegossen . Das Motor-Getriebe-Gehäuse ist gegenüber dem des KR 50 auch anders . Speziell wegen der Vorverdichtung .

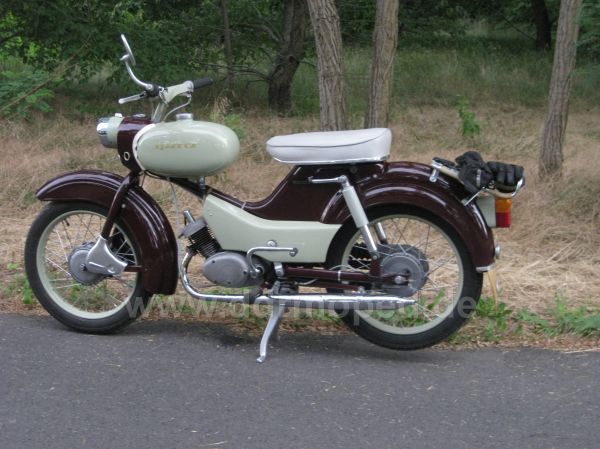

Der Spatz mit Soemtron-Motor sieht so aus :

Angefügtes Bild

[olly]

Und der sö4-1 war der auch im kr50 verbaut ?

[Cloyd]

Nein.
Der RH50 gehört in den SR1.
Der RH50II gehört in den SR2 und SR2E.
Der Sö4-1 gehört in den Spatz.
Der KRo50 gehört in den KR50.

Die Gehäuse unterscheiden sich, genau wie die Zylinder und der Kopf beim Spatz sowieso, wegen der Aufhängung am Rahmen.


mfg Toni

[olly]

MH das ist ja interessant wieviel Motoren es gab , könntet ihr mir bitte mal ein Bild rein stellen wie der genau aussehen soll . LG olli

[olly]

Das ist ja interissant wieviele Motoren es gab , konnte ihr mir mal bitte ein Bild rein stellen wie der genau aussehen soll . LG olli

[hsllacky]

Hi Olly, hier mal ein Bild vom Spatzmotor, Kupplungsseite. Kupplungsdeckel ohne den runden Deckel, Öleinfüllöffnung "tiefergelegt", nicht auf der Motoroberseite.

Angefügtes Bild

[hsllacky]

Und hier zum Vergleich KR50, mit dem runden Deckel (ich glaub der ist erst zum Schluß weggefallen), Motornummer beginnt mit KR, Öleinfüllschraube Motoroberseite. Der passt auch in den Spatz, allerdings ist die hintere Aufnahme im Rahmen breiter, hab ich bei mir mit U-Scheiben aufgefüllt.

Angefügtes Bild

[hsllacky]

Rechte (Lima) Seite ist beim Spatz auch anders da ja nur hier Kettenschläuche verbaut sind, bei allen anderen RH-Motoren nicht. Die Deckel kann man untereinander tauschen.
Außerdem hat der Spatzmotor eine andere Grundplatte und Polrad, da es ja hier auch ein Bremslicht gibt.

Angefügtes Bild

[hsllacky]

Limaseite KR50

Angefügtes Bild

[hsllacky]

Hier mal noch ein Bild der Spatzlima, die Kabel sind dort fest dran und nicht geschraubt wie beim SR2 oder KR50. Die Nr. lautet 8306.8/1. Da der Unterbrecher an einer ganz anderen Stelle sitzt passt ein Polrad vom Essi nicht.

Angefügtes Bild

[olly]

Hab dank für die Antworten das ist ja total interessant , dan kann ich ja langsam das Internet durchstöbern wegen einen richtigen Motor .
