Achsen und Radlager Übersicht für SR1/2, Montagehinweise

[docralle]

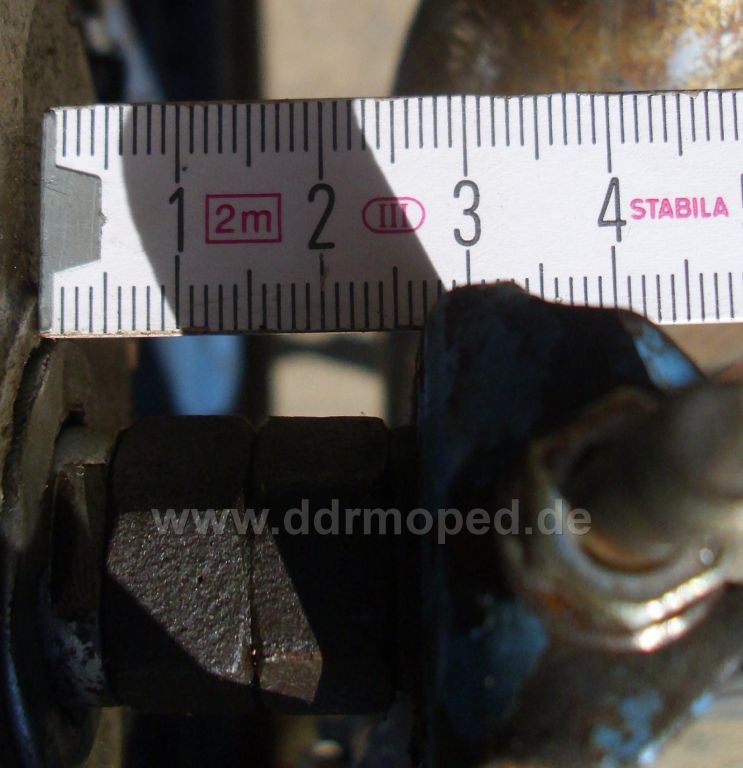

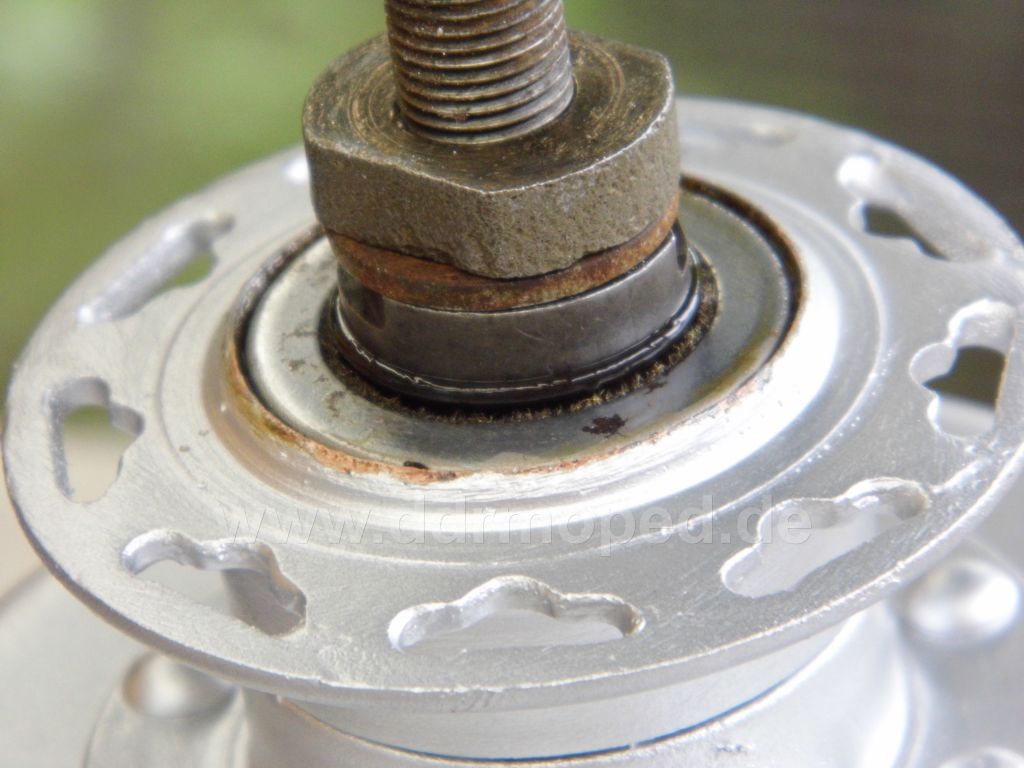

Hier noch mal der Einbauplatz "Auspuffseite" an der Hinterradgabel

Angefügtes Bild

[Wombat45]

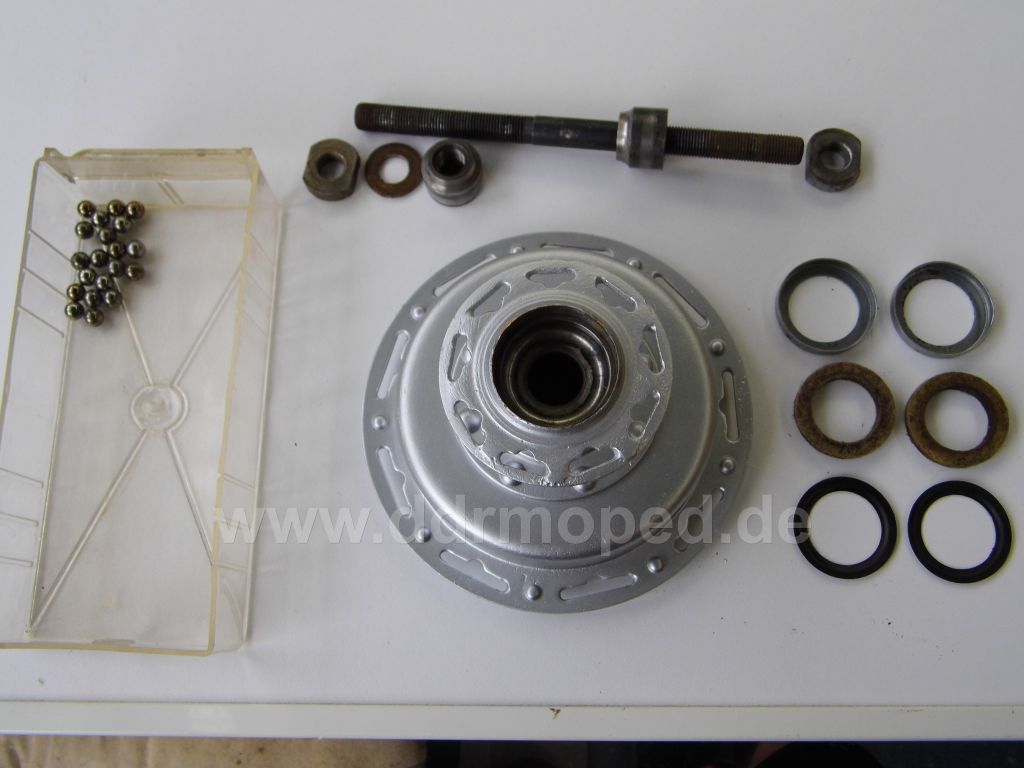

Dann mach ich mal weiter mit der vorderen Halbnabe, mit 10mm Achse. Auf dem Bild sieht man die benötigten Teile. Natürlich vorher gereinigt.

Bitte nicht dazwischen schreiben bis ich sage das ich fertig bin, sonst macht das ganze keinen Sinn .

Angefügtes Bild

[Wombat45]

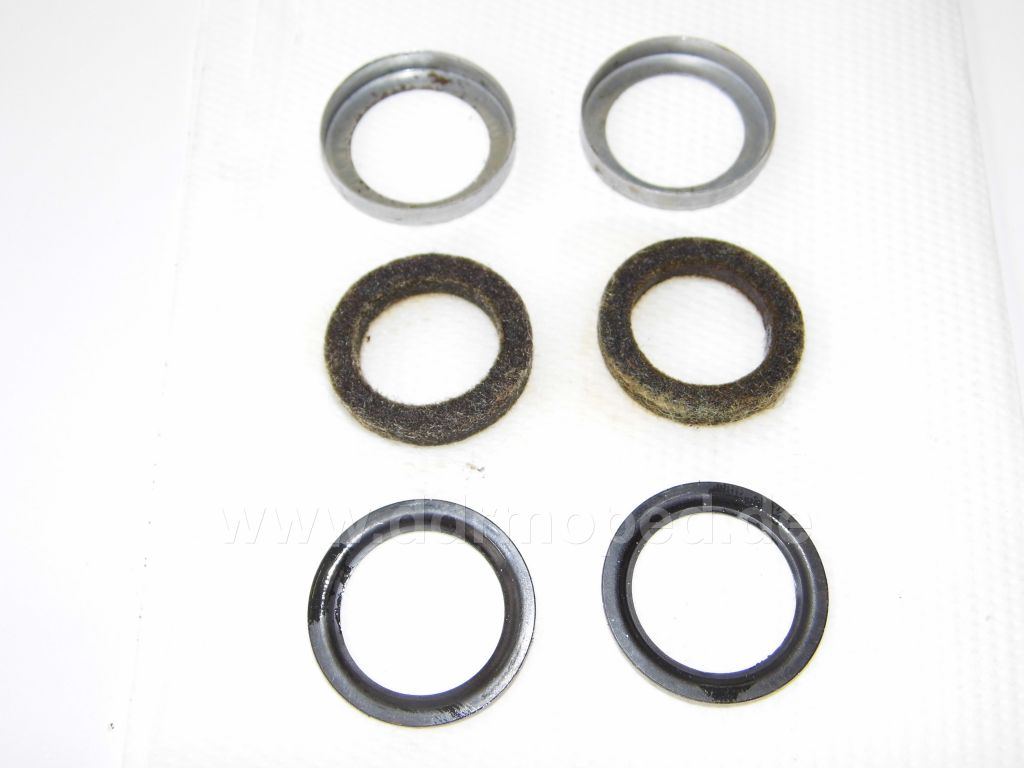

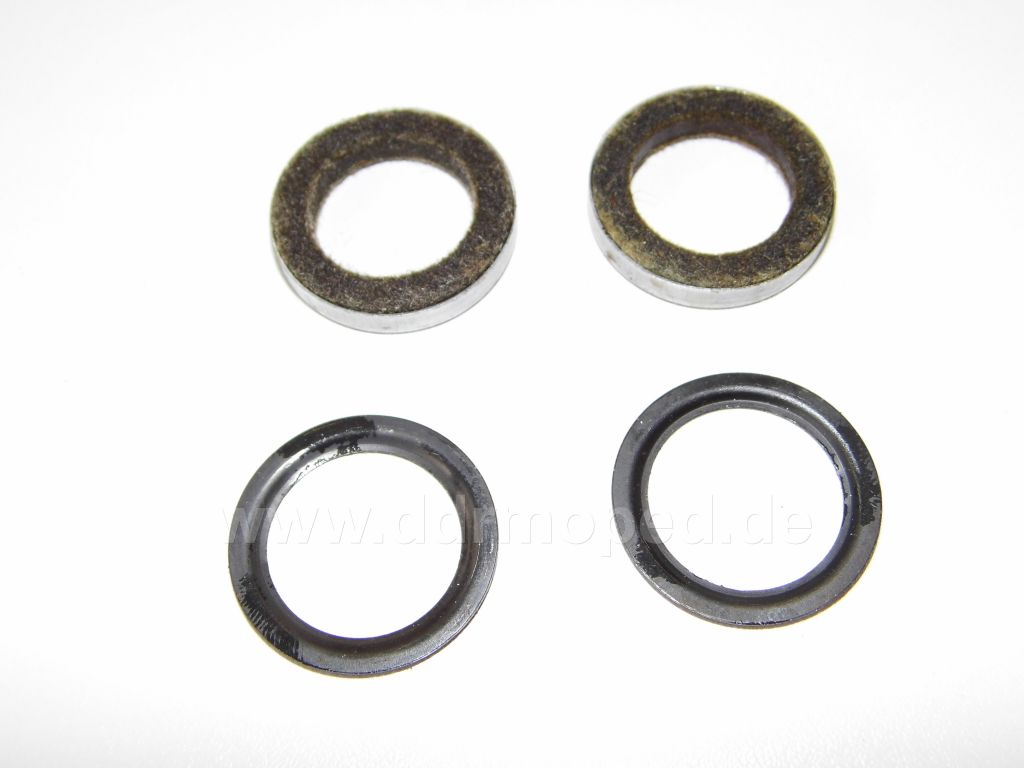

Oben sind die Staubkappen , in der Mitte die mit Öl benetzten Filzringe und unten die Scheiben.

Angefügtes Bild

[Wombat45]

Filzringe in die Staubkappen einsetzten. Die Scheiben kommen später.

Angefügtes Bild

[Wombat45]

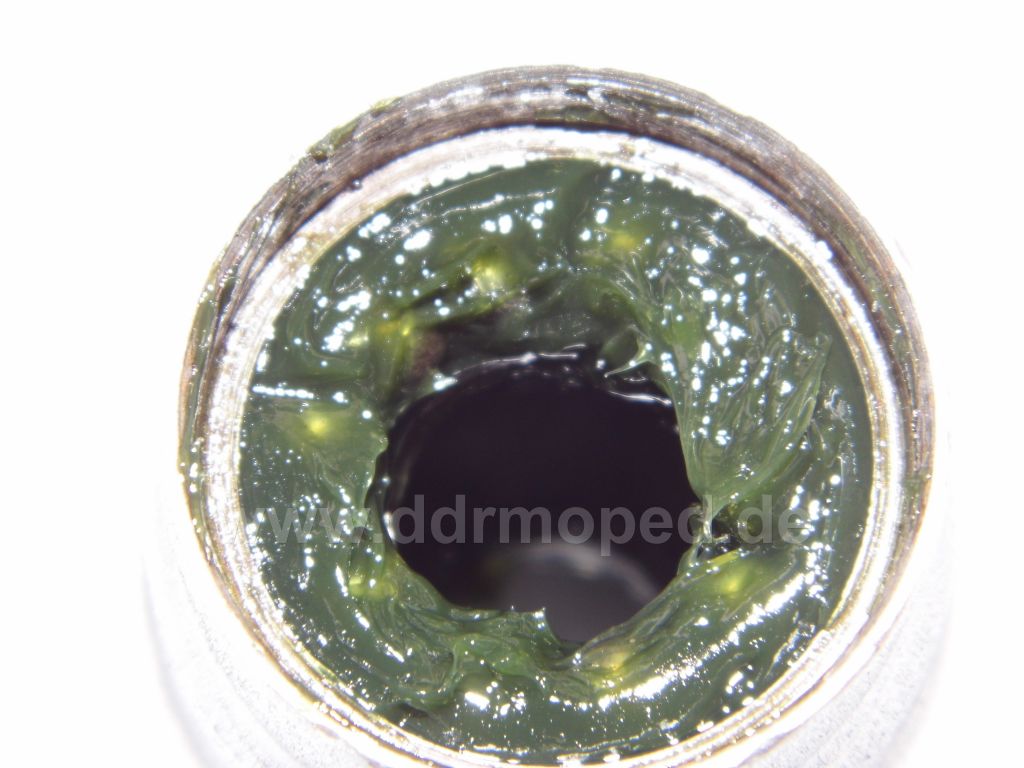

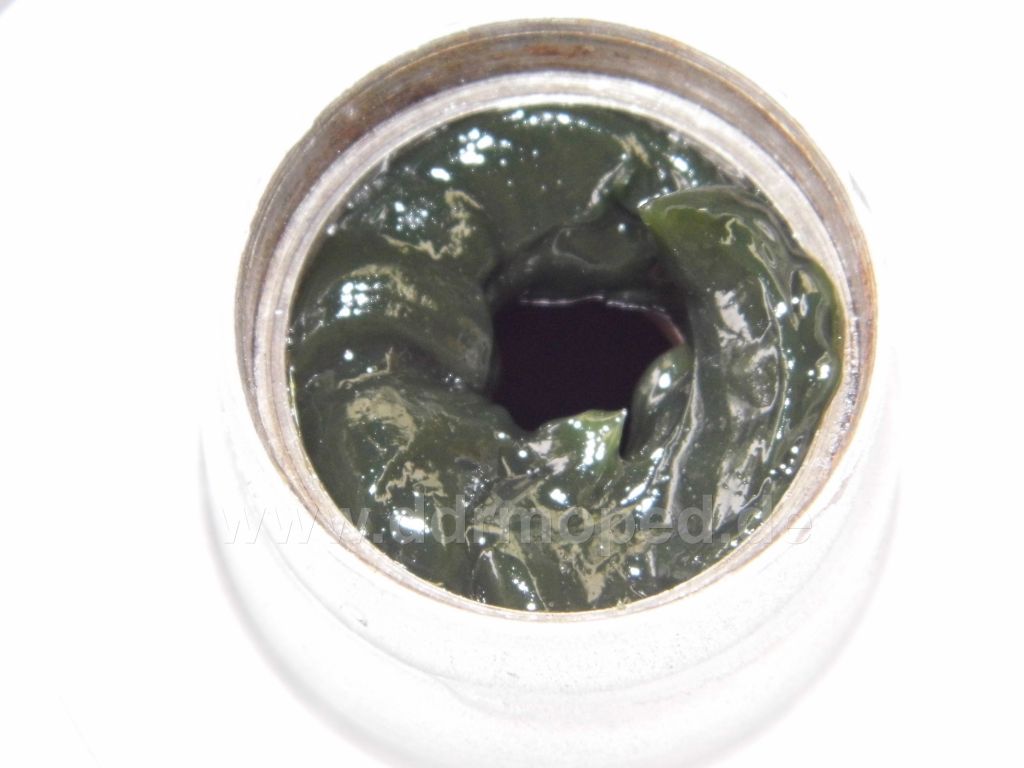

Fett in die Lagerschale , vorher bitte die Schale kontrollieren . Sollte sie defekt sein ( gerissen oder eingelaufen ) tauscht sie vorher aus.

Angefügtes Bild

[Wombat45]

Nun die Kugeln ins Fett drücken. Hier sieht man sie noch durchscheinen. Es kommen bei der Halbnabe auf jede Seite 10 Kugeln mit 6,35mm hinein.

Angefügtes Bild

[Wombat45]

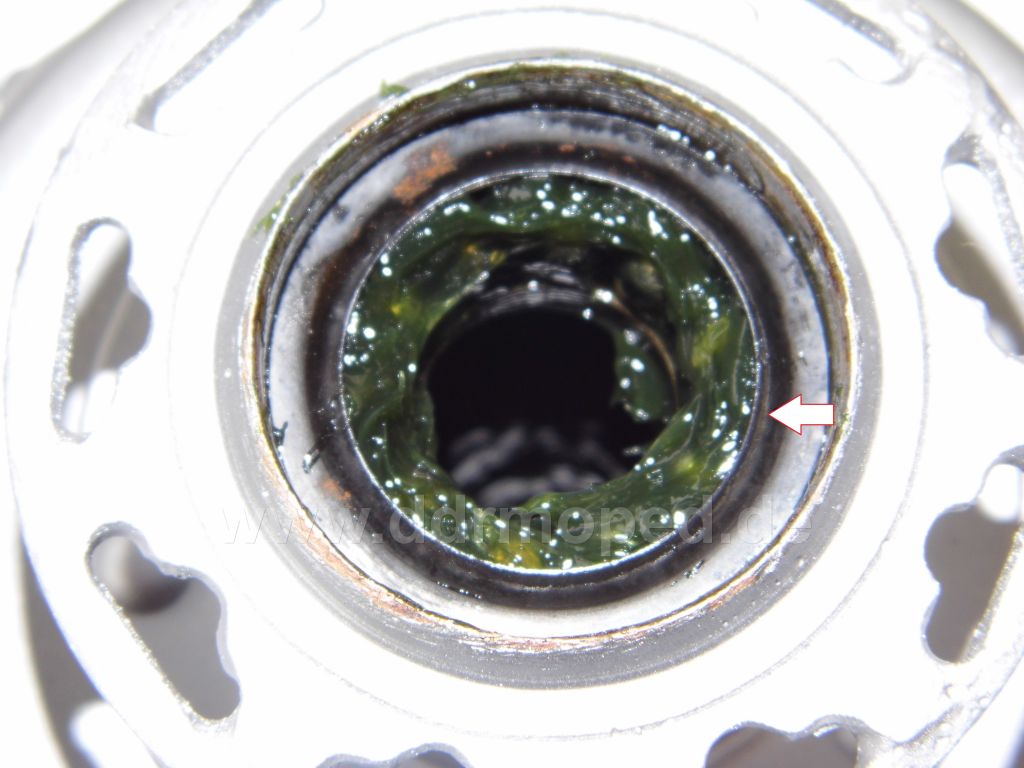

Nun kommt die Scheibe hinein. Die ist nicht wie bei der Vollnabe mit der Staubkappe zusammengedrückt sondern wird einzeln eingelegt . Achtet drauf das die Wulst Richtung Filz zeigt ( siehe Pfeil ), sonst werden die Kugeln eingeklemmt.

Angefügtes Bild

[Wombat45]

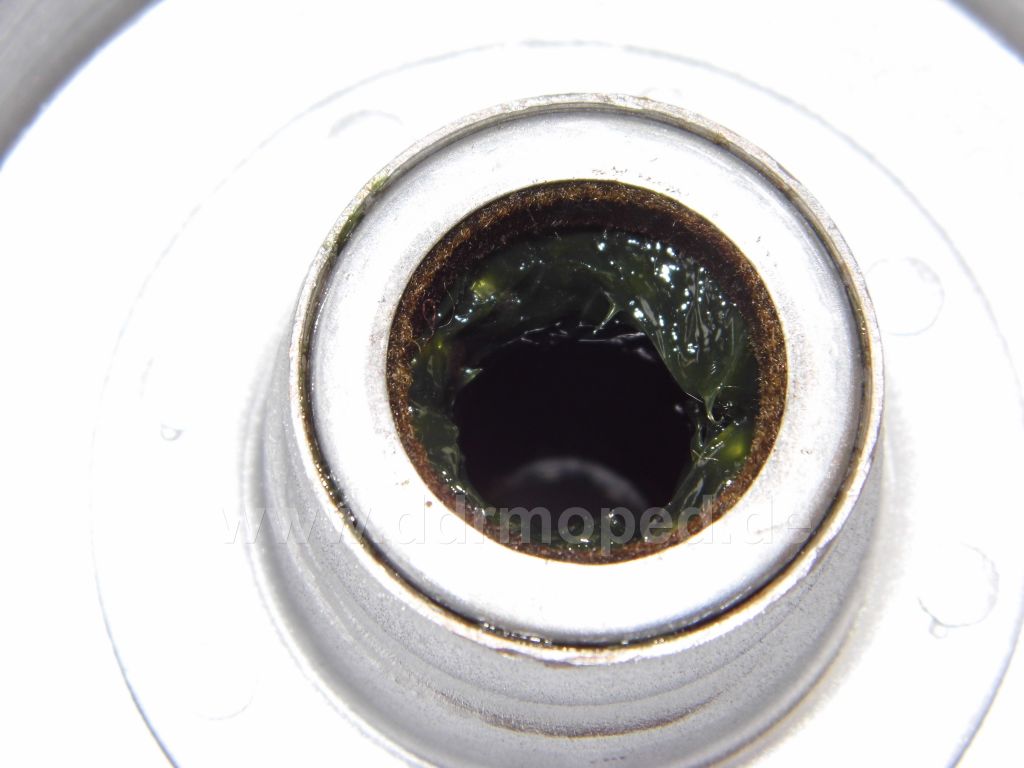

Nun die Staubkappen eindrücken. Da die Halbnabe einen anderen Tachoantrieb hat sind hier beide Staubkappen glatt.

Angefügtes Bild

[Wombat45]

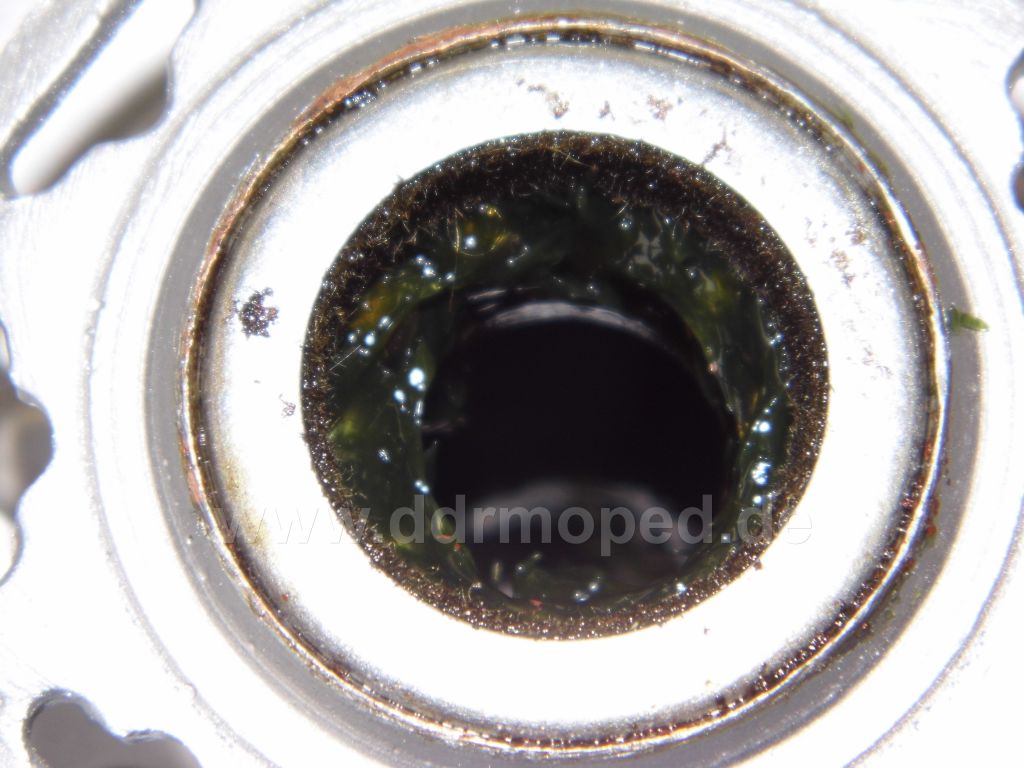

Bremsseite

Angefügtes Bild

[Wombat45]

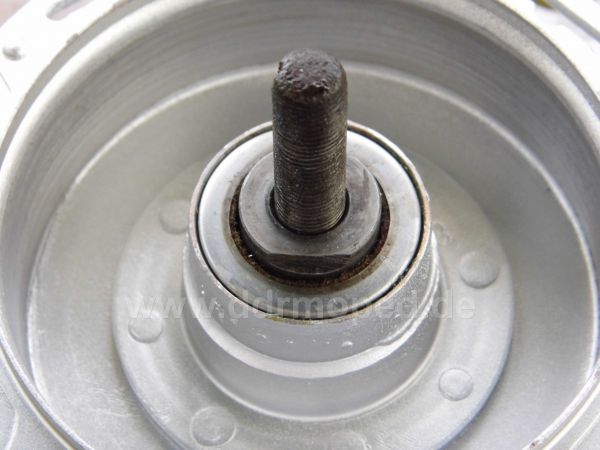

Jetzt die Achse mit dem festen Konus von der Tachoseite rein und den anderen Konus aufdrehen , aber so das sich die Achse noch in der Nabe drehen kann.

Angefügtes Bild

[Wombat45]

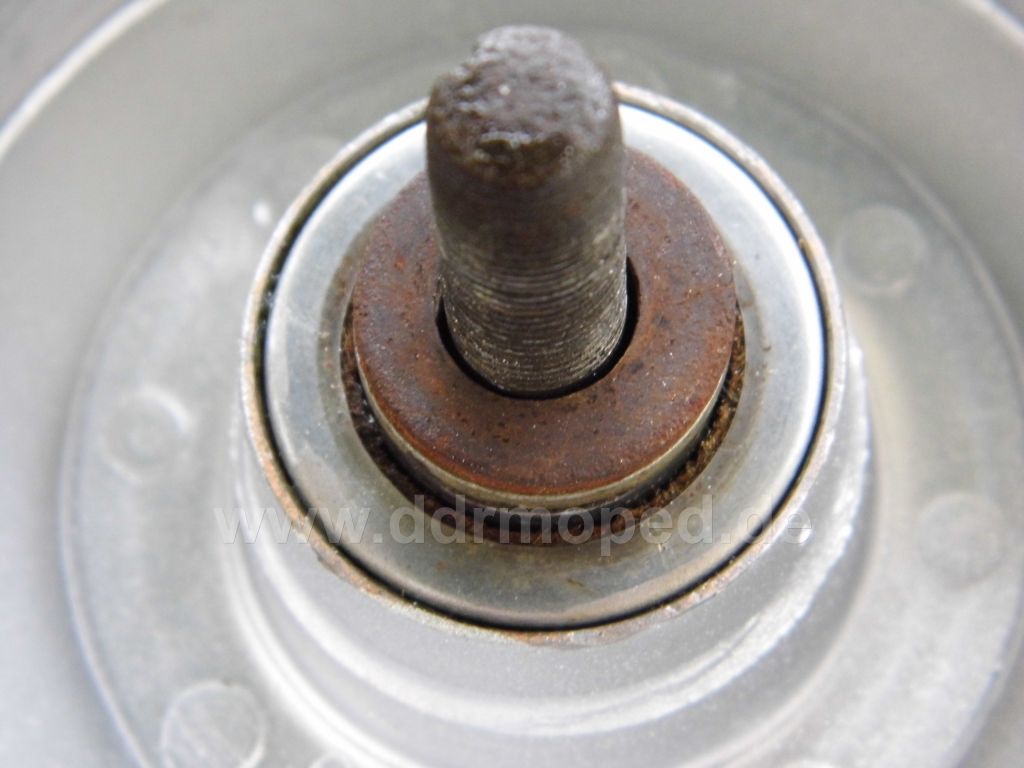

Bei mir musste ich nun 2 U-Scheiben auf den Konus legen da sonst das Bremsschild geschliffen hätte. Meist reicht aber eine. Müsst ihr dann selbst ausprobieren.

Angefügtes Bild

[Wombat45]

Nun kann das Bremsschild aufgesetzt und mit der Zweikantmutter festgemacht werden.

Angefügtes Bild

[Wombat45]

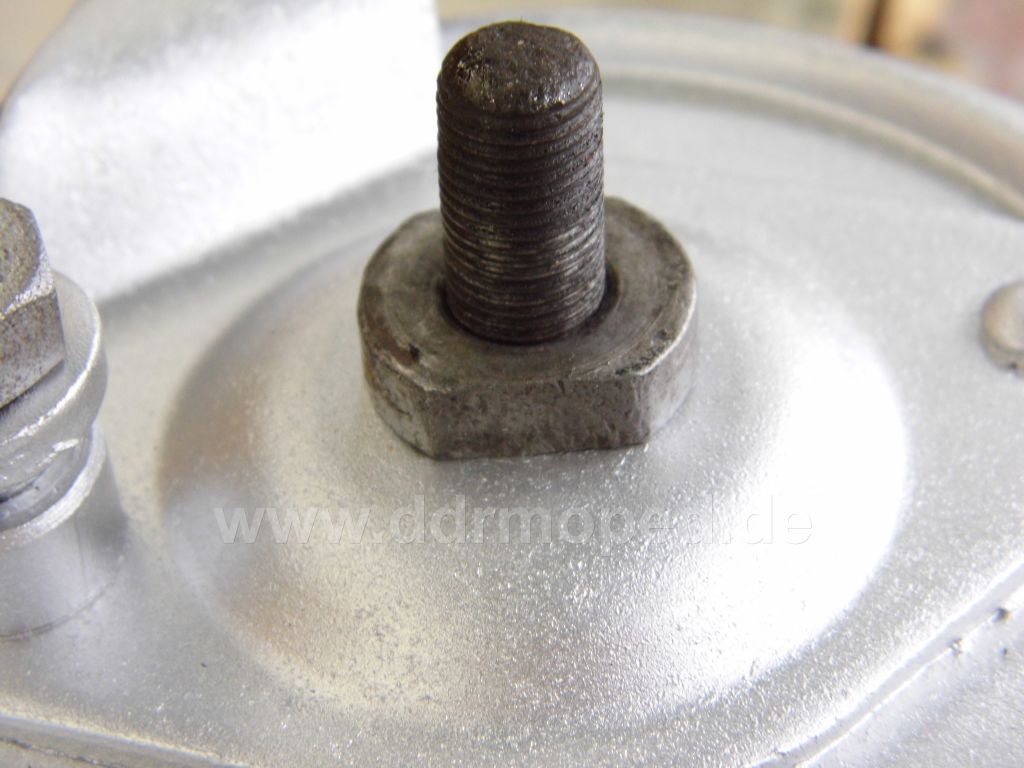

Die Tachoseite bekommt auch noch eine Zweikantmutter drauf.

Das einstellen des Lagerspiels macht ihr am besten mit einem kompletten Rad, so geht es aber auch . Es sollte nicht zu straff sein da es sonst beim Einbau klemmt wenn ihr das Rad festzieht. Sollte das der Fall sein müsst ihr den Konus nochmal etwas lösen.

Die Montage der hinteren Radlager laufen genauso ab wie in meinen beiden Berichten.
Ich hoffe es hilft dem einen oder anderen. Wie gesagt, ich bin nicht so der Erklärbär .
Hoffentlich ist es verständlich genug. Ansonsten , Fragt einfach nochmal nach.

Sorry ,das es solange gedauert hat. Hab nur eingeschränktes Internet im Moment. Hier im Ort sind mehrere Sendeantennen defekt.
Nun dürft ihr wieder, bin fertig.

Angefügtes Bild
