Distanzstück Hinterrad RT-125/3

[Todward]

Hallo liebe Schraubergemeinde,

schon seid längerem lese ich hier im Forum zur Vorbereitung meines Zusammenbaus einer RT-125/3, Baujahr 1963. Im letzen Jahr habe ich mir das Motorrad zugelegt die Teile überarbeitet, erneuert und nun soll alles wieder zusammengesetzt werden.
Ich dachte bisher das mich ein solches Problem nicht ereilen wird und ich im Forum nach Hilfe fragen muss, nun ist es soweit.
Großes Fragezeichen beim Distanzstück links am Hinterrad, irgendwie erschließt sich mir das nicht. Der Abstand ist einfach zu groß, so dass sich beim anziehen der Steckachse die Radaufhängung verdreht und nicht mehr wie gewünscht parallel zum Hinterrad steht.

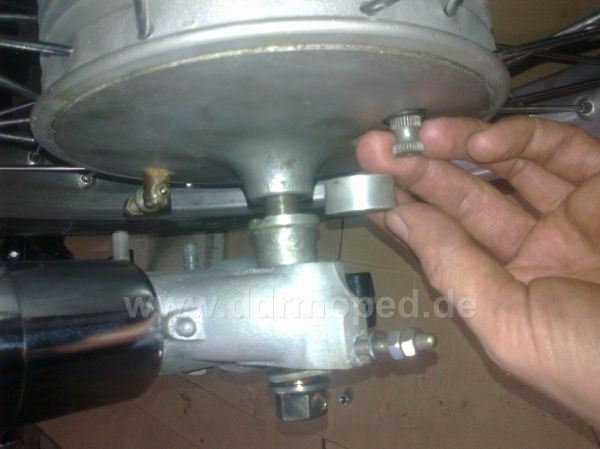

Da Bilder mehr als tausend Worte sagen können, hänge ich mein Problemfall einfach mal mit an.

Auf dem Bild halte ich ein zweites Distanzstück, was ich ebenfalls noch liegen hatte mit dazu, aber damit geht es auch nicht.

Falls jemand hier einen wertvollen Ratschlag hat, wär ich sehr dankbar.

Angefügtes Bild

[Klaus]

Hallo,

das von Dir gezeigte Distanzstück auf der Steckachse gehört meines Erachtens nicht zur 125/3 sondern zur 125/2 Halbnabe (zwischen Achshalterung und Tachoschnecke).

Angefügtes Bild

[Klaus]

Für die 125/3 (und die 125/2 Vollnabe) benötigst Du ein Gegenhalteblech (01-825.398-0), das die Achsaufnahme mit der Bremsankerplatte verbindet und verhindert, dass sich die Ankerplatte beim Bremsen mitdreht.
Zu diesem Gegehalteblech gehört der Distanzring (01-824.306-0), das müsste der sein, den Du in der Hand hältst

Krieg das Bauteil leider nur von der Vorderseite aufs Bild

Angefügtes Bild

[Todward]

Hallo Klaus,

vielen Dank für die kompetente und bildgewaltige Antwort. Du hast recht, das Halteblech muss mit dran, daran bin ich gedanklich gescheitert, manchmal sieht man den "Wald vor lauter Bäumen" nicht. Dann kann es ja weitergehen....danke nochmal.

Gruß, der Torsten
