Frage zu DDR-Manometer, integrierter Regelungstechnik

[Jaysoc]

Hallo euch allen,
ich habe mir einen 'kleinen' GKW Kompressor gekauft. Darauf montiert war das Manometer, welches gleichzeitig der Druckregler ist... Mir erschließt sich allerdings nicht die Funktionsweise dieses Gerätes. In der Leitung sind vier Kabel ... eine Phase für den Betriebsstrom, ein Schutzleiter und zwei Rückleitungen, bei denen ich nicht weiß ob sie den Strom über einen Kontakt leiten sollen oder nur einen Impuls... denn in der Messuhr sind zwei Magnete verbaut
Leider waren auch schon alle Leitungen abgeklemmt so dass man nicht mal ansatzweise die komplette elktrische Schaltung nachvollziehen kann.

Ich hoffe hier im Forum findet sich jemand der sich mit der guten alten Regelungstechnik auskennt und mir detailiert mal die fuktion erklären könnte.

Grüße
Matze

Angefügtes Bild

[Jaysoc]

noch eine etwas größere Ansicht

Angefügtes Bild

[zbül]

Hallo,

die Zeiger haben Wischkontakte.
Mach dir einen normalen Druchschalter ran, hast weniger Probleme.

[Jaysoc]

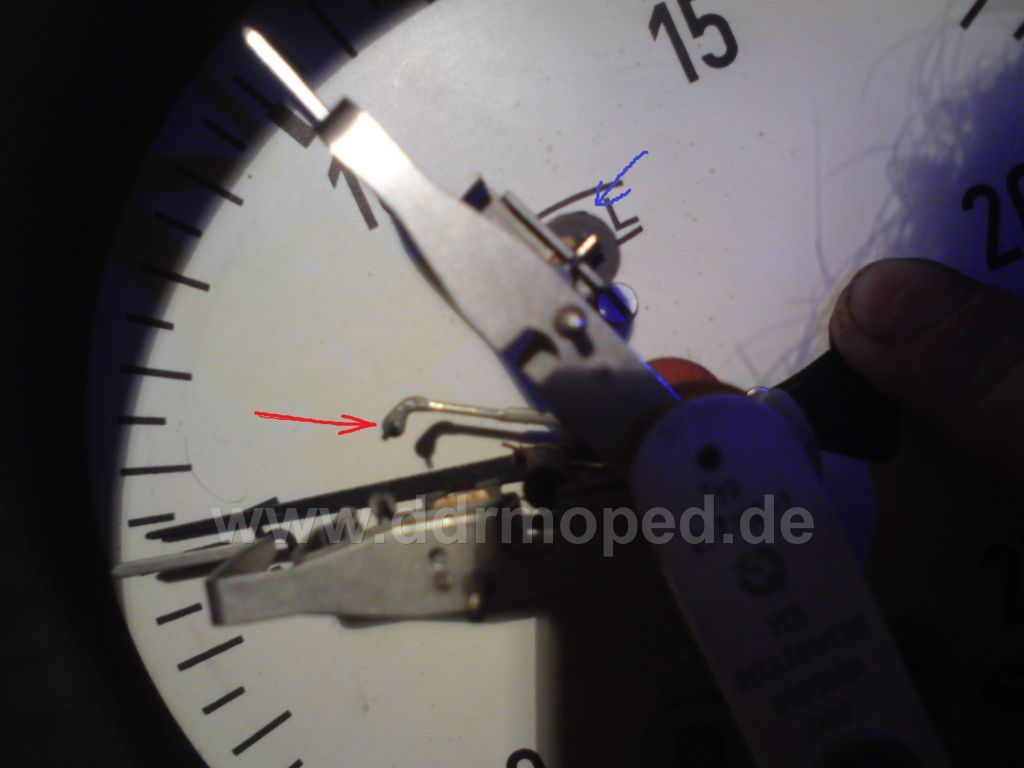

Soll dieser 0,5mm starke Wischerkontakt (roter Pfeil) wirklich 230Volt ~ schalten?

Genau das war auch meine erste Idee... ist ja auch das naheliegenste. Aber ich habe das mal mit einem Durchgangsprüfer getestet und da ist ziemlich schlechter Kontakt.
Und wozu ist da ein Magnet (blauer Pfeil)???

Ja so einen normalen Druckschalter hab ich auch dazuliegen... aber der ist schwieriger einzustellen... bei dem Manometer verschiebe ich einfach einen Zeiger und er ist eingestellt.

Und es sieht halt besser aus es hat ja nicht jeder ein einstellbares Manometer auf seinem Kompressor.... wenn es denn funktioniert.

Angefügtes Bild
