Brandis DUO 4/1, Zechnungen, Anleitungen usw.

[Eisenbahner1983]

Moin,

ich suche für die Brandis Duo 4/1 Zeichnungen, Explosivzeichnungen etc. um diese Vorbildgetreu zu restaurieren.

Hat da jemand was für mich

Gruß Björn

[klaus30]

Hilft dir vielleicht die Ersatzteilliste ?

[ENIGMA]

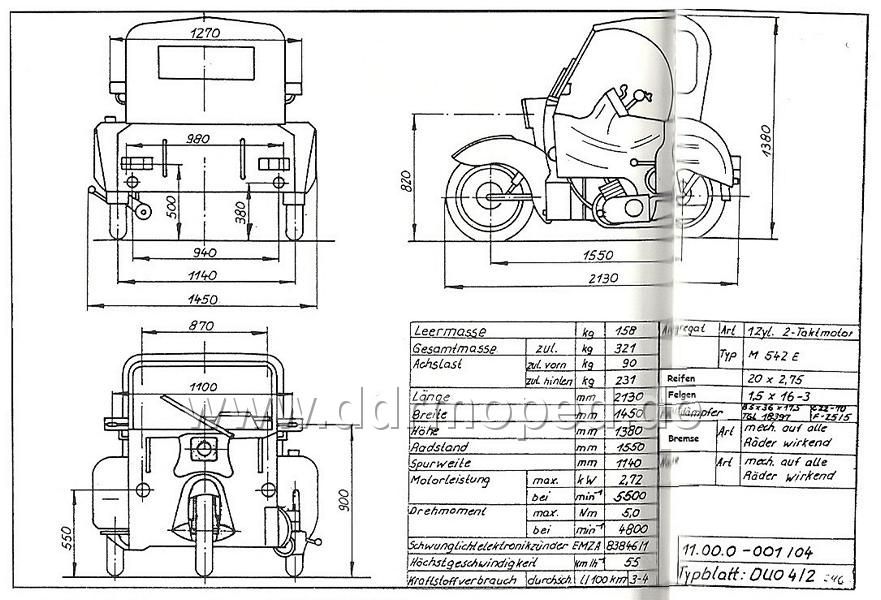

Ist zwar vom 4/2er,aber die Maße sind mit dem 4/1er identisch.

Angefügtes Bild

[Eisenbahner1983]

Moin,

danke ! Aber so richtig hilft es mir nicht. Bei der Schwalbe findet man etliches im Netz, wo was hin gehört. Gibt es für die DUO keine ersichtlichen Pläne Schraube XYZ kommt an B usw.

Gruß Björn

[ENIGMA]

Nein,ist mir nicht bekannt das es sowas gab,denn das sollte nach damaligen Maßstäben hinreichent aus den Ersatzteilekatalog- bildern erscihtlich sein.
Keine Frage,die Bild Qualität war ist mehr als mies,aber wenn Du was nicht weisst,wohin was gehört,dann Frage halt hier nach,dafür gibt es ja das Forum und ich kann ja auch gerne mal Bilder von Details machen.

[Eisenbahner1983]

Vielen Dank erst einmal soweit

[docralle]

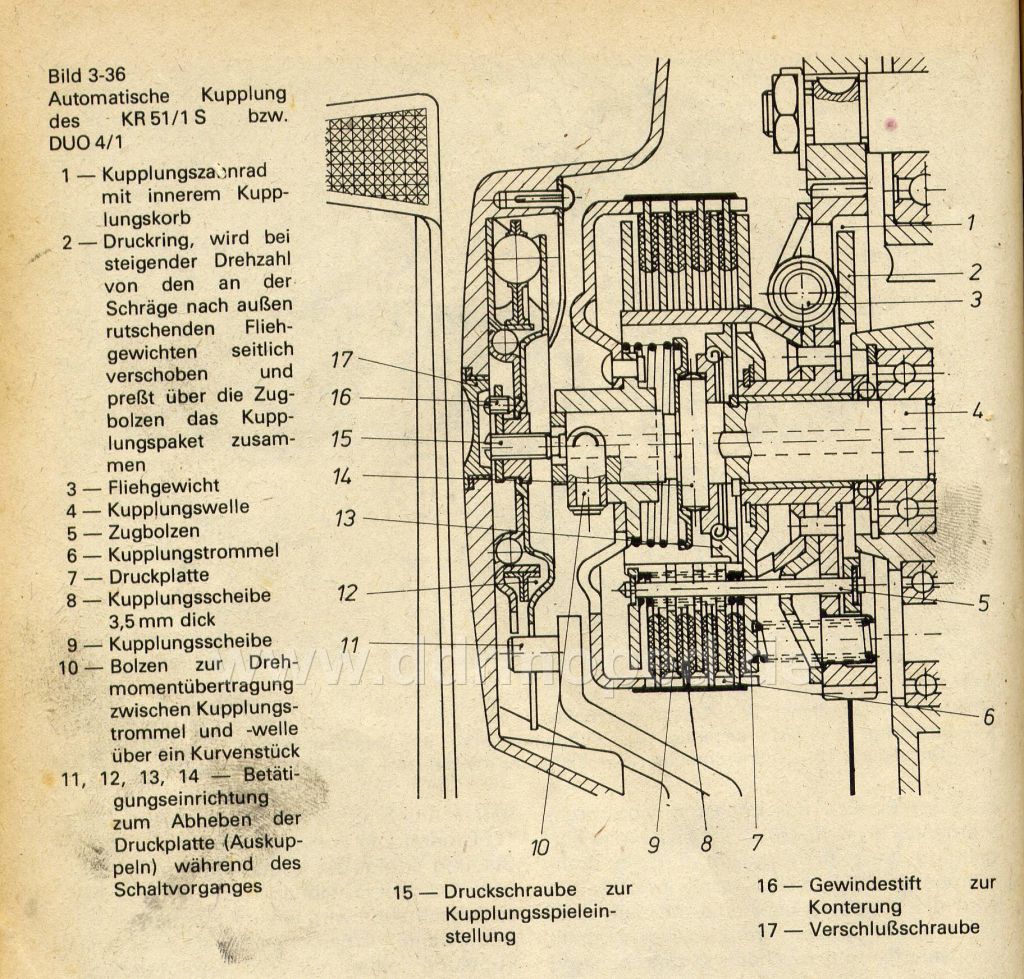

Hab nur noch eine Zeichnung zur Kupplungsautomatik

Angefügtes Bild

[docralle]

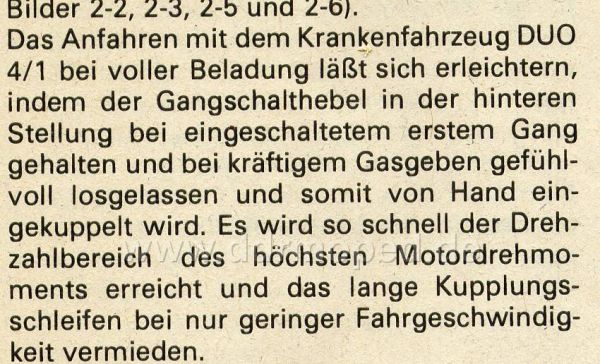

Und diesen Hinweiß gefunden:

Angefügtes Bild
