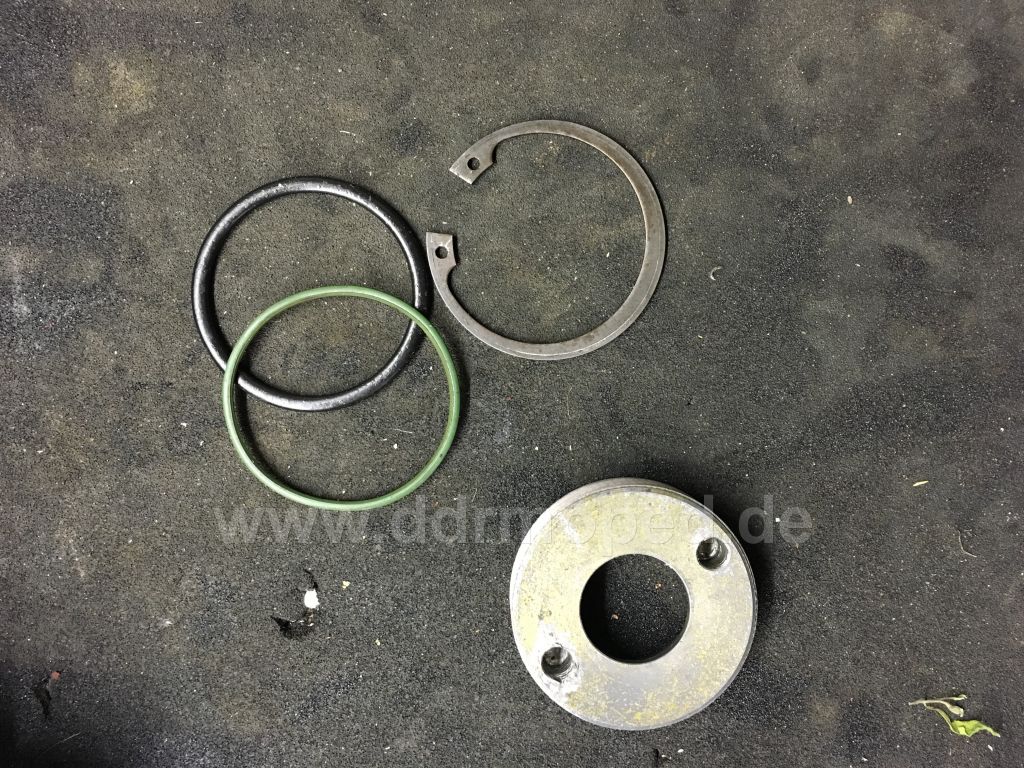

Nur rein logisch, ohne das näher betrachtet zu habe, ist deine Reihenfolge: "Kugellager, Grüner Dichtring, Sprengring, Schwarzer Dichtring und die große Mutter" falsch.

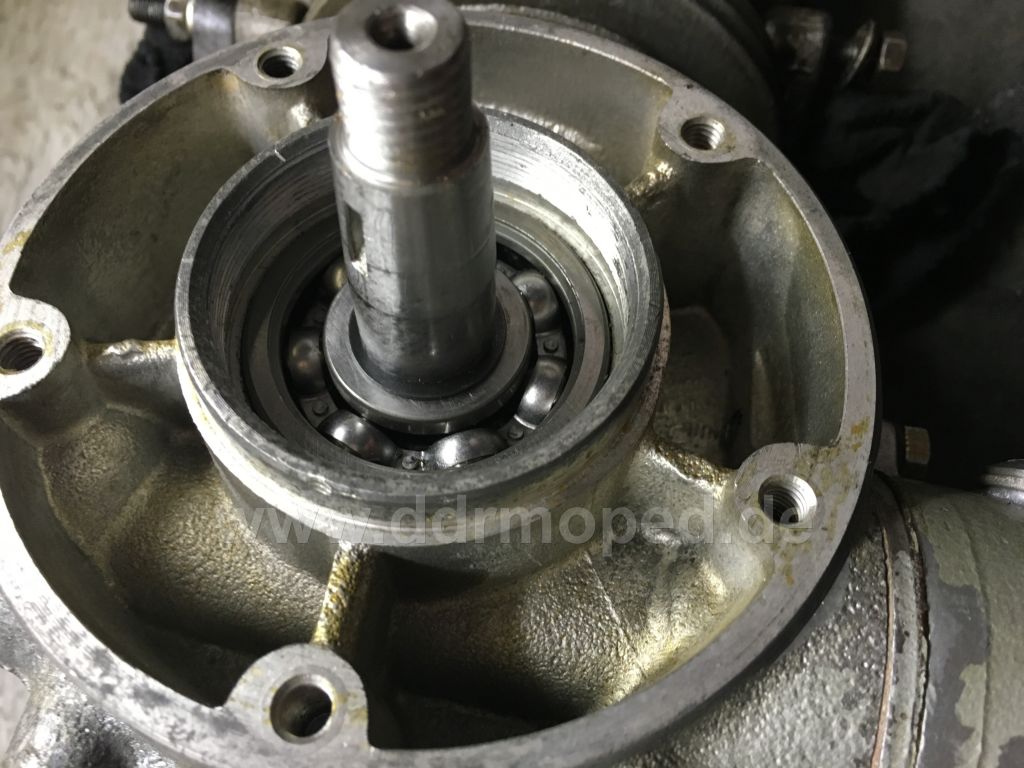

Der Sicherungsrin braucht eine Nut (Eindrehung), der kann nur dort sitzen, wo die Nut ist, dami dem seine lage schonmal zu 100% festgelgt. (Ich kann keine Nut auf deinen Bildern erkennen, vermute daher, dass der Sicherungsring dort nicht reingehört oder das Lager an der falschen Stelle sitzt und die Nut für den Sicherungsring verdeckt.
Ein für mich logischer Aufbau wäre: Lager, Sicherungsring, 1x Dichtring, Mutter.
edit: Habe mr gerade die Zeichnung angesehen, ist doch alles erkennbar: Erst der Sicherungsring, dann das Lager einsetzten und bis an den Sicherungsring drücken. Dann der Dichtring, die Zweilochmutter hat laut Zeichnung einen Absatz in dem die/der Dichtring(e) sitzen.
Fazit: 1. Prüfe, ob hinter deinem Kugellager ein Sicherungsring sitzt, wenn ja - ist der Sicherungsring, den du noch hast zu viel, wenn nein - musst du das lager wieder ausbauen und zuerst den Sicherungsring in seine Nut einsetzen.

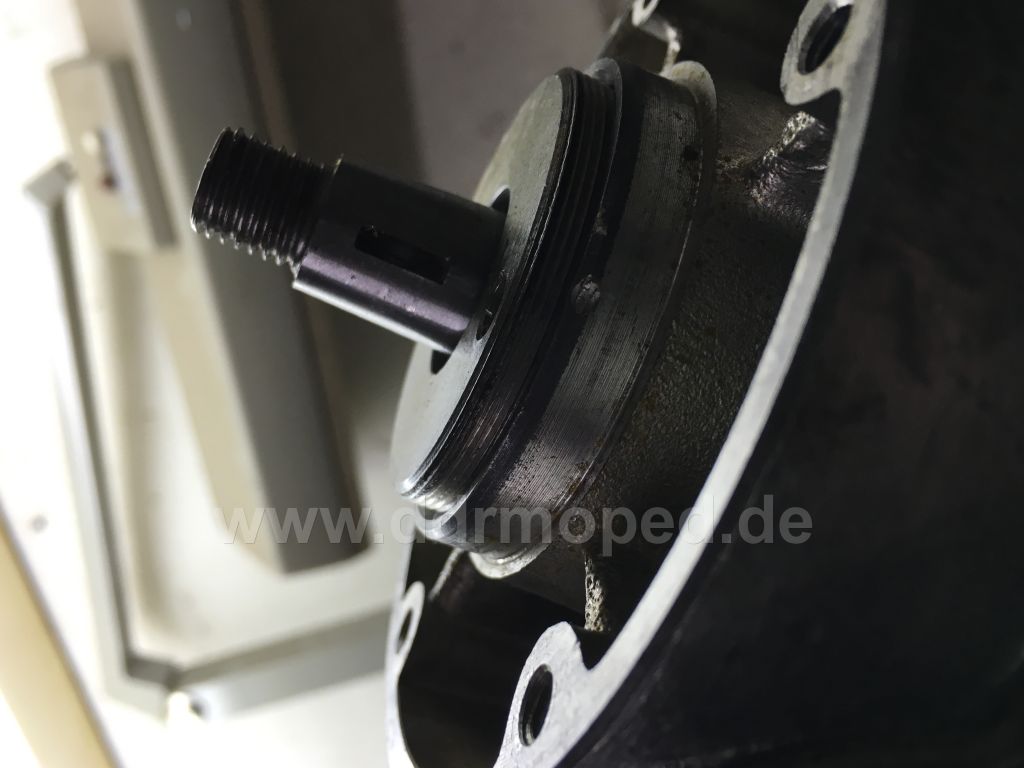

2. Prüfe, ob deine Zweilochmutter den Absatz für den Dichtring hat und dort ein oder zwei Dichtringe reinpassen.
Nochmal edit: Deine Dichtringe sind zu groß, die gehören dort nicht hin, in die Zweilochmutter muss ein richtiger Wellendichtring eingesetzt werden (Zeichnung Nr.7) irgendjemand hat den Wellendichtring nicht gehabt und vielleicht versucht den Raum mit den beiden Dichtringen, die auf deinen Fotos sind, irgendwie auszufüllen, die sind aber definitiv falsch an der Stelle.
--------------------
