Brauche Hilfe bei Anschluss eines Elektrogerätes, Sondersignalanlage mit Hindernissen...

[marcomarco]

Hallo Leute,
wie man der Überschrift vielleicht entnehmen kann, benötige ich Hilfe beim Anschluss einer Sondersignalanlage (Tatü-tata für Feuerwehrauto). Ich hoffe hier findet sich jemand, der Ahnung von Elektronik, Sondersignalen oder am besten von beidem hat

Also Vorhanden sind:
1x Hänsch Typ 610
1x Anschlussstecker mit Kabelsalat, aber leider abgeknipst
1x DKL 600
diverse Schalter (I O II)

Das ganze sollte am besten über eine 12V Steckdose zu betreiben sein, da es in ein Holzgefährt eingebaut werden soll. Nun habe ich keine Ahnung, wo ich den Strom, die Lautsprecher und die Schalter anschließen soll.

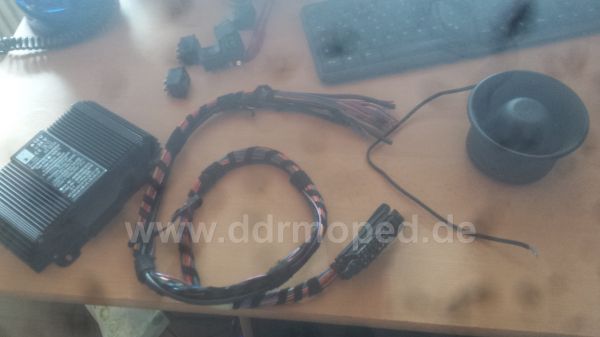

Anbei ein Foto von der ganzen Geschichte.. Entschuldigt bitte die Qualität, meine Kamera ist kaputt...

Angefügtes Bild

[subfossil]

Oh,oh,oh, ich wittere den unerlaubten Einsatz von Sondersignalen...

[Schmied]

Dir fehlt zum richtigen Anschließen eigentlich noch das passende Bedienteil.
Es geht aber natürlich auch ohne.
Ich werd mal gucken, irgendwo hatte ich mal ein Foto von dem Anschlußplan...

[marcomarco]

Es soll nicht in ein KFZ eingebaut werden! Für ein privates Seifenkisten Projekt möchten wir eine Sondersignalanlage verbauen! Diese wird selbstverständlich nicht im öffentlichen Verkehrsraum genutzt!

Am besten wäre es, wenn ich herausfinden könnte, welche Kabel für die Stromversorgung und welche für die Lautsprecher sind. Dann hätte ich ja im Prinzip alles was ich brauche.

[subfossil]

Nimm nen Durchgangsprüfer

[Hebelknecht]

Schreib doch mal den "docralle" an !

Er scheint in solchen Sachen elektrisch-technisch versiert zu sein .

Jedenfalls seinen Beiträgen nach hier im Forum zu urteilen !

Remo

[Schmied]

Zu beachten ist bei solchen Geräten, dass es mit plus/minus und dem Lautsprecher noch nicht so schnell getan ist.
Die Geräte verfügen (je nach Typ) über verschiedene Signal-, und Funktionsvarianten, die speziell angesteuert werden können und müssen.
Anbei bemerkt, ohne einer passenden Rundumleuchte gibt das Teil nicht so ohne weiteres je einen Ton von sich...

[jan_avr]

Frag doch mal beim Hersteller nach nem Anschlussplan.

mfg jan
