Umbau auf elektr. Regler an 6V MZ Lichtmaschinen, Verwendung des Reglers Vape R81

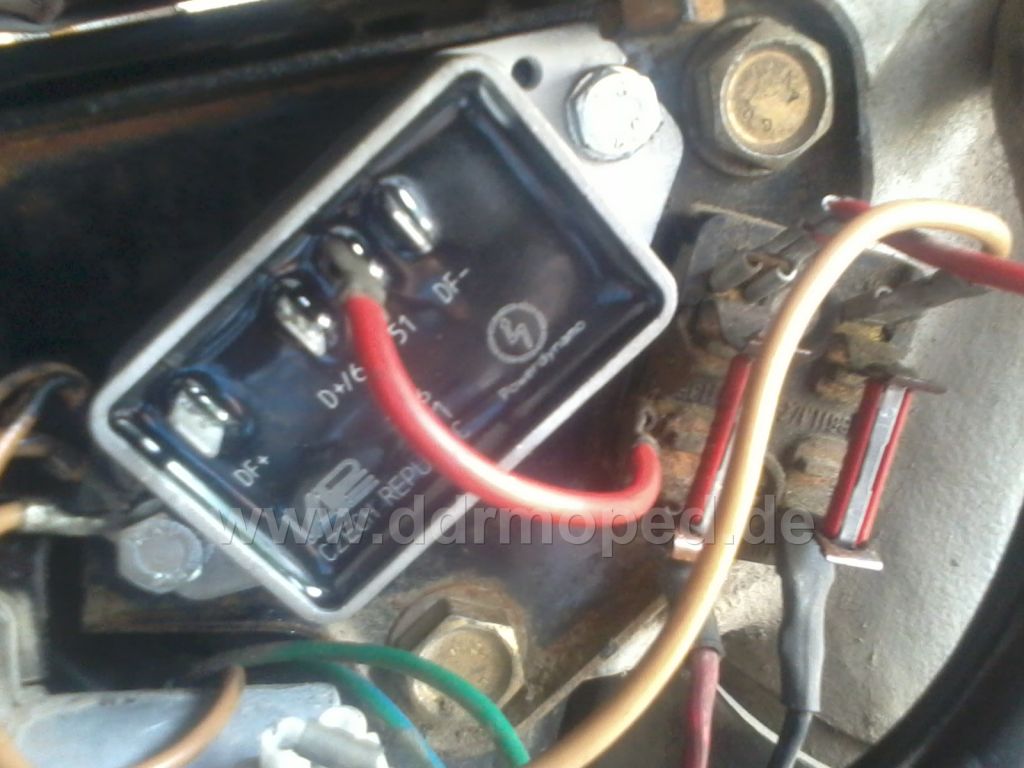

Als erstes braucht der Regler eine sichere Masseverbindung. Dazu kann man entweder den kompletten Massepunkt auf der Halteplatte einfach unter eine der Befestigungsschrauben setzen oder tauscht die Ringöse von D- gegen einen 6,3mm Flachstecker und steckt diesen dann auf den Masseanschluss an der Seite (welche am Regler von Haus aus angebracht ist). Ich habe mich für den Massepunkt direkt am Regler entschieden, womit auch dieser zusätzliche Flachsteckanschluss am Regler demnontiert werden kann.

Angefügtes Bild

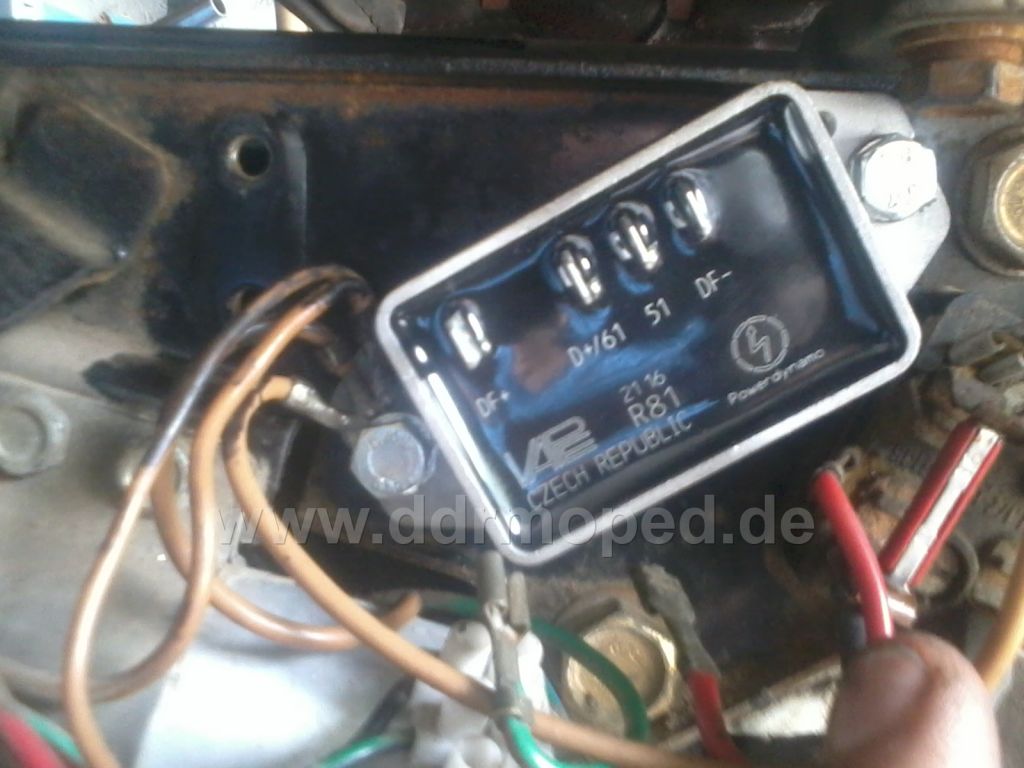

Anschließend wird der Regler wie folgt angeschlossen:

DF- - grün/blau
51 - rot
D+/61 - Doppelbelegung mit grün/rot (Lima) und grün/rot (Ladekontrolle)*
DF+ - bleibt frei

* Um die Doppelbelegung am einzelnen Anschluss zu verwirklichen, muss an einem Kabel der alte Flachstecker entfernt werden und gegen eine doppelte Ausführung (siehe Bild) getauscht werden. Alternativ beide Kabelschuhe von den Kabeln entfernen und in einem entsprechend großen, gemeinsamen Flachstecker miteinander verbinden.


Angefügtes Bild

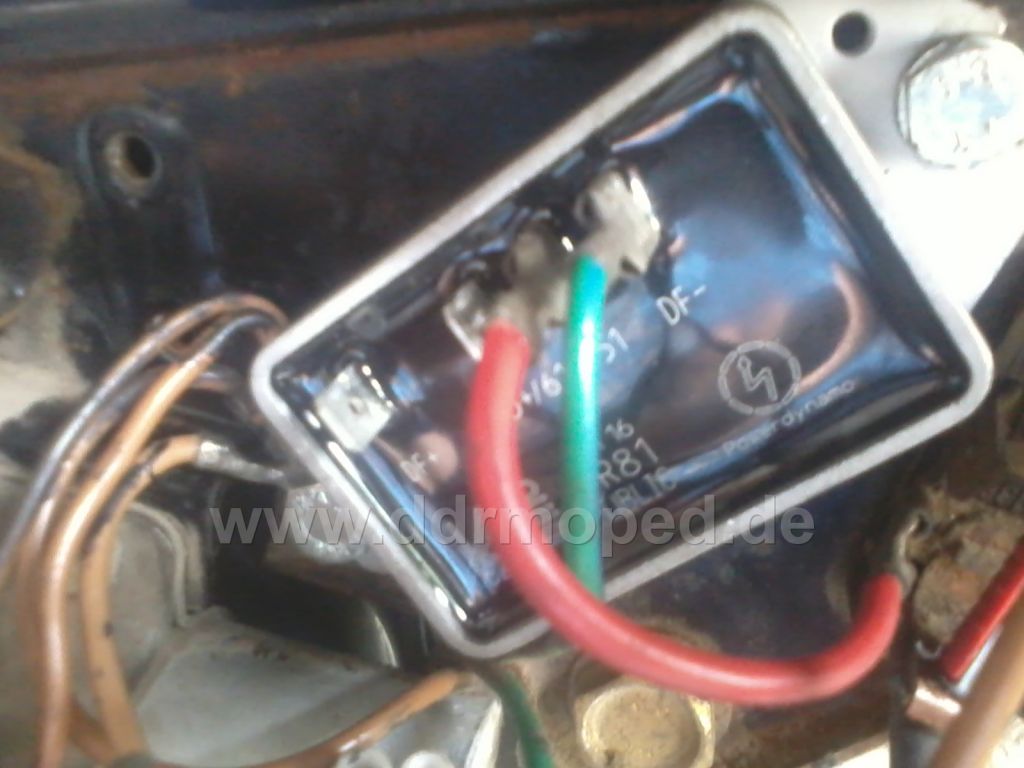

Grün/blau anschließen:

Angefügtes Bild

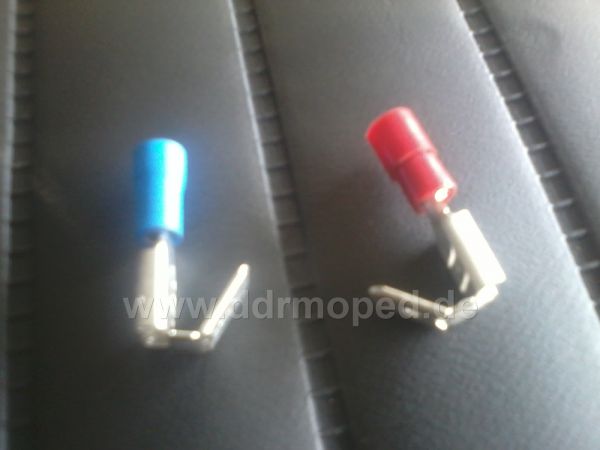

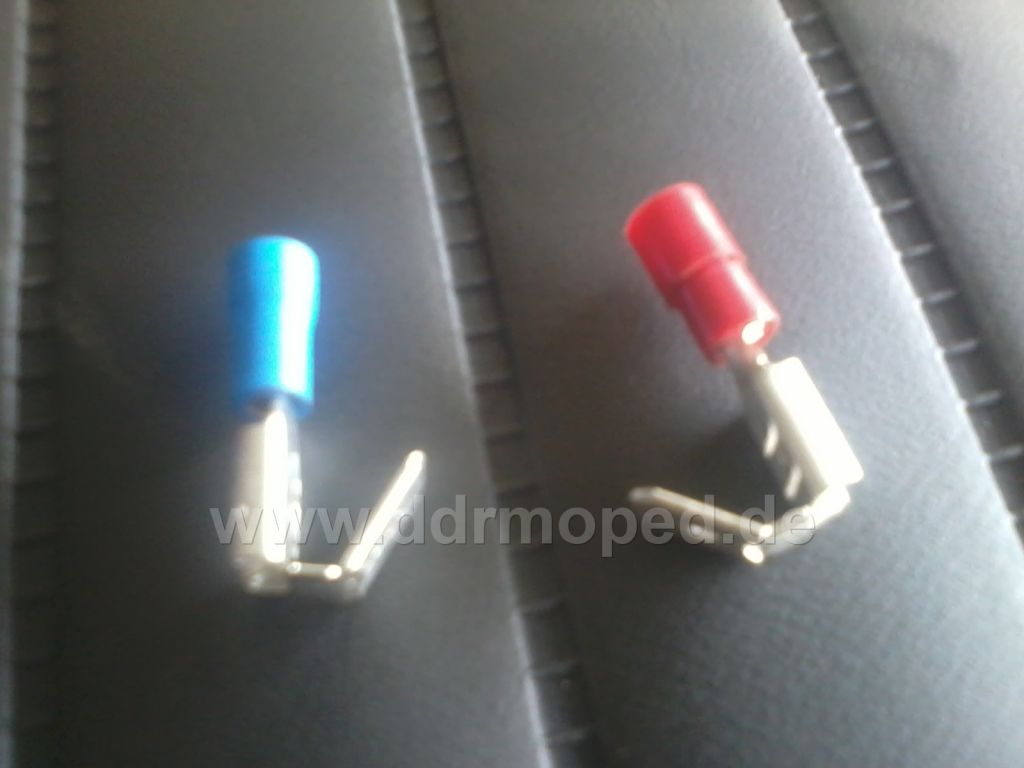

Zur Doppelbelegung mögliche Steckverbinder:

Angefügtes Bild

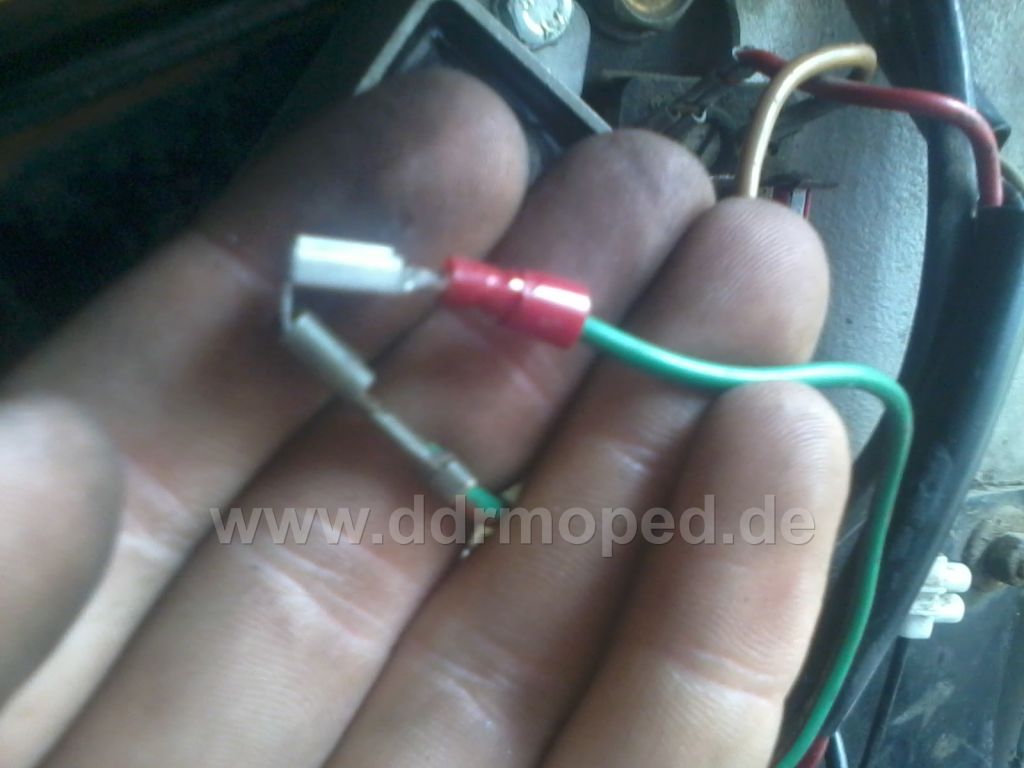

Ansicht verbundene Kabel grün/rot:

Angefügtes Bild

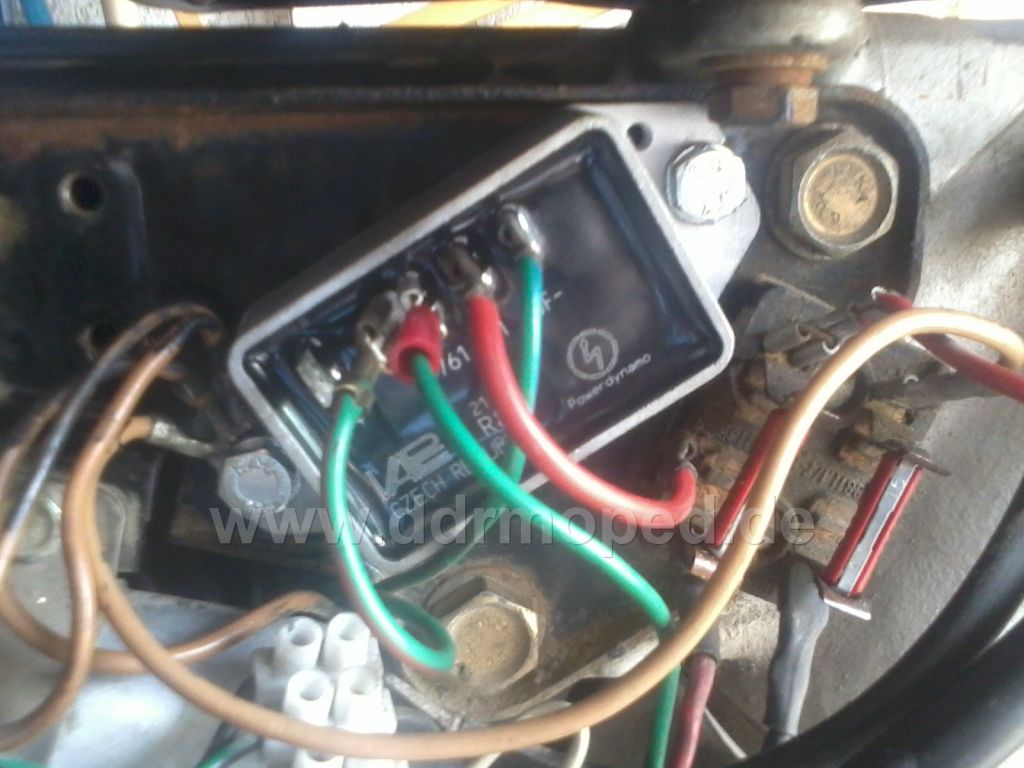

Und dann anschließen!

Damit ist der Umbau quasi abgeschlossen. Die Batterie wird wieder eingebaut (erst +, dann -) und befestigt, anschließend werden die beiden abgenommenen Seitendeckel von Motor und Verkleidung wieder montiert.
Zum Beenden der Umbaumaßnahme wird einmal der Motor gestartet und kurz Gas gegeben, die Ladekontrolle sollte wie erwünscht erlischen.

Sollten sich Fragen ergeben, so können diese gerne hier gestellt werden!

Der Umbau geschieht natürlich auf eigene Gefahr, bei gewissenhafter Arbeit sind allerdings keine Probleme zu erwarten. Wichtig für den Betrieb des Reglers ist eine Spannung an dessen Klemme 51, also eine fitte Batterie.
Erwähnenswert soll an dieser Stelle auch sein, dass mit herkömmlichen Methoden die Anschiebestellung des Zündschlosses wirkungslos wird. Der Regler unterstützt diese Direktschaltung nicht. Bei intakter Batterie sollte dies aber kein Problem darstellen.

Viel Erfolg, Klaus


Angefügtes Bild
