SR2E Neuer Kabelbaum und neues Zündschloss, Pinbelegung Zündschloss

Thema abonnieren | Thema versenden | Thema drucken

shigi76	Geschrieben am: 24.11.2018, 13:45
Mitglied Gruppe: Mitglieder Beiträge: 57 Mitgliedsnummer.: 10340 Mitglied seit: 11.11.2018	Hallo, ich habe Probleme mit dem Anklemmen des neuen Zündschlosses nach dem Schaltplan und einen neuen Kabelbaum von Sausewind. Der Kabelbaum ist für die Gleichstromhupe und der Zündschalter ist folgender: https://www.sausewind-shop.com/kabelbaum-si...sr-2e-grau.html https://www.sausewind-shop.com/zundlichtsch...bkontakten.html Ich komme mit den Zahlen bzw. Bezeichnungen der Pinbelegungen nicht klar, da sie von den Belegungen im Schaltplan abweichen. Kann mir einer helfen und mir vielleicht die Belegung erklären, bildlich darstellen oder ähnliches? Danke!

Wombat45	Geschrieben am: 24.11.2018, 15:56
Advanced Member Gruppe: Mitglieder Beiträge: 4821 Mitgliedsnummer.: 3758 Mitglied seit: 20.08.2010	Das Zündschloss ist das falsche für den SR2E ist. Dieses hat 6 Anschlüsse. Das von dir gezeigte ist für den SR2. Schaltpläne für beide findest du hier: " Schaltpläne " -------------------- Mfg. Frank Meine Essi`s 57er "Klick" " Verkauft " Mein Roter "Klick" zerlegt und eingelagert Patina SR2E "Klick" Verkauft 73er Star"Klick"

shigi76	Geschrieben am: 24.11.2018, 20:36
Mitglied Gruppe: Mitglieder Beiträge: 57 Mitgliedsnummer.: 10340 Mitglied seit: 11.11.2018	Das verstehe ich nicht ganz. Gelistet ist es unter den SR2E Teilen Haben Sie einen Link mit dem korrekten Zündschloss für mich? Und kann es sein, dass auch beim 6-poligen Zündschloss 2 Kontakte nur reine Klemmkontakte ohne einen weiteren Stromlauf sind? Diese zwei Kontakte entsprechen doch nur den Steckkontakten bei dem mir verbauten 4 poligen Zündschloss, oder?

SimsonSammler1234	Geschrieben am: 24.11.2018, 22:25

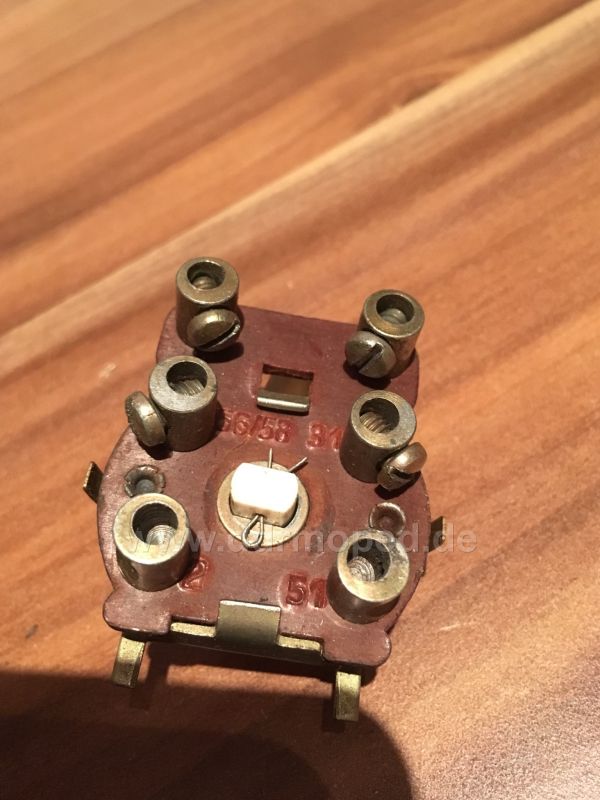

Advanced Member Gruppe: Moderator Beiträge: 15536 Mitgliedsnummer.: 2069 Mitglied seit: 07.04.2009	Das hier müsste das Richtige sein. Angefügtes Bild -------------------- Grüße Jörg Suche auch dauerhaft defekte, schlüssellose BAB Schlösser und Schlüssel. Einfach alles anbieten. Originales BAB Schloss defekt oder ohne Schlüssel? ich biete euch die Aufarbeitung, Reparatur und Schlüsselanpassung für diese Schlösser an. Biete auch generalüberholte Schlösser zum Verkauf. Einfach anfragen. Biete Ersatzteile für die Überholung von Reibungsdämpfern. Schreibt mich an. Laut der Freigabe von MZA dürfen hier Simson Unterlagen veröffentlicht werden, die Erlaubnis dazu findest du HIER. Sollte es hier dennoch mal ein Problem mit einem Beitrag oder einer Veröffentlichung von mir geben, soll sich der Rechteinhaber bitte mit mir per PM in Verbindung setzen. Der Beitrag wird dann umgehend gelöscht.

shigi76	Geschrieben am: 25.11.2018, 11:37
Mitglied Gruppe: Mitglieder Beiträge: 57 Mitgliedsnummer.: 10340 Mitglied seit: 11.11.2018	Danke für das Foto! Frage dazu: Sind da nicht zwei Pins auch nur ohne Funktion?

der Lehmann	Geschrieben am: 25.11.2018, 14:29
Advanced Member Gruppe: Mitglieder Beiträge: 8616 Mitgliedsnummer.: 487 Mitglied seit: 17.02.2007	Die werden nur als Klemmstelle benötigt. -------------------- Viele Grüße, Jürgen Teilnahme UT 1 bis UT 6 und UT 8 bis UT 13 UT 14 in der Sächsischen Schweiz im Jahr 2021 auch abgesagt! "Das Können ist des Dürfens Maß!" Paul Preuß

Andi0105

Geschrieben am: 25.11.2018, 15:00

Advanced Member

Gruppe: Mitglieder
Beiträge: 6347
Mitgliedsnummer.: 3868
Mitglied seit: 26.09.2010

QUOTE (der Lehmann @ 25.11.2018, 15:29)

Die werden nur als Klemmstelle benötigt.

Richtig. Auf den hier gezeigten Bild vom Jörg die oberen beiden.
Die 2 und die 31 schalten deine Zündung aus und die 51 verbunden mit der 56/58 schalten dein Licht ein.

Mfg Andi
