Rahmen Obergurt Reparieren, Reparaturbleche einfach selbst gemacht

[S50FanPL]

Wer kennt es nicht.
Die Rahmenobergurte sind entweder verbogen oder die Gewinde sind kaputt.
Man kann dann meist aus 2 Rahmen einen machen, oft ist es in meinem speziellen Fall so das die Lasche für die vordere Sitzbankbefestigung völlig kaputt ist oder fehlt.

Hier möchte ich eine kleine Bilderdoku machen wie man mit einfachen Mitteln so etwas herstellen kann und hoffe, dass diese für den ein oder anderen eine Anregung ist selbst mal so etwas zu probieren.

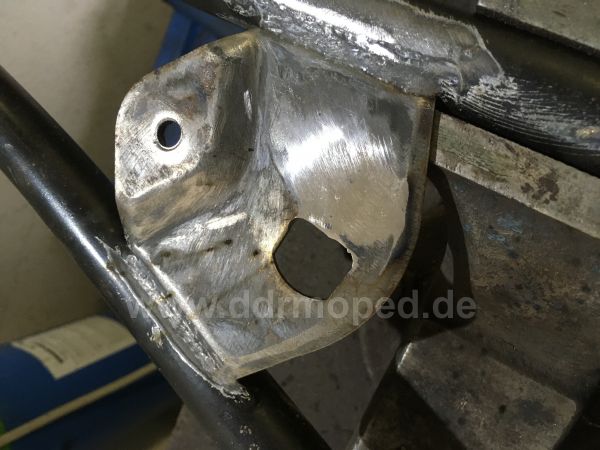

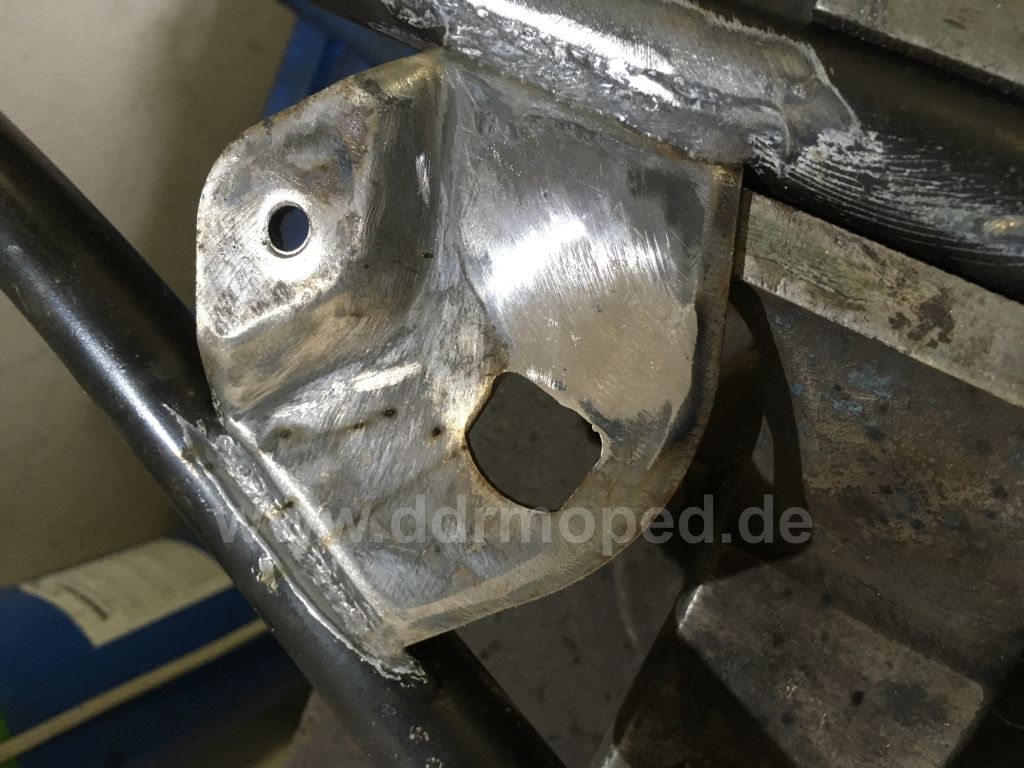

Bild 1: Ausgangssituation

Angefügtes Bild

[S50FanPL]

Schritt 1: Man nehme ein Stück altes Blech aus dem Garagenschrott ca. 1,5 mm dick.
Dann schneiden man sich einen Streifen, 25mm breit mit dem Winkelschleifer zurecht und reißt ihn in der Mitte an und macht sich Körnerpunkte im Abstand von ca. 25mm wenn man sich, so wie ich, gleich mehrere solche Blechlein machen möchte.

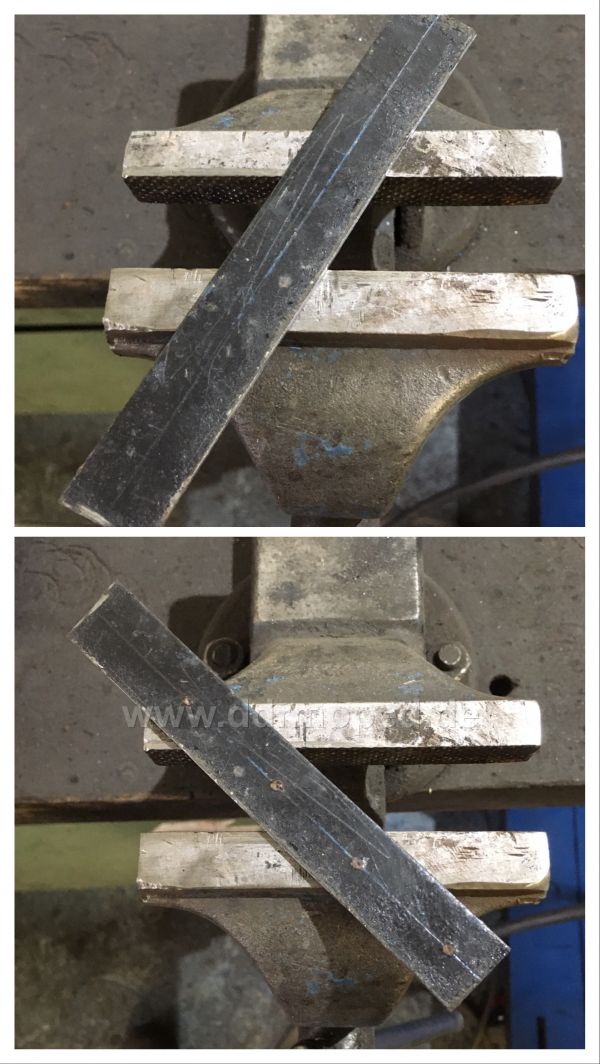

Angefügtes Bild

[S50FanPL]

Schritt 2: Man nehme dann eine Bohrer mit einem Durchmesser von 2,5 mm und bohre die Löcher. Ganz wichtig auf der anderen Seite die Löcher unbedingt entgraten.

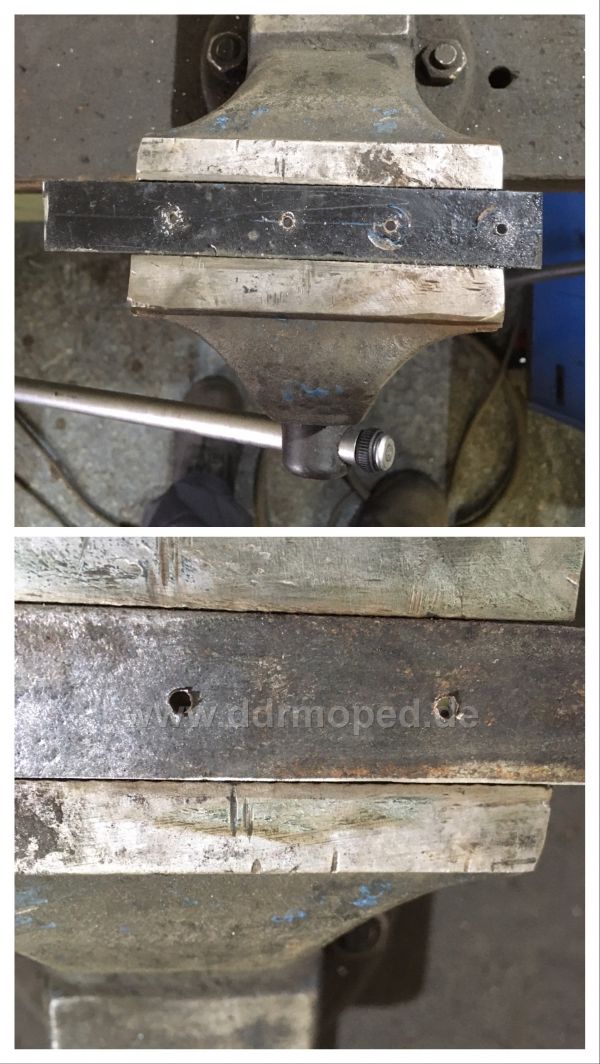

Angefügtes Bild

[S50FanPL]

Schritt 3:
Wie ihr ja vielleicht wisst ist das Gewinde nicht einfach so in das 1,5er Blech der Lasche geschnitten. Wir müssen uns also einen Durchzug bauen.
Das geht ganz einfach mit einen Stück etwas härterem Stahl und einem alten Durchschlag der aber 5mm im Durchmesser sein muss. Dies entspricht dem Kerndurchmesser von dem M6 Gewinde. In das Stück Stahl, in meinem Falle eine alte Simson Vorderachse aus dem Schrott, bohre ich ein Loch im Durchmesser 8mm. Die Kanten schön verrunden.
Den Durchschlag anspitzen und auch ein bisschen verrunden.
Fertig ist der Durchzug.

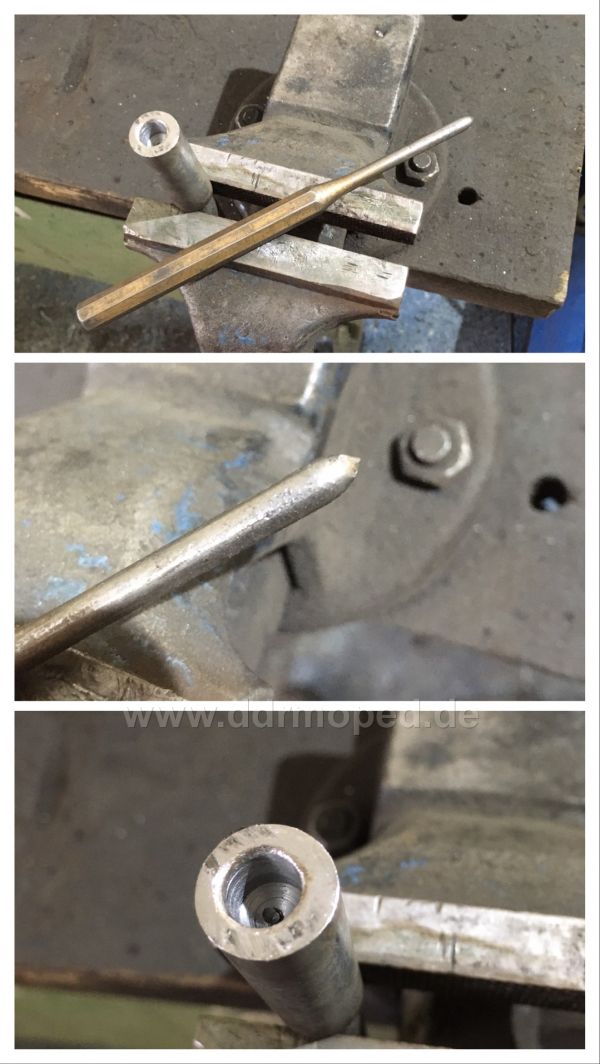

Angefügtes Bild

[S50FanPL]

Schritt 4 und 5:
Nun das Blech das Loch legen, die Bohrung muss ungefähr mittig liegen. Dann den angespitzten Durchschlag etwas fetten und durch das Kleine Loch hämmern.
Tipp: Den Durchschlag beim Hämmern immer ein bisschen drehen.
Und dann kann man schon das M6 Gewinde schneiden. Das Blech ist jetzt ein wenig unförmig. Einfach den Stahl mit dem Loch nehmen und von der anderen Seite noch mal über das Loch stecken und draufhämmern, schon ist‘s wieder gerade.

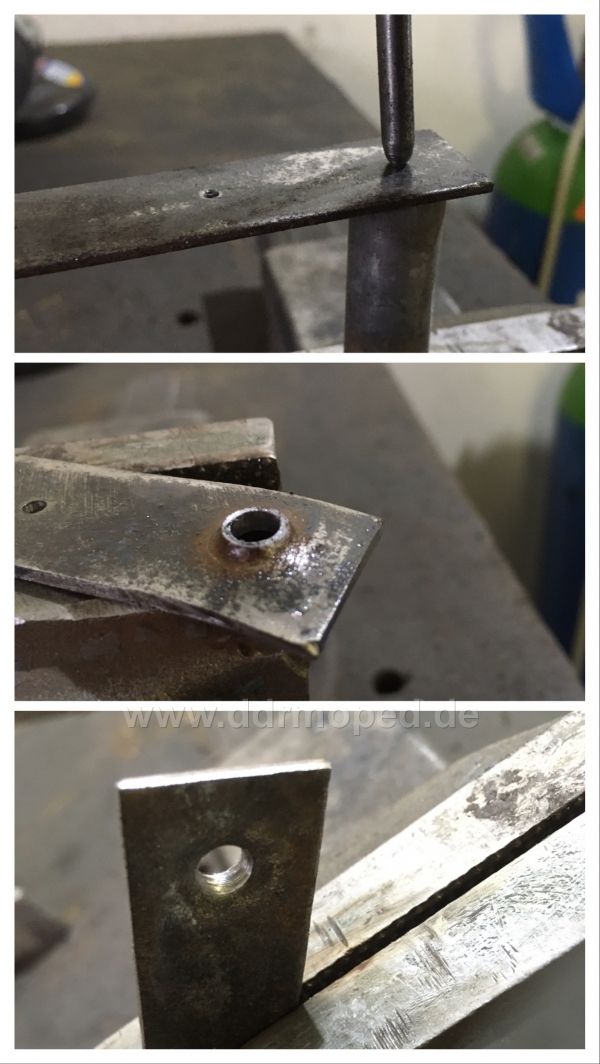

Angefügtes Bild

[S50FanPL]

Letzter Schritt:
Das Blech muss noch gekantet werden. Und oben ein Radius gefeilt oder geschliffen werden. Dann das fertige Reparaturblech an der Kantung abschneiden.
Fertig! Das kann man nun nach Lust und Laune wiederholen.
Nun falls zur Hand, das Blech anschweißen oder jemandem geben der das für einen übernehmen kann.

Ich hoffe es hat euch nicht zu sehr gelangweilt. Viel Spaß beim nachbauen.

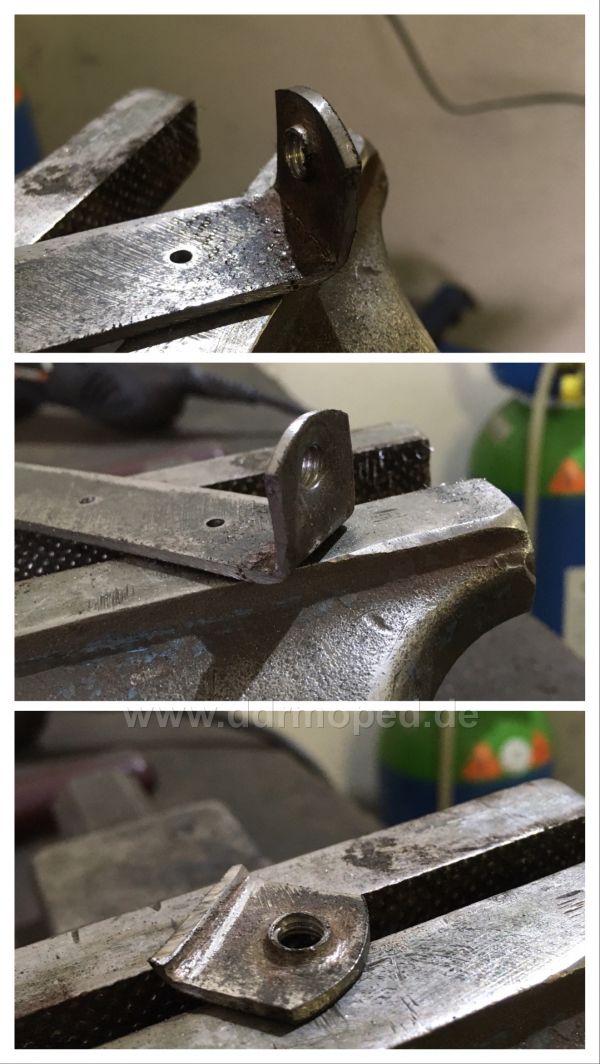

Angefügtes Bild

[S50FanPL]

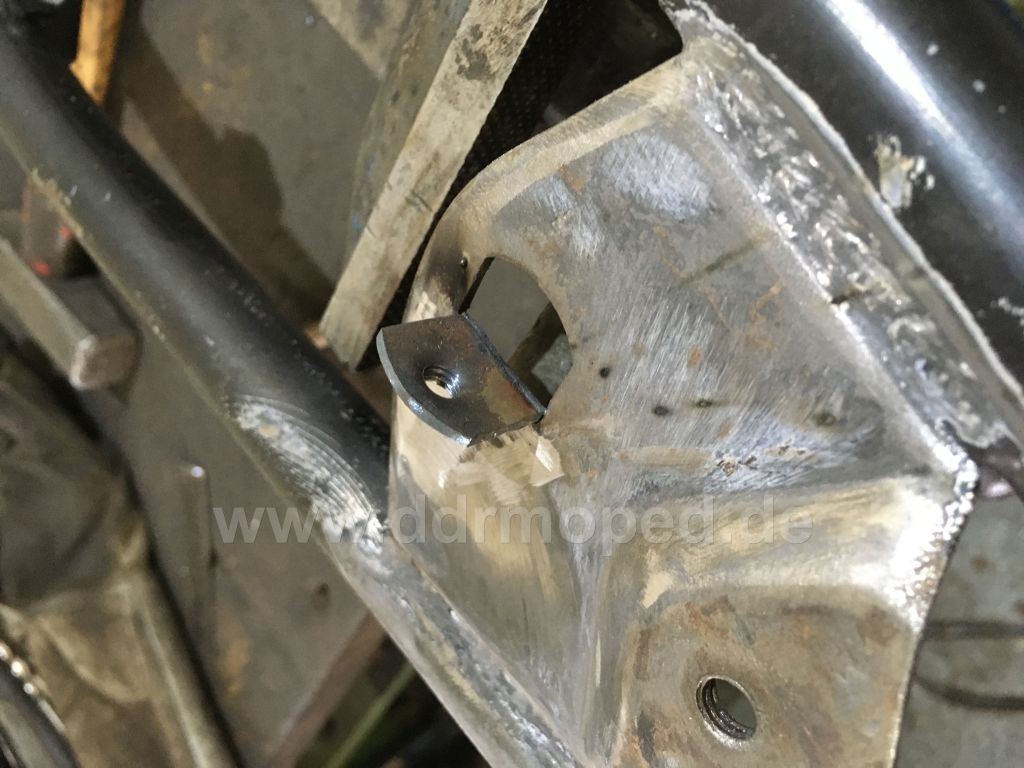

Letztes Bild nach dem anschweißen.

Angefügtes Bild
