> Simson SR 2 Bj. '59, Einige Fragen....
Patty146
Geschrieben am: 07.07.2020, 19:09
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 196
Mitgliedsnummer.: 10357
Mitglied seit: 25.11.2018



Es sieht tatsächlich so aus, aber da war das Kabel vom Signalhorn dran. sad.gif

Grüße
Patty

PS: Das ist übrigens das andere Ende vom Kabel.

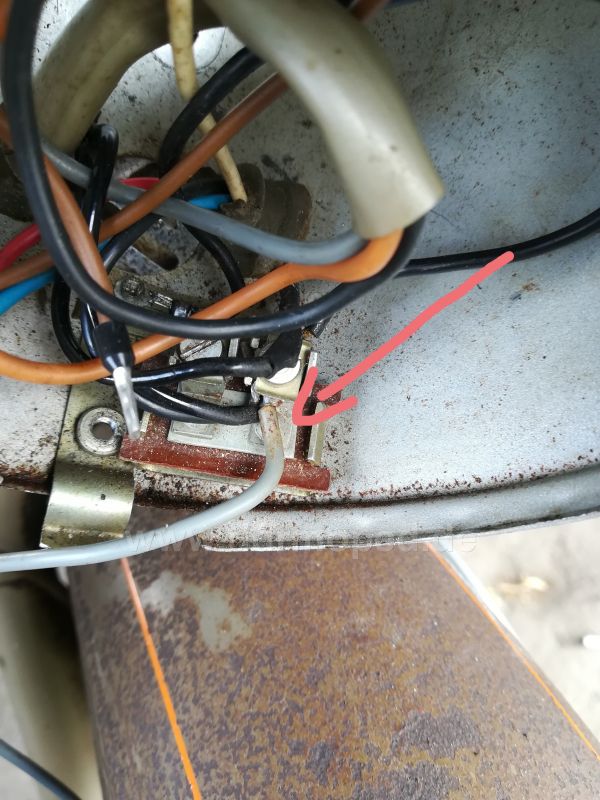

Angefügtes Bild
Angefügtes Bild
PME-Mail
Top
Wolfgang
Geschrieben am: 08.07.2020, 08:29
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 2973
Mitgliedsnummer.: 195
Mitglied seit: 14.01.2006



QUOTE (Patty146 @ 07.07.2020, 19:23)
Eine Frage: Weiß jemand wo dieses schwarze Kabel rangehört beim Schalter?

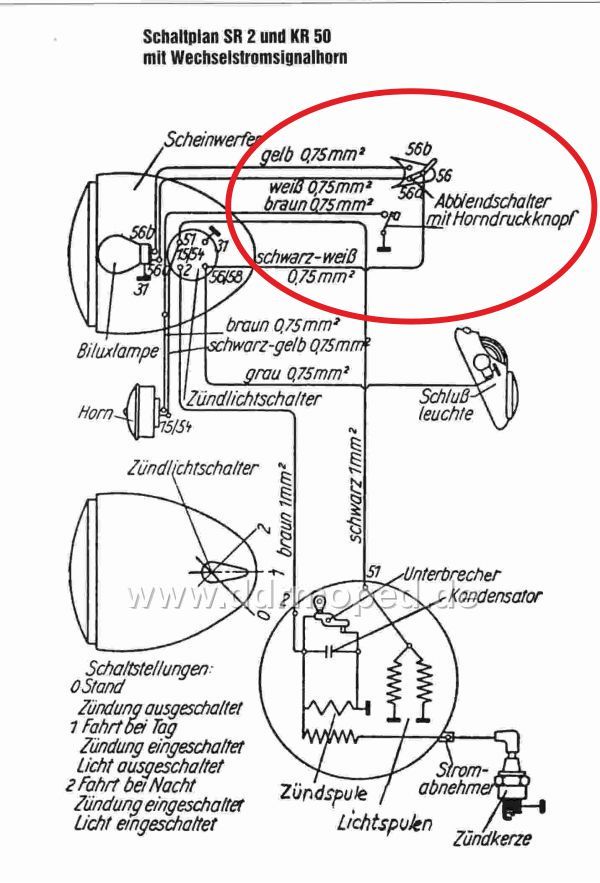

Was wo hin gehört, siehst Du hier:

Angefügtes Bild
Angefügtes Bild


--------------------
Das Wort ist die Quelle aller Missverständnisse
PME-Mail
Top
Luckyman
Geschrieben am: 08.07.2020, 10:33
Zitat


Newbie
*

Gruppe: Mitglieder
Beiträge: 20
Mitgliedsnummer.: 11216
Mitglied seit: 07.06.2020



QUOTE (Patty146 @ 07.07.2020, 18:23)
Perfekt. Dann hat sich der Vorbesitzer wohl den richtigen Regenerierer rausgesucht. Glück gehabt.

Eine Frage: Weiß jemand wo dieses schwarze Kabel rangehört beim Schalter?

Grüße
Patty

Hallo Patty,
wenn du dir auf den vorangegangenen Bildern nochmal das Bild mit dem Schalter deines SR's anschaust, dann siehst du, daß aus dem Schalter ein einzelner Draht und eine Leitung mit 4 Adern herausgehen. Der einzelne braune Draht ging von der Klemme im Schalter direkt zur Hupe (wenn ich dich richtig verstanden habe). Der schwarze Draht ???
Auf deinem Bild mit dem anderen Ende des schwazen Drahtes (sollte in der Lampe sein oder?) handelt es sich um einen Massestützpunkt.
Das bedeutet, der schwarze Draht ist ein Massedraht.
Erklärung: die Hüpe bekommt eine Dauerspannung direkt von den Spannungsspulen am Motor an Klemme 15/54. Geschaltet wird die Hupe über den Massekontakt im Lenkerschalter (Voraussetzung: der Kontakt ist auch richtig mit der Masse des Fahrzeuges verbunden). Der Vorbesitzer deines Mopeds hat sich warscheinlich einen zusätzlichen Massedraht (schwarzer Draht) an den Lenkerschalter gezogen weil die Masseverbindung über den Rahmen --> Lenker --> Schalter nicht optimal war (zu große Übergangswiderstände).
Ich denke der schwarze Draht war am Metallgehäuse deines Lenkerschalters befestigt oder geklemmt.
Du kannst ja mal eine Info geben, wie das ausgegangen ist. hmm.gif
