> Simson ELBA Transistortyp, Ladeanlage defekt
Simek Simson
Geschrieben am: 31.01.2016, 20:05
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 163
Mitgliedsnummer.: 8622
Mitglied seit: 29.12.2015



Hallo,
musste heute leider feststellen, dass meine Batterie nicht mehr geladen wird( S51 12V Unterbrecher).

Ich vermute mal, dass sich Frost/ Luftfeuchtigkeit in den ELBA gezogen hat. Beim Zündung einschalten dann Kurzschluss oder vorher schon als es taute aufgrund der Batteriespannung.

Habe den ELBA ausgebaut und geöffnet, Fehler sofort erkennbar. Der Transistor ist durchgebrannt(vermute mal es ist einer, kann auch ein Festspannungsregler sein, mal schauen was Ihr sagt). Vor Ausbau Fehleranalyse gemacht, um andere Defekte auszuschließen.
Blinker funktionieren 1A, Relais in Ordnung.





Brauche hilfe zwecks des Typen des defekten Bauteiles. Bezeichnungen leider weggebrannt. Will ihn auslöten und einen neuen rein, den ELBA quasi retten =)

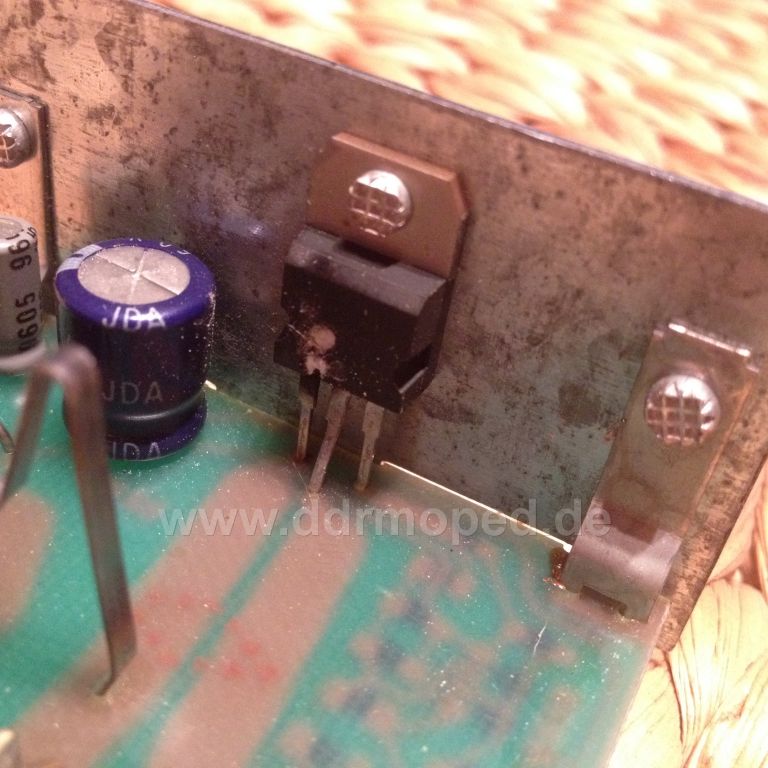

Anbei ein Bild der Elektronik mit defektem Bauteil.








Grüüüüüße ohmy.gif biggrin.gif







Angefügtes Bild
Angefügtes Bild
PME-Mail
Top
Simek Simson
Geschrieben am: 31.01.2016, 20:07
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 163
Mitgliedsnummer.: 8622
Mitglied seit: 29.12.2015

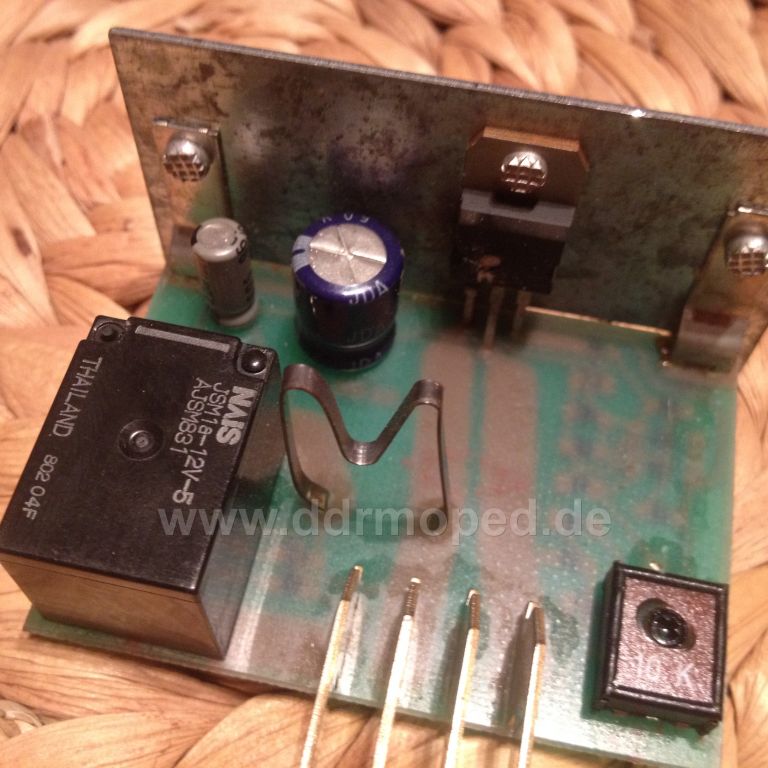

Falls die Elektronik auch von Jahr zu Jahr abweichen kann, nocheinmal ein Bild der Platine.





Angefügtes Bild
Angefügtes Bild
PME-Mail
Top
Simek Simson
Geschrieben am: 31.01.2016, 20:08
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 163
Mitgliedsnummer.: 8622
Mitglied seit: 29.12.2015

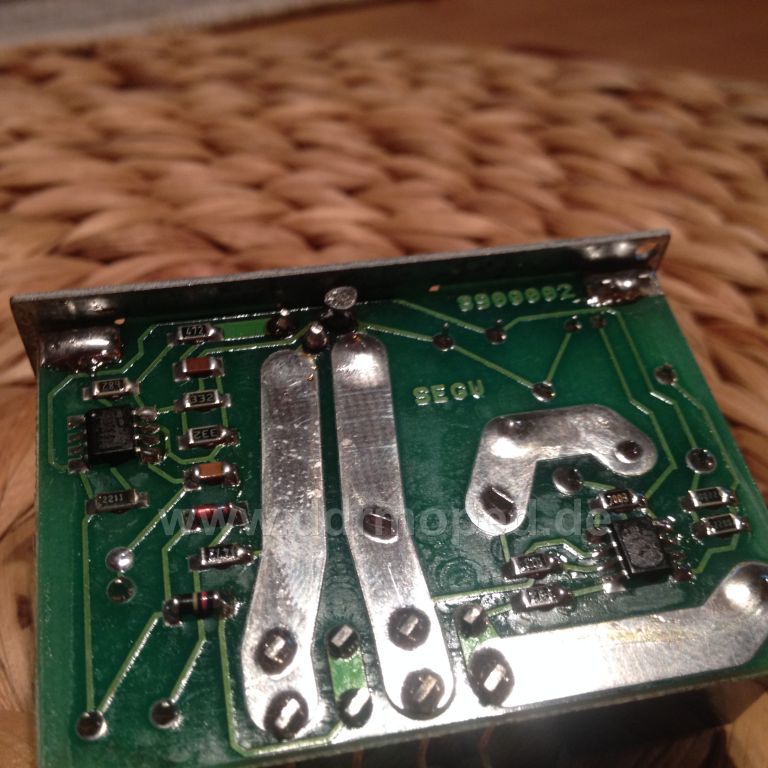

Und von unten die Lötpunkte^^

Angefügtes Bild
Angefügtes Bild
PME-Mail
Top
Simek Simson
Geschrieben am: 31.01.2016, 20:10
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 163
Mitgliedsnummer.: 8622
Mitglied seit: 29.12.2015

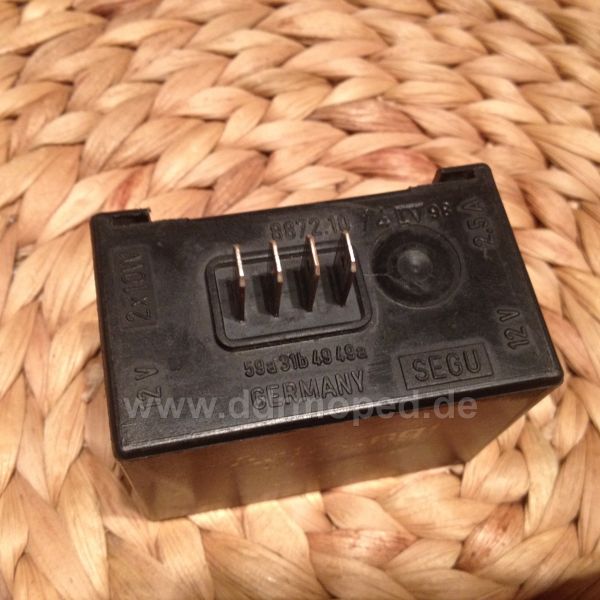

Natürlich nocheinmal der ELBA als komplettes Bauteil tongue.gif





Angefügtes Bild
Angefügtes Bild
PME-Mail
Top
Simsonfreak88
Geschrieben am: 05.02.2016, 00:49
Zitat


Newbie
*

Gruppe: Mitglieder
Beiträge: 28
Mitgliedsnummer.: 8610
Mitglied seit: 23.12.2015

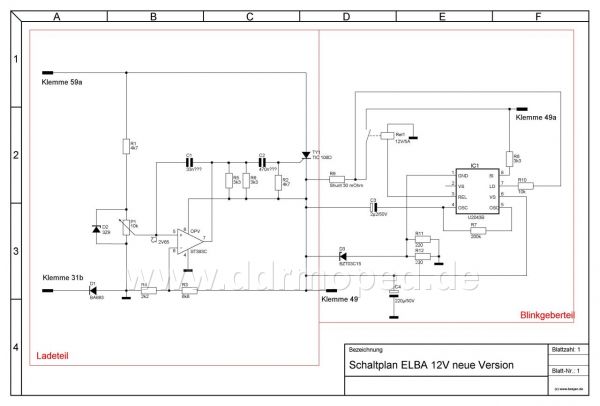

Hi kann das Foto vielleicht dir weiter helfen.

LG Jens

Angefügtes Bild
Angefügtes Bild
PME-Mail
Top
Simek Simson
Geschrieben am: 05.02.2016, 09:21
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 163
Mitgliedsnummer.: 8622
Mitglied seit: 29.12.2015



Top Danke. Das könnte helfen smile.gif
Mein Elba muss ja irgendwann nach der Wende gebaut wurden sein. Glaube nämlich nicht, dass die DDR Thailand Bauteile hatte. Oder ist Segu ne Westfirma?
Ich probiere es mal mit dem Transistor.
Die Elba selber gibt es scheinbar auch in unterschiedlichen Bauformen. Meiner hat nämlich glaube nur 2 Kondensatoren und im Plan sind es ja einige mehr^^


PME-Mail
Top
docralle
Geschrieben am: 05.02.2016, 17:49
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 5595
Mitgliedsnummer.: 3883
Mitglied seit: 01.10.2010



Ist eine neuere, bei der alten hätte ich dir helfen können. Für die habe ich die Leistungshalbleiter als Ersatz da. Also OPV und Thyristor für das Ladeteil und E310 für den Blinker.

Unabhängig davon, in der DDR gab es durchaus Westschaltkreise, die Beschaffungskriminalität hat so seine Blüten getrieben. Das qualitative Kopieren war wesendlich besser als die Chinesen, nur das die Kopien das Metrische System haben, statt wie die orginalen das Zöllische. Hier kannst du dich reinlesen: http://www.robotrontechnik.de/


--------------------
Geduld ist etwas, was einem weiterbringt.

1986-2016 Der Roller wird 30
Mein Fuhrpark:

SR 50 CE (neues Projekt)

Meine 51er

1 Mifa Universal (510); 1 Mifa Klappi (904) und 2 schöne Diamantfahräder....


Gruß Ralle
PME-Mail
Top
Simek Simson
Geschrieben am: 06.02.2016, 10:54
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 163
Mitgliedsnummer.: 8622
Mitglied seit: 29.12.2015



Sehr sehr gut Doc =),
also ist es doch ein Thyristor, der für das Laden der Batterie verantwortlich ist, ich wusste es tongue.gif

Mein Kumpel war sich sicher es ist ein Transistor, der defekt ist bei meinem Elba. Ich habe von anfangan gesagt Thyristor, naja mal abwarten, wer am Ende recht hat^^







Grüüüüüße smile.gif
PME-Mail
Top
docralle
Geschrieben am: 06.02.2016, 13:12
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 5595
Mitgliedsnummer.: 3883
Mitglied seit: 01.10.2010



Ich hab auch welche, die Gehen...


--------------------
Geduld ist etwas, was einem weiterbringt.

1986-2016 Der Roller wird 30
Mein Fuhrpark:

SR 50 CE (neues Projekt)

Meine 51er

1 Mifa Universal (510); 1 Mifa Klappi (904) und 2 schöne Diamantfahräder....


Gruß Ralle
PME-Mail
Top
Simek Simson
Geschrieben am: 06.02.2016, 19:28
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 163
Mitgliedsnummer.: 8622
Mitglied seit: 29.12.2015



Elba, die du abgeben willst oder Elba, die du mal öffnest, um mir den Thyristortypen zu nennen? tongue.gif
PME-Mail
Top
docralle
Geschrieben am: 06.02.2016, 20:52
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 5595
Mitgliedsnummer.: 3883
Mitglied seit: 01.10.2010



Funktionstüchtige ELBA, noch aus Friedenszeiten. Für die habe ich Ersatzteile.


--------------------
Geduld ist etwas, was einem weiterbringt.

1986-2016 Der Roller wird 30
Mein Fuhrpark:

SR 50 CE (neues Projekt)

Meine 51er

1 Mifa Universal (510); 1 Mifa Klappi (904) und 2 schöne Diamantfahräder....


Gruß Ralle
PME-Mail
Top
Simek Simson
Geschrieben am: 07.02.2016, 00:34
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 163
Mitgliedsnummer.: 8622
Mitglied seit: 29.12.2015



Ahh. Das ist gut. Kannst du dann nicht mal gucken zwecks dem Thyristortypen? biggrin.gif
PME-Mail
Top
Rene
Geschrieben am: 07.02.2016, 07:48
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 569
Mitgliedsnummer.: 1759
Mitglied seit: 27.12.2008



Das sollte eigentlich dieser hier sein. Klick
Hier schlagen die Portokosten den Artikelwert wieder um Längen. dry.gif
PME-Mail
Top
docralle
Geschrieben am: 07.02.2016, 08:30
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 5595
Mitgliedsnummer.: 3883
Mitglied seit: 01.10.2010



Ich hab nur die TESLA-Typen...


--------------------
Geduld ist etwas, was einem weiterbringt.

1986-2016 Der Roller wird 30
Mein Fuhrpark:

SR 50 CE (neues Projekt)

Meine 51er

1 Mifa Universal (510); 1 Mifa Klappi (904) und 2 schöne Diamantfahräder....


Gruß Ralle
PME-Mail
Top
Simek Simson
Geschrieben am: 07.02.2016, 10:50
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 163
Mitgliedsnummer.: 8622
Mitglied seit: 29.12.2015



Ich glaube man denkt da viel zu kompliziert. Ein Thyristor sollte lediglich der Spannung und dem Strom standhalten bzw. die Spannungen schalten.

Eig bräuchte ich bloß einen im 12V Bereich, der einem Strom von 2,5A trotzen kann biggrin.gif
