Originalaufbau S51 E2 | Bj. 1988, Dokumentation meines neuen Projektes

Hi Markus,
Danke, man müsste nur die Explosionszeichnung genau anschauen dann hätte ich das Problem gar nicht gehabt. Danke!

Gruß
Daniel

So nächste Frage, wo schließe ich den bremslichtschalter vom vorderen Bremshebel an?
Hab ein Kabel mit 2 Drähten die beide Braun/Schwarz sind.

Wo Schließ ich das Kabel an?

Der Schalter hat ja auch keine Beschriftung.

Angefügtes Bild

Hi Daniel,

ist doch auch richtig so.

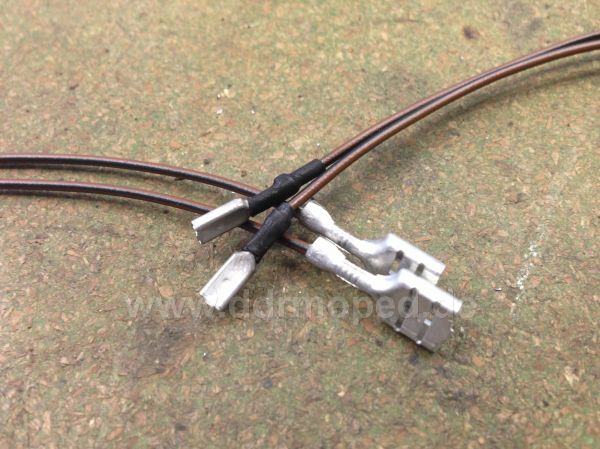

Die dünnen Flachstecker kommen auf den Bremslichtschalter und die breiten auf den Leitungsverbinder.
An den Leitungsverbinder gehen dann auch noch die 2 braun/schwarzen vom Bremslichtschalter der Fußbremse. Und das grüne kommend vom EWR und das schwarz/rote gehend zum Bremslicht.
Grün wird dann auf das schwarz/rote gebrückt wenn Du die Bremse betätigst und damit leuchtet dein Bremslicht.

Ich hoffe ich habe den richtigen Plan benutzt.

Grüße
Markus

Hey Makus,
Welchen Plan hast du verwendet, habe schon mehrere durchgeschaut habe aber nichts gefunden

Gruß
Daniel

Welches Baujahr ist denn dein Zündschloss?

Hast du das schon angekabelt?
Mit was für Nieten ist das komplettiert worden, also der Unterbau (dasses mit dem Blechwinkel verschraubt ist weis ich )


Karl

Das mit dem Krümmer ist ja sehr kurios.

Hatte die S53 Enduro später vielleicht einen anderen Krümmer?

Ein anderer originaler Krümmer findet sich schon. Unverhofft kommt oft.

Jörg

Hallo Karl,

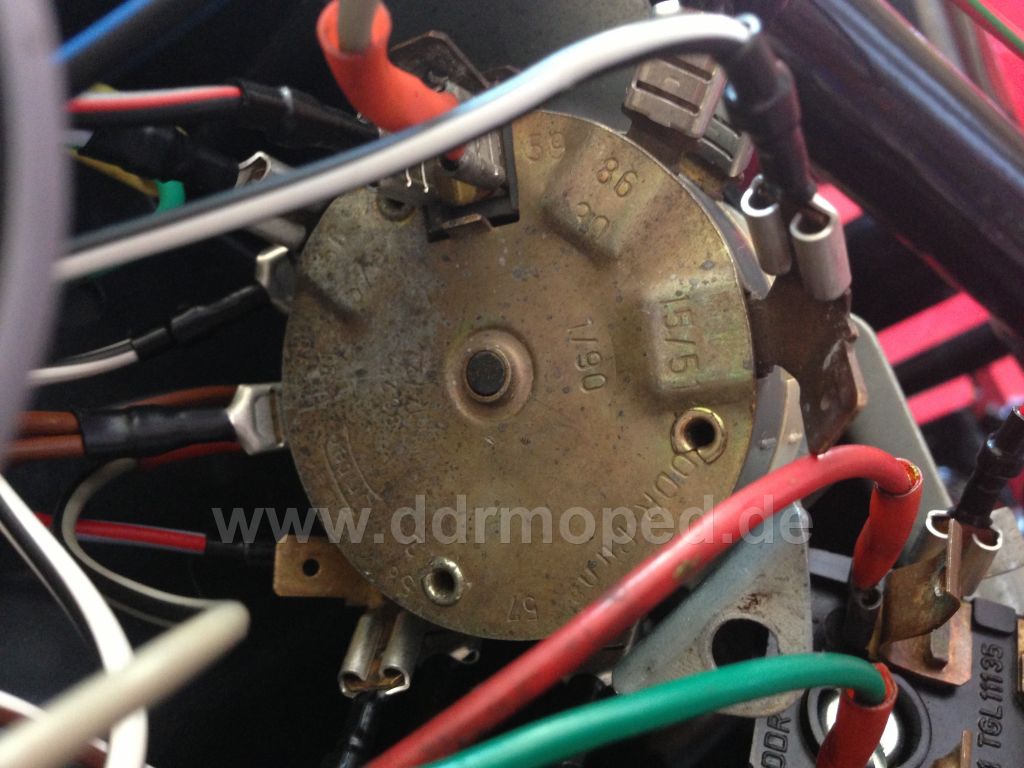

das Zündschloss ist von 90, die Nieten siehst du am Bild.
Wieso willst du das wissen?

Jörg ich habe schon einen originalen neuen Krümmer gefunden, wo ich meinen Auspuff her hab, der schickt mir noch nen Krümmer nach.

Gruß
Daniel

Angefügtes Bild

Hi Daniel,

wenn ich mir deine Elektronik so anschaue, habe ich wohl doch den falschen Plan benutzt.
Ich habe den Plan von einer S51/1E genommen, da das wohl die neue Bezeichnung der S51E/2 ist.
Scheint aber der falsche zu sein, konnte im Nachhinein auf deinen Bildern keine ELBA oder EWR sehen.

Grüße
Markus

Nach welchem Plan hast Du denn bisher die Verdrahtung gemacht?

Hallo Markus,
habe in der Tat keine Elba usw. Habe eigentlich keinen Speziellen Plan benutzt da ja nix besonderes verbaut ist außer eben der Bremslichtkontakt an der Vorderbremse. Sonst ist ja alles fast genauso wie bei meiner S50 B2.
Ich glaub den Plan von der S51 B2 hab ein klein wenig benutzt.

Jetzt weiß ich aber immer noch nicht wohin der Kontakt muss?!

Gruß
Daniel

Hi Daniel,

Du könntest es so ähnlich machen wie bei der S 51/1 B3.
Hol Dir mal den Plan dazu bei moser-bs.
Mach die dünnen Stecker an den Bremslichtschalter, von den breiten Steckern legst Du einen auf Masse.
Den anderen verlängerst Du und klemmst ihn zu dem braunen Kabel das von deinem Stoplichtschalter vom Hinterrad kommt.

Grüße
Markus

Hallo Markus,
genau so hab ich das ganze jetzt auch gemacht, wird schon passen.
Lack-Set ist jetzt auch endlich da und ich hoffe dass ich vor meinem Urlaub fertig werde.

Bilder folgen noch! Warte noch auf die Zündung und Krümmer, müsste morgen oder am Donnerstag kommen!

Gruss
Daniel

So jetzt ist lange nichts mehr passiert hier, aber jetzt bin fast fertig.
Bäuche nur noch eine neue Sitzbank.

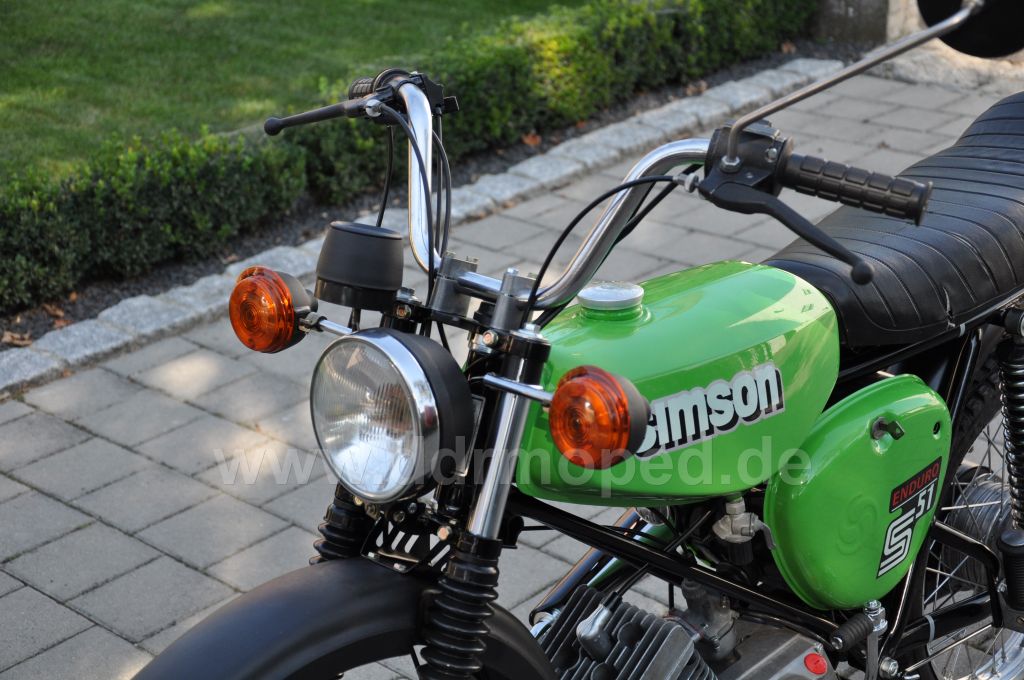

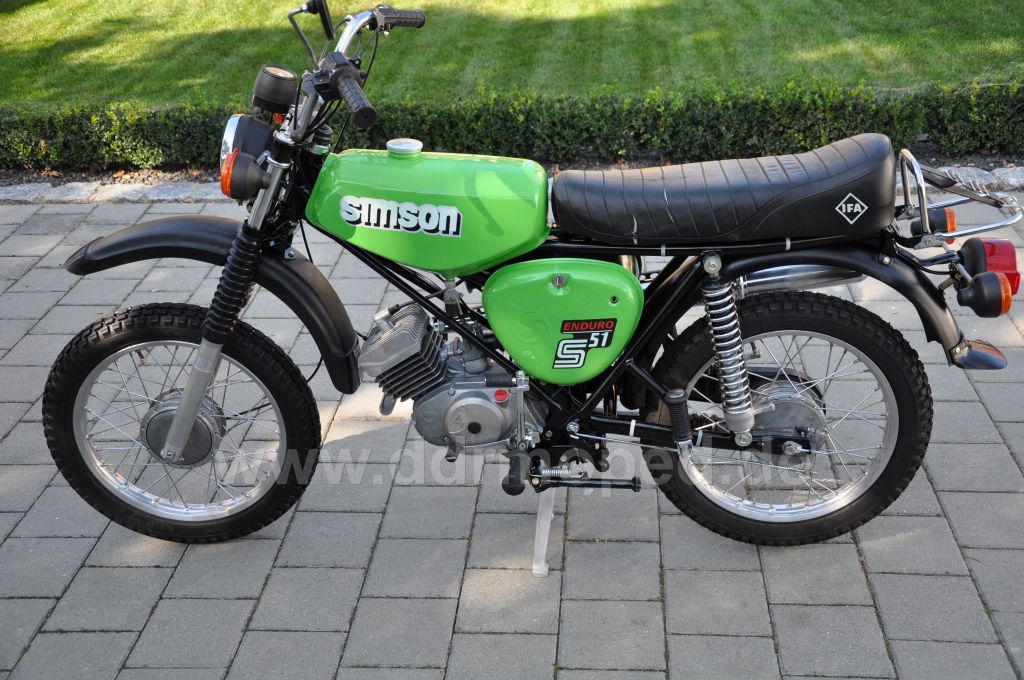

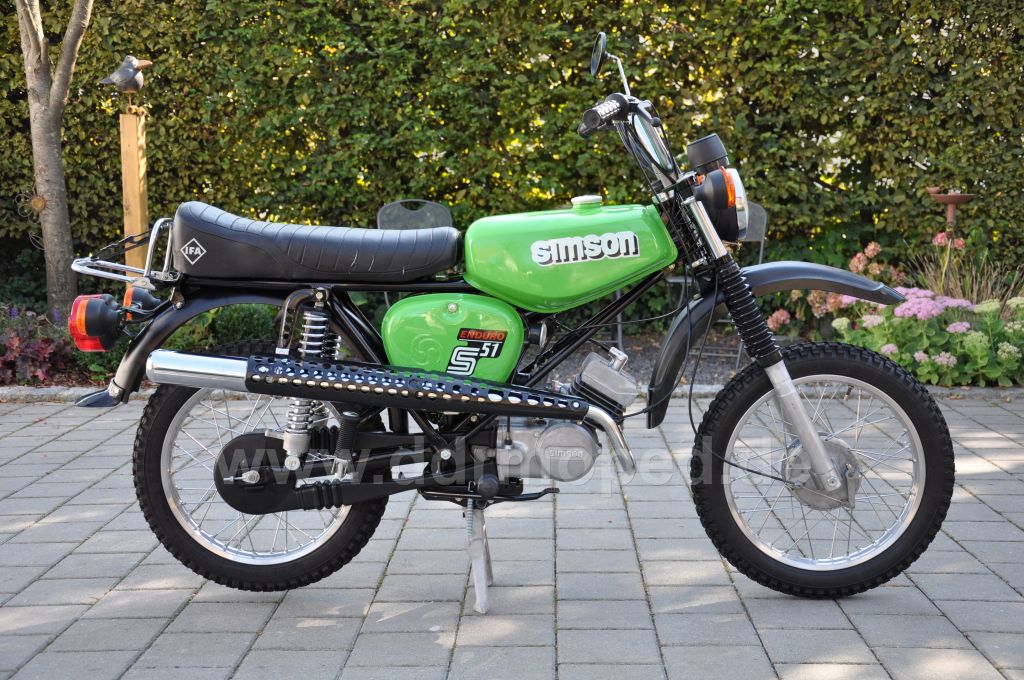

Hier mal ein paar Bilder vom Wochenende.

Gruß
Daniel

Angefügtes Bild

...

Angefügtes Bild

Schönes Fahrzeug isses geworden!!
Ganz großes Kino!

Wieder eine E II mehr auf den Straßen!

...

Angefügtes Bild
