MisterFlo	Geschrieben am: 26.01.2014, 17:11

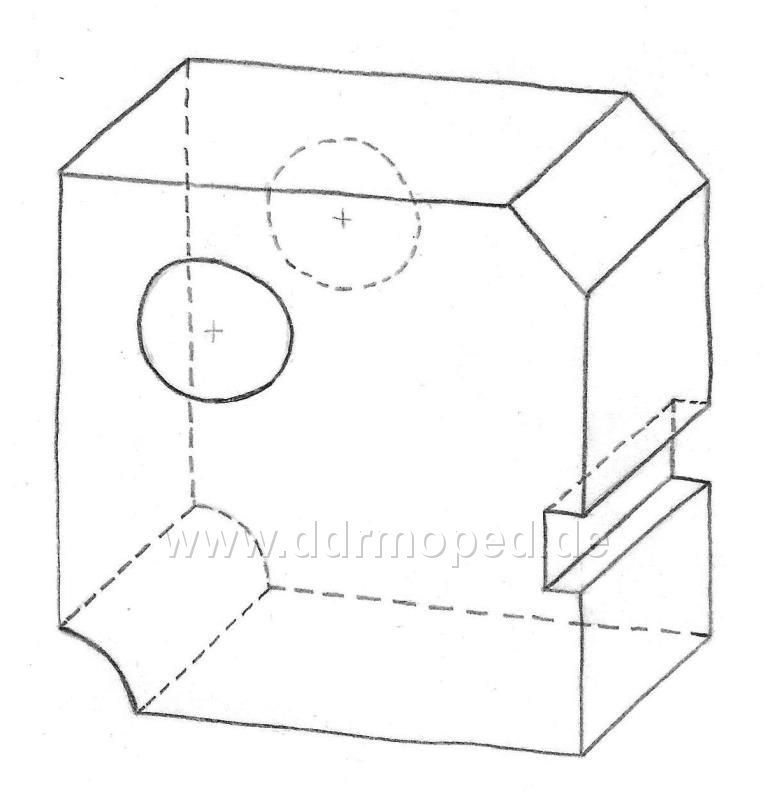

Advanced Member Gruppe: Mitglieder Beiträge: 1169 Mitgliedsnummer.: 5314 Mitglied seit: 23.03.2012	Hallo zusammen, ich brauche mal bitte von jemanden Hilfe, der sich in Sachen technisches Zeichnen auskennt. Es geht um meine Skizze unten und dort um die Bohrung oben links: Muss ich da noch zwei verdeckte Kanten durch das Werkstück zeichnen oder darf das so bleiben Und müssen die Symmetrieachsen der zwei Kreise auch noch eingezeichnet werden oder macht man das in der Perspektive nicht? Ich danke im Voraus! Bearbeitet von MisterFlo am 26.01.2014, 17:19 Angefügtes Bild -------------------- Gruß- Florian 61er SR2E, neu aufgebaut 68er SR4-1SK, Patinaaufbau 75er KR51/1 F, (fast) komplett original 89er S51/1, bunter Mix aus MZA- und Originalteilen

Schmied	Geschrieben am: 26.01.2014, 17:31
Advanced Member Gruppe: Mitglieder Beiträge: 5230 Mitgliedsnummer.: 423 Mitglied seit: 04.01.2007	Die Verdeckten Kanten der Bohrung werden gestrichelt dargestellt und die Symmetrieachsen werden an beiden Kreisen angegeben. -------------------- LASER Schneid- und Gravierarbeiten für Werbung und Modellbau

MisterFlo	Geschrieben am: 26.01.2014, 21:01
Advanced Member Gruppe: Mitglieder Beiträge: 1169 Mitgliedsnummer.: 5314 Mitglied seit: 23.03.2012	Matthias, ich danke dir -------------------- Gruß- Florian 61er SR2E, neu aufgebaut 68er SR4-1SK, Patinaaufbau 75er KR51/1 F, (fast) komplett original 89er S51/1, bunter Mix aus MZA- und Originalteilen
