> Abmaße Knieblech Sr 2
enrico-82
Geschrieben am: 12.07.2011, 13:21
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 6907
Mitgliedsnummer.: 1445
Mitglied seit: 05.08.2008



Hallo,

kann mir jemand mal die Abmaße eines Kniebleches nennen?

Also Außen und den Abstand unten und der Einbuchtung oben - wäre super.


--------------------
Viele Grüße,
Enno


S51 B 1-3 - Klick SR 2E - Klick KR51/1K Klick VW 1200 L - Klick

in Erinnerung: SR2 - Klick

"Ein Kind ist kein Gefäß das gefüllt, sondern ein Feuer das entzündet werden will."
( Francois Rabelais )
PM
Top
Blaster
Geschrieben am: 12.07.2011, 21:06
Zitat


Advanced Member
***

Gruppe: Validating
Beiträge: 2013
Mitgliedsnummer.: 2257
Mitglied seit: 21.05.2009



Nöö

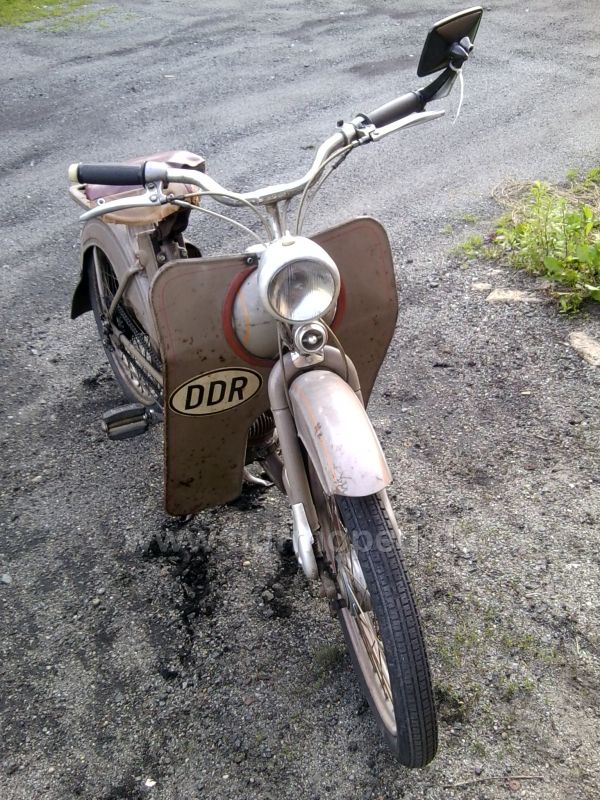

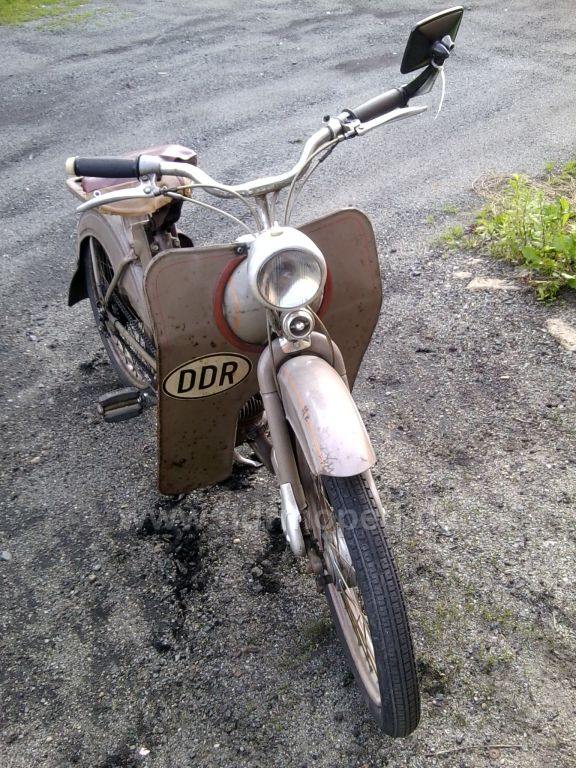

Aber kannst mal schauen so sieht das Blech aus

Angefügtes Bild
Angefügtes Bild
PME-Mail
Top
andi2
Geschrieben am: 13.07.2011, 06:13
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 2858
Mitgliedsnummer.: 1290
Mitglied seit: 31.05.2008



Hallo,ich hätte noch die obere Halterung welche um den Tankdeckel geht.mfg andi cool.gif


--------------------
gesendet von meinen Schultaschenrechner
PME-Mail
Top
enrico-82
Geschrieben am: 13.07.2011, 06:58
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 6907
Mitgliedsnummer.: 1445
Mitglied seit: 05.08.2008



Hmmm eventuell hat ja doch noch jemand die Abmaße - Andi die Halterung ist Interessant aber erst muss der Rest stehen wink.gif


--------------------
Viele Grüße,
Enno


S51 B 1-3 - Klick SR 2E - Klick KR51/1K Klick VW 1200 L - Klick

in Erinnerung: SR2 - Klick

"Ein Kind ist kein Gefäß das gefüllt, sondern ein Feuer das entzündet werden will."
( Francois Rabelais )
PM
Top
Wombat45
Geschrieben am: 13.07.2011, 14:32
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 4607
Mitgliedsnummer.: 3758
Mitglied seit: 20.08.2010

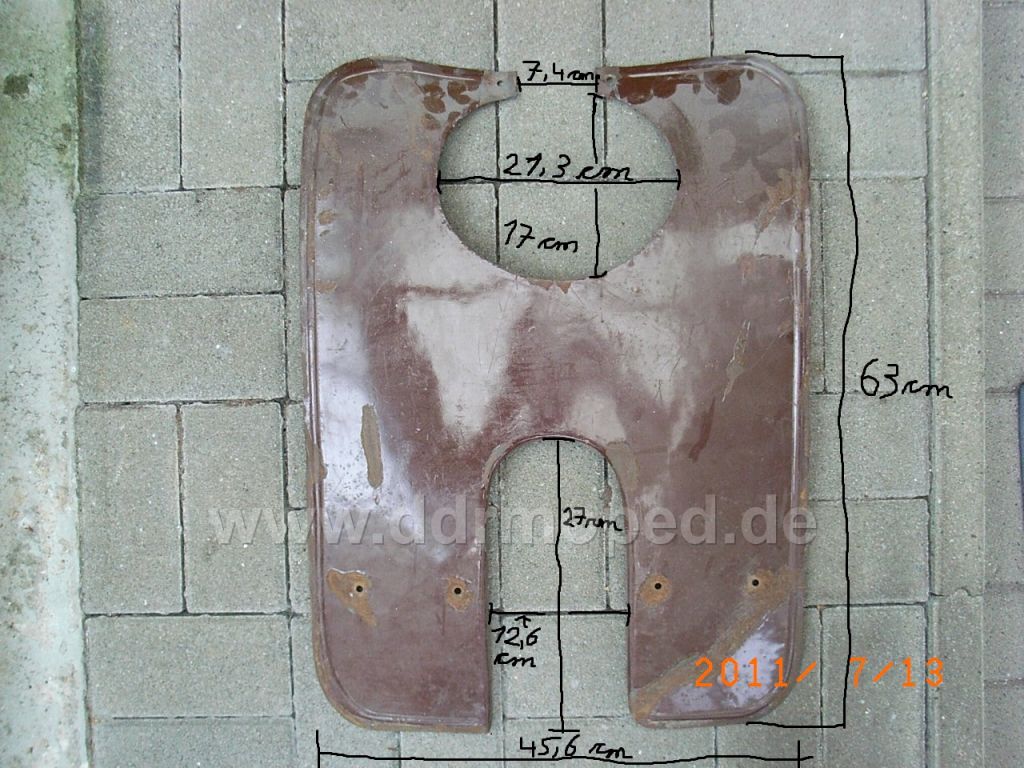

Hallo Enno

Kannst du damit was anfangen.
Ist zwar nicht schön ,müsste aber verständlich sein.
Bei dem unteren Ausschnitt kommt noch eine umlaufende Kante, nach innen gebogen von 1 cm dazu.
Brauchst du die Abstände der Löcher auch? . Dann sag Bescheid.

Ich hoffe ich konnte helfen.

Mfg. Frank

Angefügtes Bild
Angefügtes Bild


--------------------
Mfg. Frank



Meine Essi`s
57er "Klick"
Mein Roter "Klick" zerlegt und eingelagert
Patina SR2E "Klick" Verkauft
73er Star"Klick"
PME-Mail
Top
hermine340
Geschrieben am: 12.10.2013, 20:28
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 164
Mitgliedsnummer.: 6751
Mitglied seit: 22.08.2013



Hallo,

ich suche noch so eine obere Halterung fürs Knieblech.

Kann mir da vielleicht jemand von Euch helfen?

Gruß Jörg


--------------------
PME-MailWebseite
Top
docralle
Geschrieben am: 20.10.2013, 06:56
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 5605
Mitgliedsnummer.: 3883
Mitglied seit: 01.10.2010

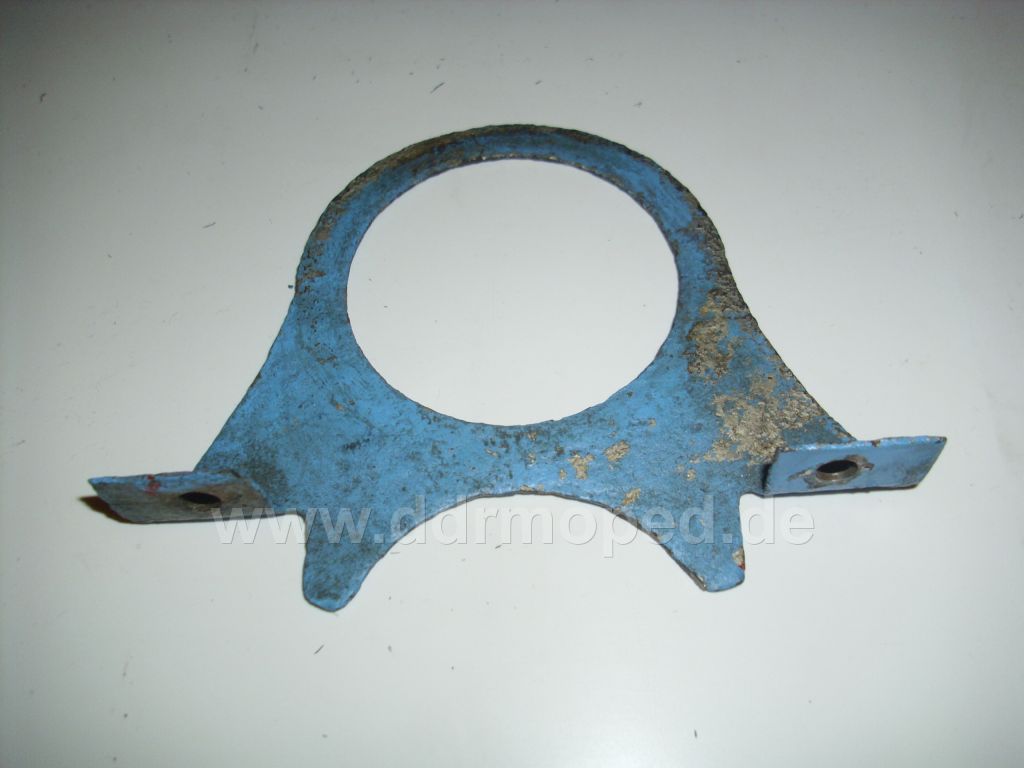

Sehe ich jetzte gerade. Ich werde die dir Abzeichnen. Die kommt oben um den Tankdeckel...

Angefügtes Bild
Angefügtes Bild


--------------------
Geduld ist etwas, was einem weiterbringt.

1986-2016 Der Roller wird 30
Mein Fuhrpark:

SR 50 CE (neues Projekt)

Meine 51er

1 Mifa Universal (510); 1 Mifa Klappi (904) und 2 schöne Diamantfahräder....


Gruß Ralle
PME-Mail
Top
docralle
Geschrieben am: 20.10.2013, 18:12
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 5605
Mitgliedsnummer.: 3883
Mitglied seit: 01.10.2010

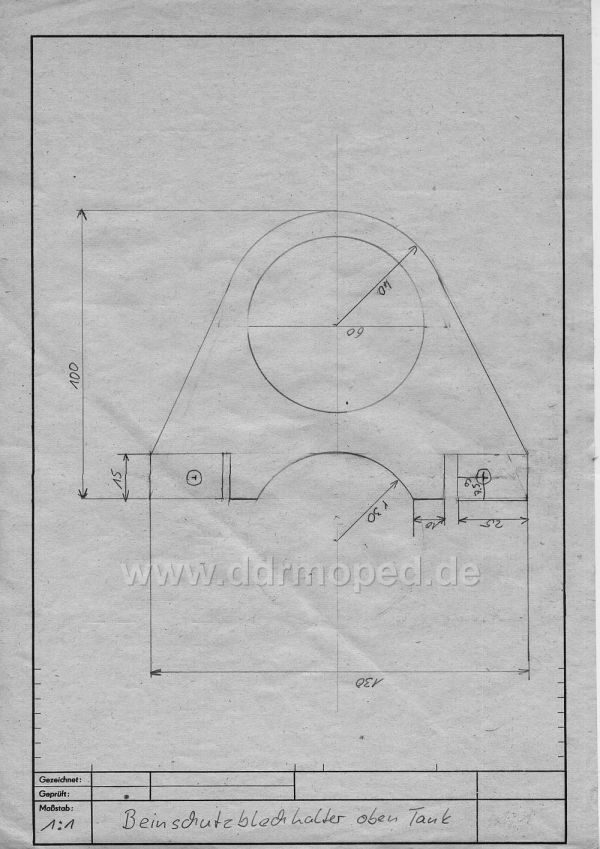

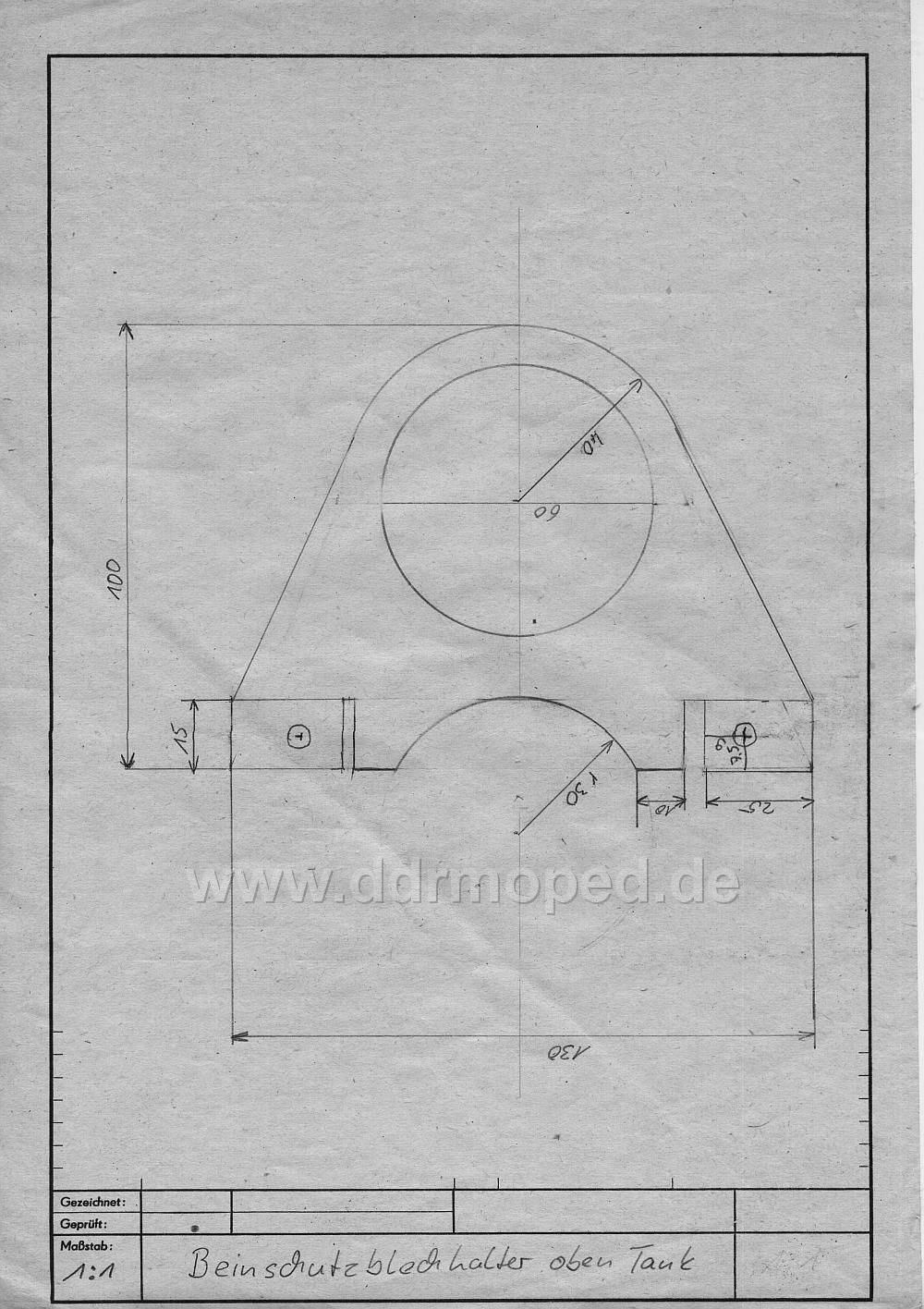

Alle Maße in mm, Abstand der 60er Löcher 75 mm, Bohrungen 5,5 mm

Mach erst mal eine Schaplone aus Karton

Angefügtes Bild
Angefügtes Bild


--------------------
Geduld ist etwas, was einem weiterbringt.

1986-2016 Der Roller wird 30
Mein Fuhrpark:

SR 50 CE (neues Projekt)

Meine 51er

1 Mifa Universal (510); 1 Mifa Klappi (904) und 2 schöne Diamantfahräder....


Gruß Ralle
PME-Mail
Top
VONSEN
Geschrieben am: 20.10.2013, 20:36
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 64
Mitgliedsnummer.: 6610
Mitglied seit: 04.07.2013



PME-Mail
Top
hermine340
  Geschrieben am: 22.10.2013, 13:53
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 164
Mitgliedsnummer.: 6751
Mitglied seit: 22.08.2013



Hallo Kollegen,
ja danke für die Infos, wie stark ist denn etwa das Blech, ich dachte so an 2mm ?
Ja das Angebot bei ebay habe ich auch im Auge, der Anbieter hat mir jedoch leicht abweichende Maße zugeschickt, aber ich denke es kommt da nicht auf den Millimeter an.

Wird der Tankstutzen denn da nicht mit in Mitleidenschaft gezogen, dass rackelt doch bestimmt im Betrieb ganz schön da oben rum?
Werde mir ggf. eine Leder- oder Gummiunterlage drunter friemeln... nur radial gesehen arbeitet das Blech schon am Einfüllstutzen.

Gruss JK


--------------------
PME-MailWebseite
Top
GrasserBenno
Geschrieben am: 22.10.2013, 14:01
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 3746
Mitgliedsnummer.: 5580
Mitglied seit: 12.06.2012



Das blech ist nie und nimmer 2mm dick. Dann wäre es ja stabil.
Ich würde eher sagen 0,5mm, so labberig wie das ist laugh.gif

Ich kann ja später mal genau nachmessen.
Ich habe auch schon dran gedacht, das Blech einmal 100%ig auszumessen und eine Zeichnung zu machen.
Evtl ist ja jemand hier, der ne Pressform anhand einer 3D-Zeichnung fräsen könnte.
Oder man baut sich nur eine Form um das Blech dann mit nem Hammer zu formen.
Sicke und Rundungen müssen ja korrekt sein, sonst erkennt man sofort einen Nachbau!

Der Tank wird durch das Blech natürlich in Mitleidenschaft gezogen.
Erkennt man bei einigen Patina-Modellen sogar sehr gut. Meist an den Seiten.
Aber oben, am Stutzen, da weis ich nicht was passiert.


--------------------
PME-Mail
Top
DJ_Killswitch
Geschrieben am: 23.10.2013, 06:44
Zitat


Mitglied
**

Gruppe: Mitglieder
Beiträge: 54
Mitgliedsnummer.: 256
Mitglied seit: 24.04.2006



Danke Doc die Maße habe ich schon lange gesucht thumbsup.gif

Und für die, die sich gedanken machen das da irgendetwas scheuert. Es gibt im Netz Kantenschutz aus sehr weichem Gummi und in kleinen Abmessungen.
Ich hatte sowas mal von ebay, einfachmal suchen, werde ich auch ran machen.


--------------------
Grüsse Mathias

SR2 Bj.57 Hammerschlagblau klick
SR2 Bj.59 Grau gerollt (nur Alltag)
SR1 Bj.56 33xxx im Aufbau

Achtung Messie-Syndrom!
lieber schlecht aufgehoben als gut entsorgt
PME-Mail
Top
hermine340
  Geschrieben am: 26.10.2013, 19:46
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 164
Mitgliedsnummer.: 6751
Mitglied seit: 22.08.2013



Hallo Essi-Gemeinde,

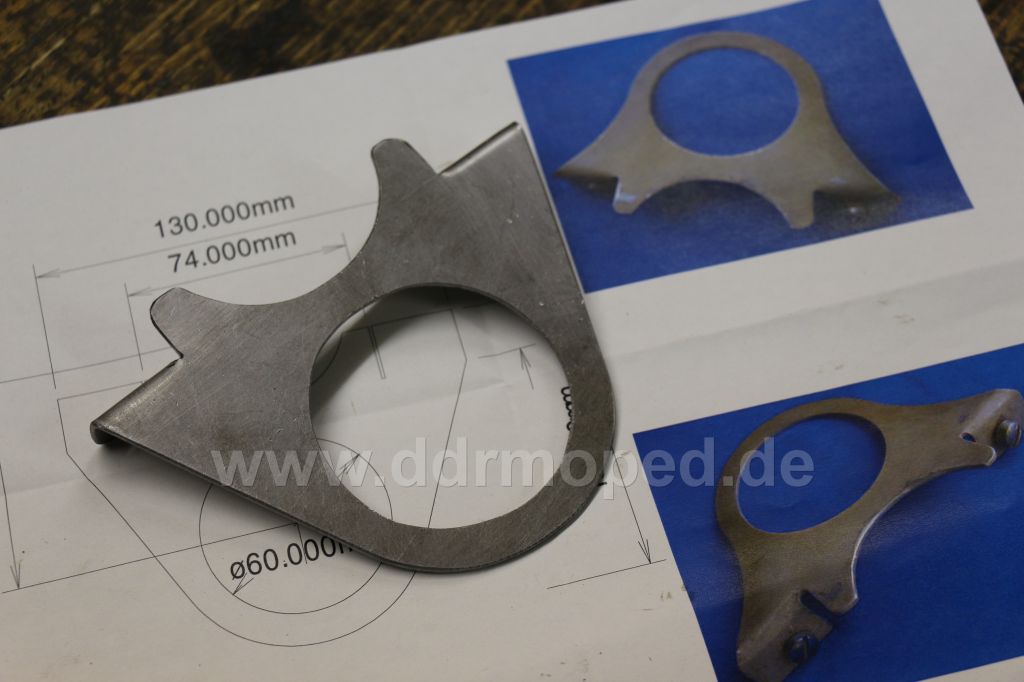

habe heute mal etwas gebastelt und das kam bei raus... wink.gif

Angefügtes Bild
Angefügtes Bild


--------------------
PME-MailWebseite
Top
hermine340
Geschrieben am: 26.10.2013, 19:48
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 164
Mitgliedsnummer.: 6751
Mitglied seit: 22.08.2013

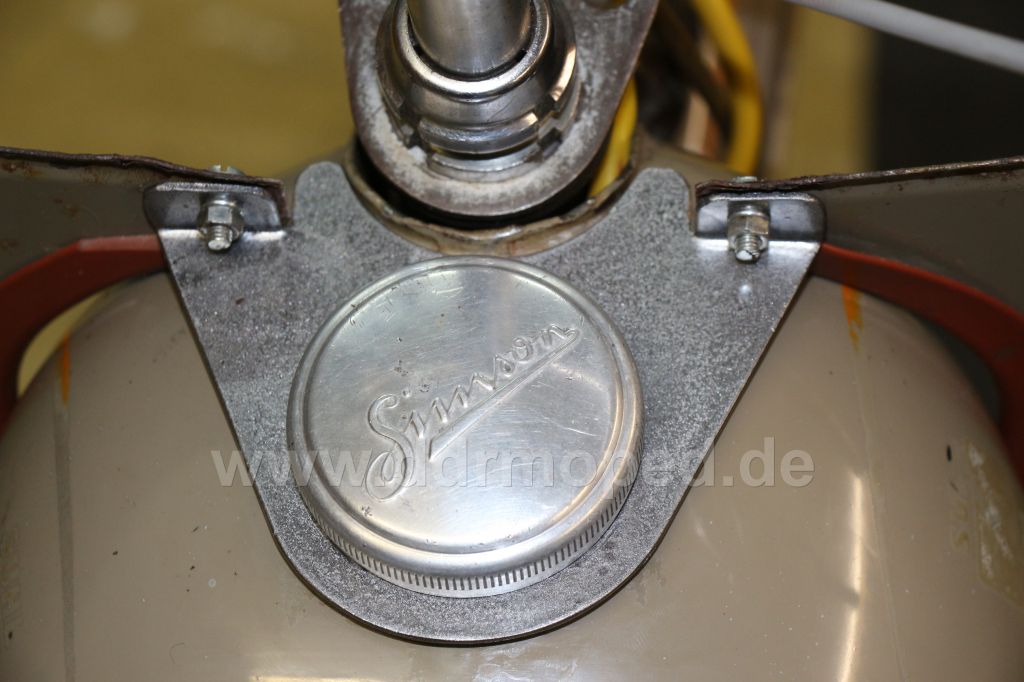

... und passen tut es auch noch, suppi. laugh.gif laugh.gif

Angefügtes Bild
Angefügtes Bild


--------------------
PME-MailWebseite
Top
hermine340
  Geschrieben am: 26.10.2013, 19:52
Zitat


Advanced Member
***

Gruppe: Mitglieder
Beiträge: 164
Mitgliedsnummer.: 6751
Mitglied seit: 22.08.2013

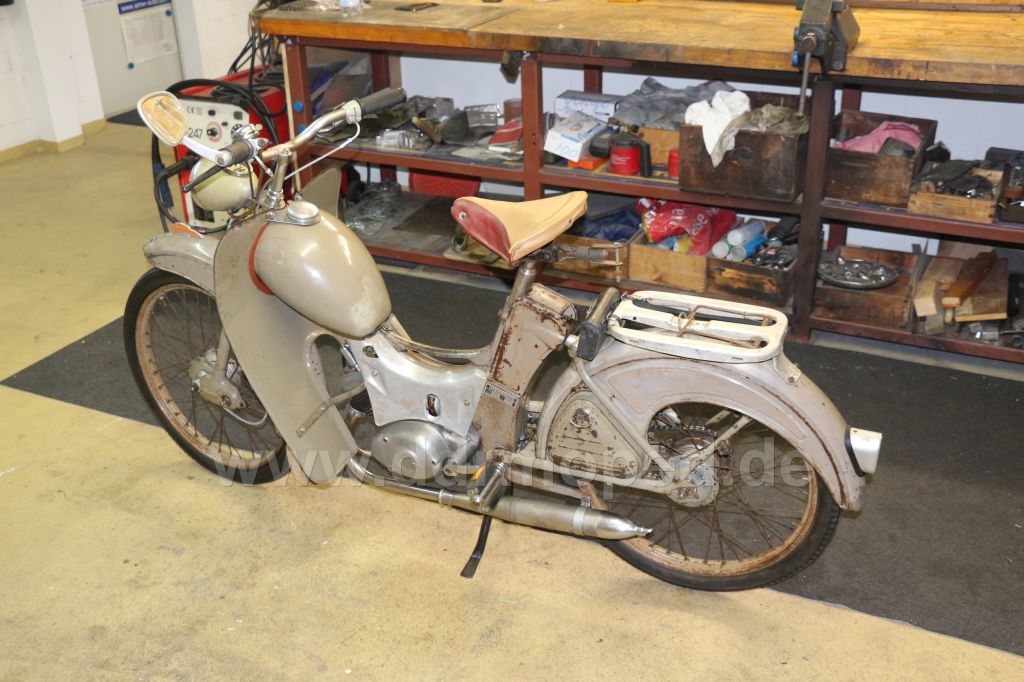

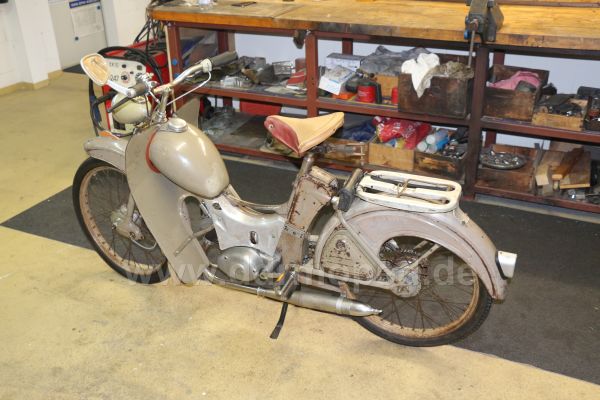

Hier das Gesamtbild meiner kleinen Herausforderung.
Ach so, ich habe 2mm Blech genommen biggrin.gif machte auch noch hinterher einen recht stabilen Eindruck. laugh.gif laugh.gif


Gruss Jörg

Angefügtes Bild
Angefügtes Bild


--------------------
PME-MailWebseite
